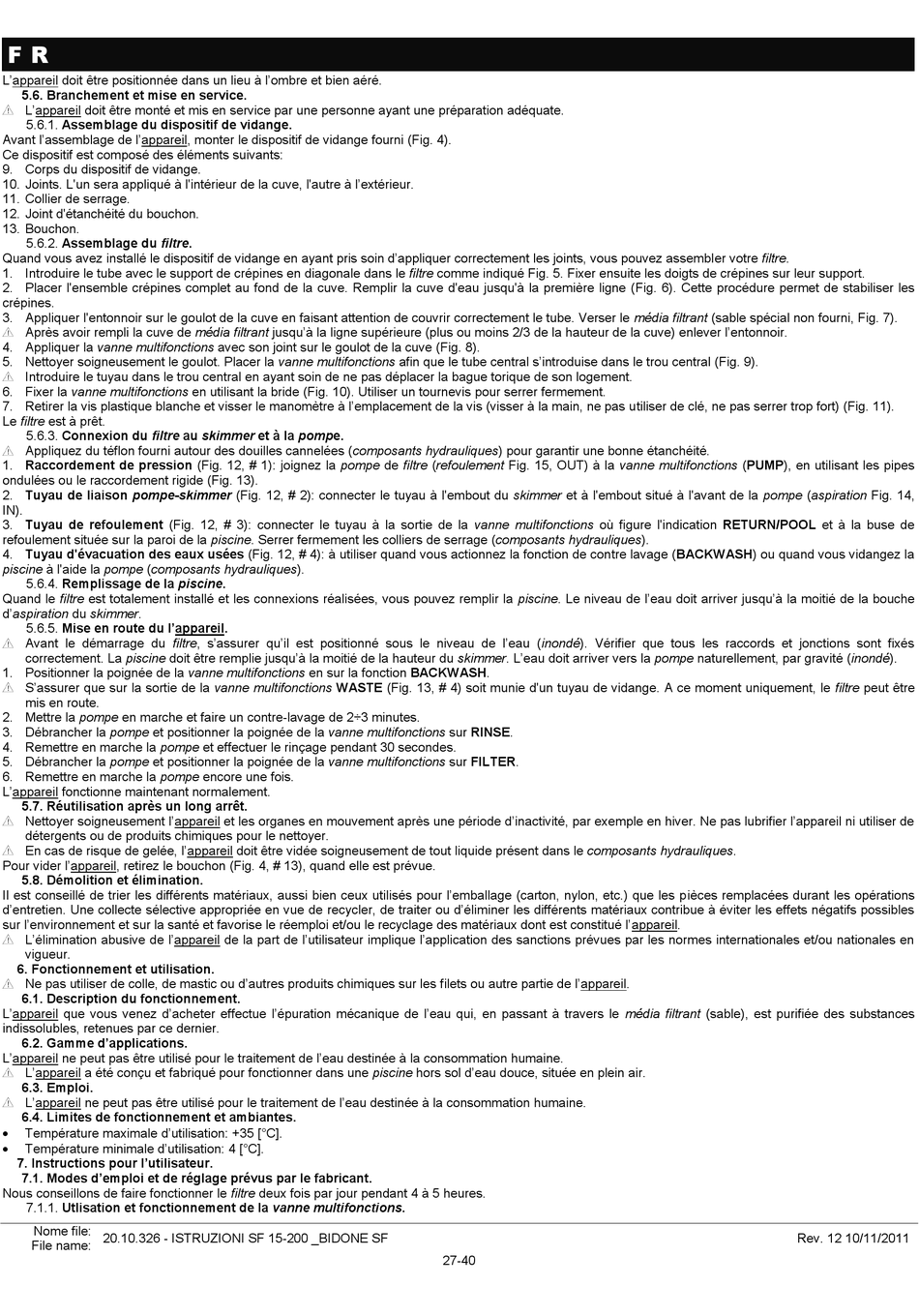

F R
L'appareil doit être positionnée dans un lieu à l'ombre et bien aéré.
5.6. Branchement et mise en service.
L'appareil doit être monté et mis en service par une personne ayant une préparation adéquate.
5.6.1. Assemblage du dispositif de vidange.
Avant l'assemblage de l'appareil, monter le dispositif de vidange fourni (Fig. 4).
Ce dispositif est composé des éléments suivants:
9. Corps du dispositif de vidange.
10. Joints. L'un sera appliqué à l'intérieur de la cuve, l'autre à l'extérieur.
11. Collier de serrage.
12. Joint d'étanchéité du bouchon.
13. Bouchon.
5.6.2. Assemblage du filtre.
Quand vous avez installé le dispositif de vidange en ayant pris soin d'appliquer correctement les joints, vous pouvez assembler votre filtre.
1. Introduire le tube avec le support de crépines en diagonale dans le filtre comme indiqué Fig. 5. Fixer ensuite les doigts de crépines sur leur support.
2. Placer l'ensemble crépines complet au fond de la cuve. Remplir la cuve d'eau jusqu'à la première ligne (Fig. 6). Cette procédure permet de stabiliser les
crépines.
3. Appliquer l'entonnoir sur le goulot de la cuve en faisant attention de couvrir correctement le tube. Verser le média filtrant (sable spécial non fourni, Fig. 7).
Après avoir rempli la cuve de média filtrant jusqu'à la ligne supérieure (plus ou moins 2/3 de la hauteur de la cuve) enlever l'entonnoir.
4. Appliquer la vanne multifonctions avec son joint sur le goulot de la cuve (Fig. 8).
5. Nettoyer soigneusement le goulot. Placer la vanne multifonctions afin que le tube central s'introduise dans le trou central (Fig. 9).
Introduire le tuyau dans le trou central en ayant soin de ne pas déplacer la bague torique de son logement.
6. Fixer la vanne multifonctions en utilisant la bride (Fig. 10). Utiliser un tournevis pour serrer fermement.
7. Retirer la vis plastique blanche et visser le manomètre à l'emplacement de la vis (visser à la main, ne pas utiliser de clé, ne pas serrer trop fort) (Fig. 11).
Le filtre est à prêt.
5.6.3. Connexion du filtre au skimmer et à la pompe.
Appliquez du téflon fourni autour des douilles cannelées (composants hydrauliques) pour garantir une bonne étanchéité.
1. Raccordement de pression (Fig. 12, # 1): joignez la pompe de filtre (refoulement Fig. 15, OUT) à la vanne multifonctions (PUMP), en utilisant les pipes
ondulées ou le raccordement rigide (Fig. 13).
2. Tuyau de liaison pompe-skimmer (Fig. 12, # 2): connecter le tuyau à l'embout du skimmer et à l'embout situé à l'avant de la pompe (aspiration Fig. 14,
IN).
3. Tuyau de refoulement (Fig. 12, # 3): connecter le tuyau à la sortie de la vanne multifonctions où figure l'indication RETURN/POOL et à la buse de
refoulement située sur la paroi de la piscine. Serrer fermement les colliers de serrage (composants hydrauliques).
4. Tuyau d'évacuation des eaux usées (Fig. 12, # 4): à utiliser quand vous actionnez la fonction de contre lavage (BACKWASH) ou quand vous vidangez la
piscine à l'aide la pompe (composants hydrauliques).
5.6.4. Remplissage de la piscine.
Quand le filtre est totalement installé et les connexions réalisées, vous pouvez remplir la piscine. Le niveau de l'eau doit arriver jusqu'à la moitié de la bouche
d'aspiration du skimmer.
5.6.5. Mise en route du l'appareil.
Avant le démarrage du filtre, s'assurer qu'il est positionné sous le niveau de l'eau (inondé). Vérifier que tous les raccords et jonctions sont fixés
correctement. La piscine doit être remplie jusqu'à la moitié de la hauteur du skimmer. L'eau doit arriver vers la pompe naturellement, par gravité (inondé).
1. Positionner la poignée de la vanne multifonctions en sur la fonction BACKWASH.
S'assurer que sur la sortie de la vanne multifonctions WASTE (Fig. 13, # 4) soit munie d'un tuyau de vidange. A ce moment uniquement, le filtre peut être
mis en route.
2. Mettre la pompe en marche et faire un contre-lavage de 2÷3 minutes.
3. Débrancher la pompe et positionner la poignée de la vanne multifonctions sur RINSE.
4. Remettre en marche la pompe et effectuer le rinçage pendant 30 secondes.
5. Débrancher la pompe et positionner la poignée de la vanne multifonctions sur FILTER.
6. Remettre en marche la pompe encore une fois.
L'appareil fonctionne maintenant normalement.
5.7. Réutilisation après un long arrêt.
Nettoyer soigneusement l'appareil et les organes en mouvement après une période d'inactivité, par exemple en hiver. Ne pas lubrifier l'appareil ni utiliser de
détergents ou de produits chimiques pour le nettoyer.
En cas de risque de gelée, l'appareil doit être vidée soigneusement de tout liquide présent dans le composants hydrauliques.
Pour vider l'appareil, retirez le bouchon (Fig. 4, # 13), quand elle est prévue.
5.8. Démolition et élimination.
Il est conseillé de trier les différents matériaux, aussi bien ceux utilisés pour l'emballage (carton, nylon, etc.) que les pièces remplacées durant les opérations
d'entretien. Une collecte sélective appropriée en vue de recycler, de traiter ou d'éliminer les différents matériaux contribue à éviter les effets négatifs possibles
sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont est constitué l'appareil.
L'élimination abusive de l'appareil de la part de l'utilisateur implique l'application des sanctions prévues par les normes internationales et/ou nationales en
vigueur.

6. Fonctionnement et utilisation.

Ne pas utiliser de colle, de mastic ou d'autres produits chimiques sur les filets ou autre partie de l'appareil.
6.1. Description du fonctionnement.
L'appareil que vous venez d'acheter effectue l'épuration mécanique de l'eau qui, en passant à travers le média filtrant (sable), est purifiée des substances
indissolubles, retenues par ce dernier.
6.2. Gamme d'applications.
L'appareil ne peut pas être utilisé pour le traitement de l'eau destinée à la consommation humaine.
L'appareil a été conçu et fabriqué pour fonctionner dans une piscine hors sol d'eau douce, située en plein air.
6.3. Emploi.
L'appareil ne peut pas être utilisé pour le traitement de l'eau destinée à la consommation humaine.
6.4. Limites de fonctionnement et ambiantes.

Température maximale d'utilisation: +35 [°C].

Température minimale d'utilisation: 4 [°C].

7. Instructions pour l'utilisateur.

7.1. Modes d'emploi et de réglage prévus par le fabricant.
Nous conseillons de faire fonctionner le filtre deux fois par jour pendant 4 à 5 heures.
7.1.1. Utlisation et fonctionnement de la vanne multifonctions.
