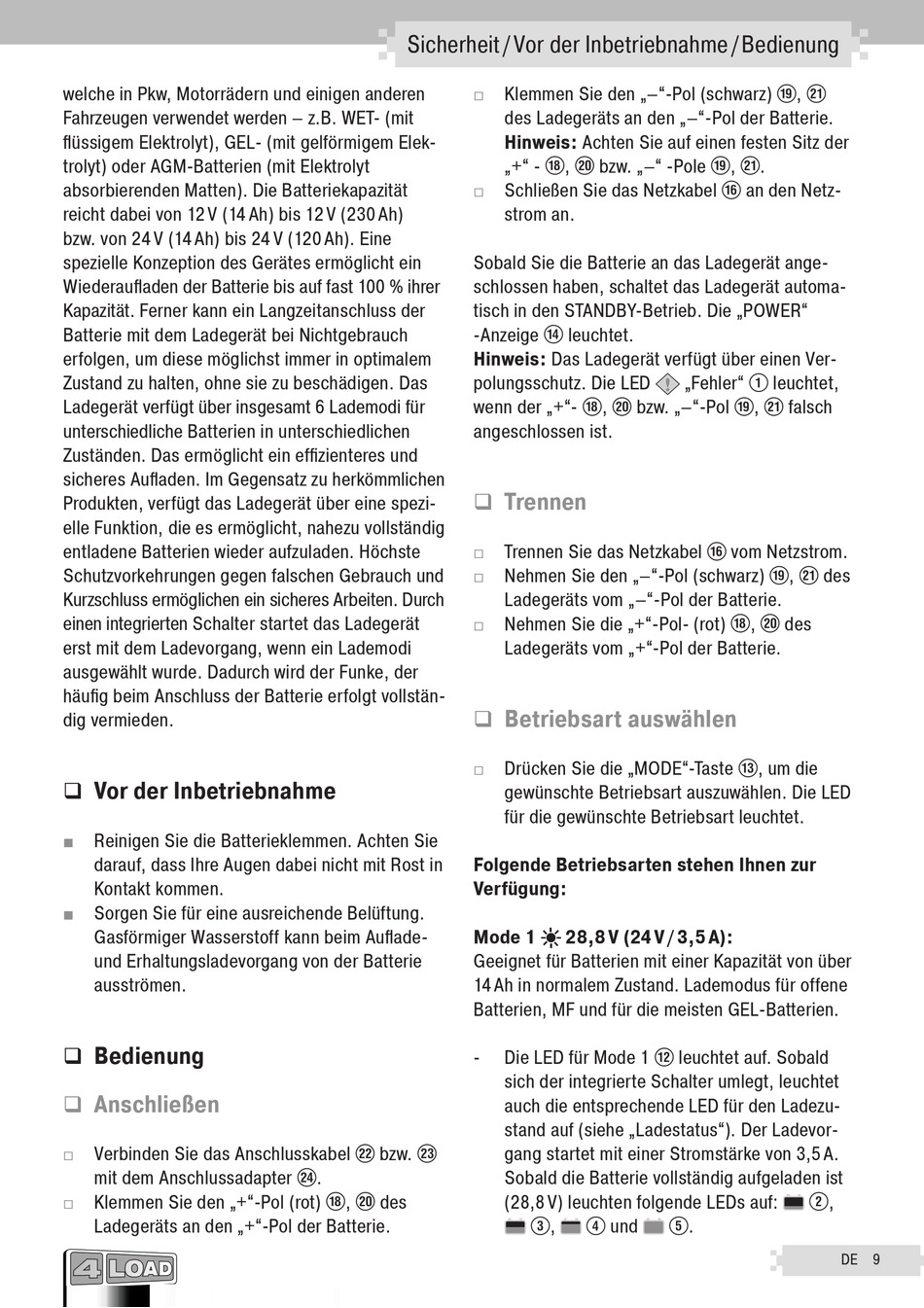

welche in Pkw, Motorrädern und einigen anderen
Fahrzeugen verwendet werden – z.B. WET- (mit
flüssigem Elektrolyt), GEL- (mit gelförmigem Elek-
trolyt) oder AGM-Batterien (mit Elektrolyt
absorbierenden Matten). Die Batteriekapazität
reicht dabei von 12 V (14 Ah) bis 12 V (230 Ah)
bzw. von 24 V (14 Ah) bis 24 V (120 Ah). Eine
spezielle Konzeption des Gerätes ermöglicht ein
Wiederaufladen der Batterie bis auf fast 100 % ihrer
Kapazität. Ferner kann ein Langzeitanschluss der
Batterie mit dem Ladegerät bei Nichtgebrauch
erfolgen, um diese möglichst immer in optimalem
Zustand zu halten, ohne sie zu beschädigen. Das
Ladegerät verfügt über insgesamt 6 Lademodi für
unterschiedliche Batterien in unterschiedlichen
Zuständen. Das ermöglicht ein effizienteres und
sicheres Aufladen. Im Gegensatz zu herkömmlichen
Produkten, verfügt das Ladegerät über eine spezi-
elle Funktion, die es ermöglicht, nahezu vollständig
entladene Batterien wieder aufzuladen. Höchste
Schutzvorkehrungen gegen falschen Gebrauch und
Kurzschluss ermöglichen ein sicheres Arbeiten. Durch
einen integrierten Schalter startet das Ladegerät
erst mit dem Ladevorgang, wenn ein Lademodi
ausgewählt wurde. Dadurch wird der Funke, der
häufig beim Anschluss der Batterie erfolgt vollstän-
dig vermieden.
Vor der Inbetriebnahme
q
J
Reinigen Sie die Batterieklemmen. Achten Sie
darauf, dass Ihre Augen dabei nicht mit Rost in
Kontakt kommen.
J
Sorgen Sie für eine ausreichende Belüftung.
Gasförmiger Wasserstoff kann beim Auflade-
und Erhaltungsladevorgang von der Batterie
ausströmen.
Bedienung
q
Anschließen
q
j
Verbinden Sie das Anschlusskabel p bzw. [
mit dem Anschlussadapter ] .
j
Klemmen Sie den „+"-Pol (rot) y , i des
Ladegeräts an den „+"-Pol der Batterie.
Sicherheit / Vor der Inbetriebnahme / Bedienung
j
Klemmen Sie den „–"-Pol (schwarz) u , o
des Ladegeräts an den „–"-Pol der Batterie.
Hinweis: Achten Sie auf einen festen Sitz der
„+" - y , i bzw. „–" -Pole u , o .
j
Schließen Sie das Netzkabel r an den Netz-
strom an.
Sobald Sie die Batterie an das Ladegerät ange-
schlossen haben, schaltet das Ladegerät automa-
tisch in den STANDBY-Betrieb. Die „POWER"
-Anzeige w leuchtet.
Hinweis: Das Ladegerät verfügt über einen Ver-
polungsschutz. Die LED
wenn der „+"- y , i bzw. „–"-Pol u , o falsch
angeschlossen ist.
Trennen
q
j
Trennen Sie das Netzkabel r vom Netzstrom.
j
Nehmen Sie den „–"-Pol (schwarz) u , o des
Ladegeräts vom „–"-Pol der Batterie.
j
Nehmen Sie die „+"-Pol- (rot) y , i des
Ladegeräts vom „+"-Pol der Batterie.
Betriebsart auswählen
q
j
Drücken Sie die „MODE"-Taste q , um die
gewünschte Betriebsart auszuwählen. Die LED
für die gewünschte Betriebsart leuchtet.
Folgende Betriebsarten stehen Ihnen zur
Verfügung:
Mode 1
28,8 V (24 V / 3,5 A):
Geeignet für Batterien mit einer Kapazität von über
14 Ah in normalem Zustand. Lademodus für offene
Batterien, MF und für die meisten GEL-Batterien.
-
Die LED für Mode 1 } leuchtet auf. Sobald
sich der integrierte Schalter umlegt, leuchtet
auch die entsprechende LED für den Ladezu-
stand auf (siehe „Ladestatus"). Der Ladevor-
gang startet mit einer Stromstärke von 3,5 A.
Sobald die Batterie vollständig aufgeladen ist
(28,8 V) leuchten folgende LEDs auf:
E ,
„Fehler" Q leuchtet,
R und
T .
W ,
DE
9
