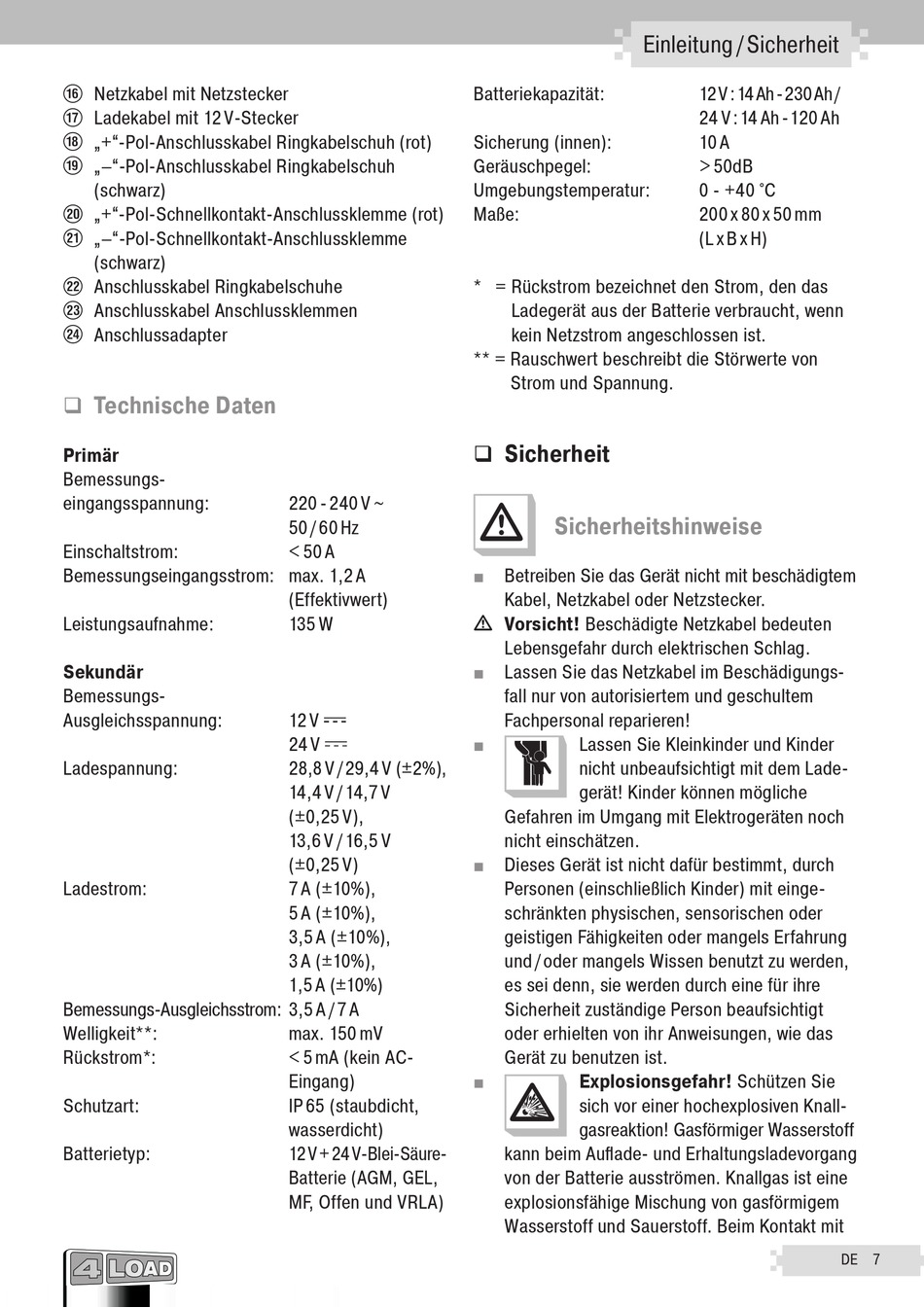

Technische Daten; Sicherheit; Sicherheitshinweise - 4load CHARGE BOX 7.0 Bedienungsanleitung

r Netzkabel mit Netzstecker
t Ladekabel mit 12 V-Stecker
y „+"-Pol-Anschlusskabel Ringkabelschuh (rot)
u „–"-Pol-Anschlusskabel Ringkabelschuh
(schwarz)
i „+"-Pol-Schnellkontakt-Anschlussklemme (rot)
o „–"-Pol-Schnellkontakt-Anschlussklemme
(schwarz)
p Anschlusskabel Ringkabelschuhe
[ Anschlusskabel Anschlussklemmen
] Anschlussadapter

Technische Daten

q
Primär
Bemessungs-
eingangsspannung:
Einschaltstrom:
Bemessungseingangsstrom: max. 1,2 A
Leistungsaufnahme:
Sekundär
Bemessungs-
Ausgleichsspannung:
Ladespannung:
Ladestrom:
Bemessungs-Ausgleichsstrom: 3,5 A / 7 A
Welligkeit**:
Rückstrom*:
Schutzart:
Batterietyp:
220 - 240 V ~
50 / 60 Hz
< 50 A
(Effektivwert)
135 W
12 V
24 V
28,8 V / 29,4 V (±2%),
14,4 V / 14,7 V
(±0,25 V),
13,6 V / 16,5 V
(±0,25 V)
7 A (±10%),
5 A (±10%),
3,5 A (±10%),
3 A (±10%),
1,5 A (±10%)
max. 150 mV
< 5 mA (kein AC-
Eingang)
IP 65 (staubdicht,
wasserdicht)
12 V + 24 V-Blei-Säure-
Batterie (AGM, GEL,
MF, Offen und VRLA)
Einleitung / Sicherheit
Batteriekapazität:
Sicherung (innen):
Geräuschpegel:
Umgebungstemperatur:
Maße:
* = Rückstrom bezeichnet den Strom, den das
Ladegerät aus der Batterie verbraucht, wenn
kein Netzstrom angeschlossen ist.
** = Rauschwert beschreibt die Störwerte von
Strom und Spannung.

Sicherheit

q

Sicherheitshinweise

J
Betreiben Sie das Gerät nicht mit beschädigtem
Kabel, Netzkabel oder Netzstecker.
m Vorsicht! Beschädigte Netzkabel bedeuten
Lebensgefahr durch elektrischen Schlag.
J Lassen Sie das Netzkabel im Beschädigungs-
fall nur von autorisiertem und geschultem
Fachpersonal reparieren!
J
Lassen Sie Kleinkinder und Kinder
nicht unbeaufsichtigt mit dem Lade-
gerät! Kinder können mögliche
Gefahren im Umgang mit Elektrogeräten noch
nicht einschätzen.
J
Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit einge-
schränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und / oder mangels Wissen benutzt zu werden,
es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist.
J
Explosionsgefahr! Schützen Sie
sich vor einer hochexplosiven Knall-
gasreaktion! Gasförmiger Wasserstoff
kann beim Auflade- und Erhaltungsladevorgang
von der Batterie ausströmen. Knallgas ist eine
explosionsfähige Mischung von gasförmigem
Wasserstoff und Sauerstoff. Beim Kontakt mit
12 V : 14 Ah - 230 Ah /
24 V : 14 Ah - 120 Ah
10 A
> 50dB
0 - +40 °C
200 x 80 x 50 mm
(L x B x H)
DE 7
