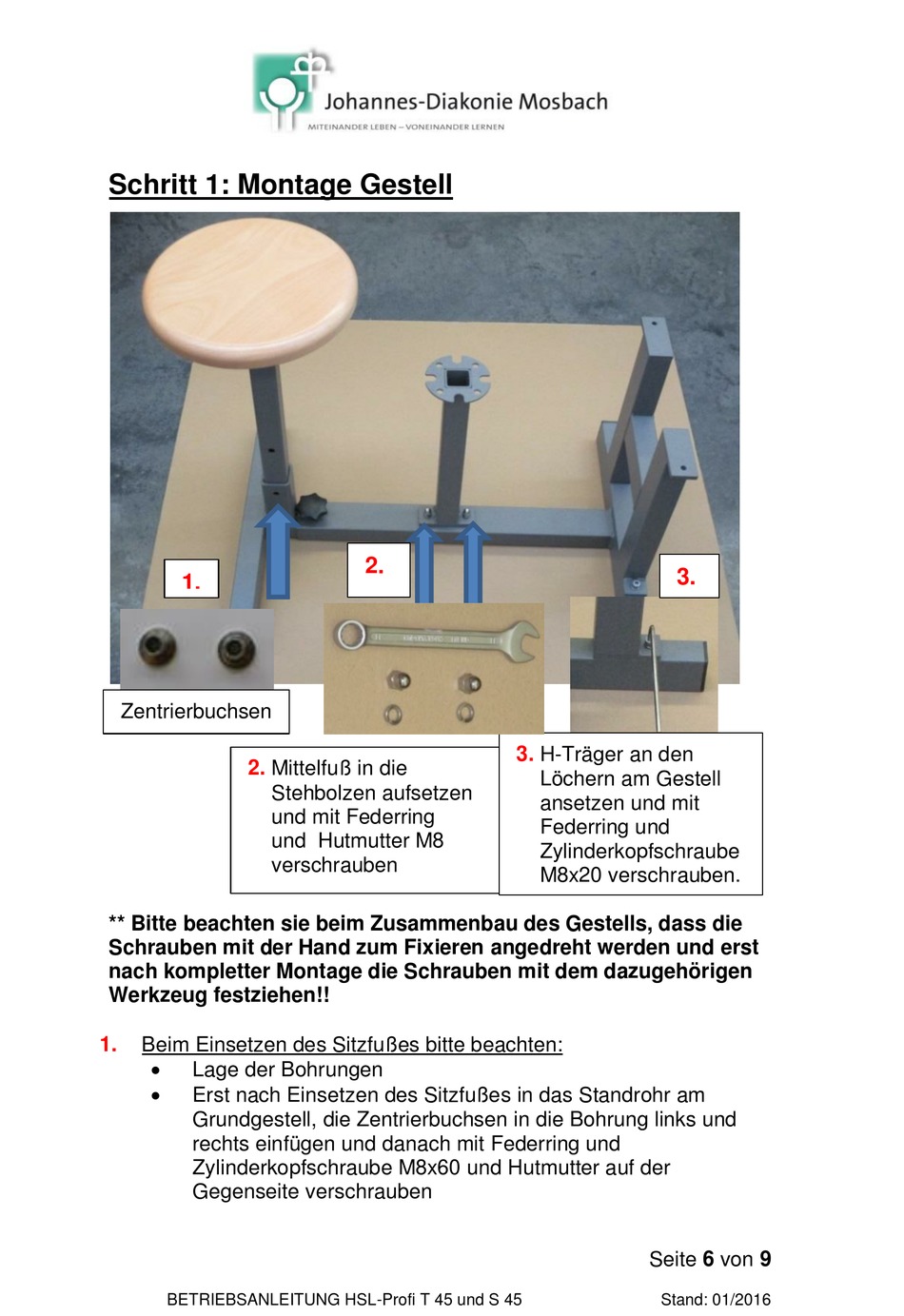

Schritt 1: Montage Gestell
1.
Zentrierbuchsen
2.
** Bitte beachten sie beim Zusammenbau des Gestells, dass die
Schrauben mit der Hand zum Fixieren angedreht werden und erst
nach kompletter Montage die Schrauben mit dem dazugehörigen
Werkzeug festziehen!!
1.
Beim Einsetzen des Sitzfußes bitte beachten:
Lage der Bohrungen
Erst nach Einsetzen des Sitzfußes in das Standrohr am
Grundgestell, die Zentrierbuchsen in die Bohrung links und
rechts einfügen und danach mit Federring und
Zylinderkopfschraube M8x60 und Hutmutter auf der
Gegenseite verschrauben
BETRIEBSANLEITUNG HSL-Profi T 45 und S 45
2.
Mittelfuß in die
Stehbolzen aufsetzen
und mit Federring
und Hutmutter M8
verschrauben
3.
3.
H-Träger an den
Löchern am Gestell
ansetzen und mit
Federring und
Zylinderkopfschraube
M8x20 verschrauben.
Seite 6 von 9
Stand: 01/2016
