- Seite 1 MONTAGEANLEITUNG HSL-Profi S45 Sitzgestell Seite 1 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016...

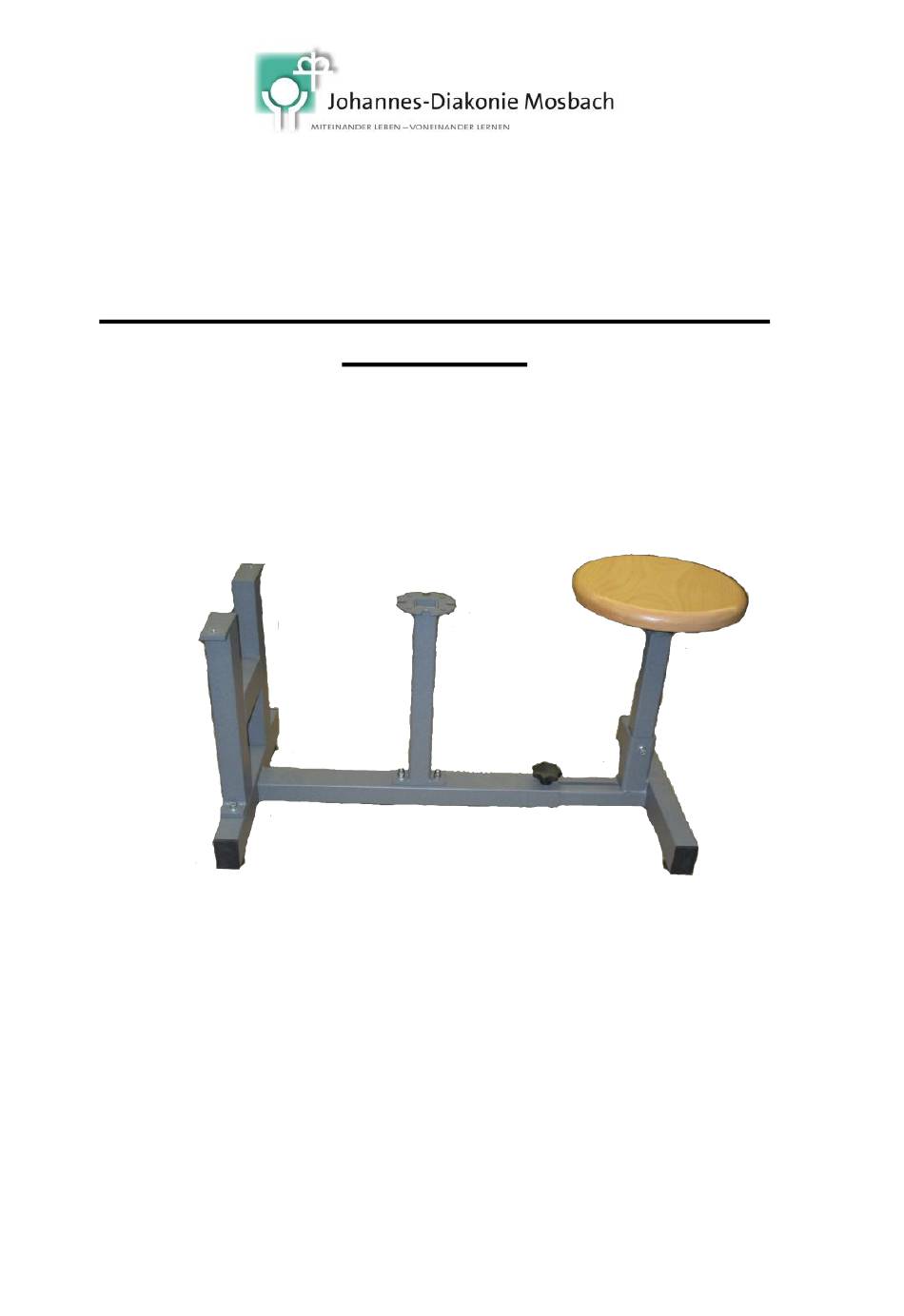

- Seite 2 Profi S-45 mit Sitzgestell und optional erhältlichen Höhen-Maß Seite 2 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016...
- Seite 3 Schwanheimer Str. 23, D-74869 Schwarzach, www.johannes-diakonie.de Vorstand: Dr. Hanns-Lothar Förschler (Vors.), Jörg Huber Die Johannes-Diakonie Mosbach ist eine Körperschaft des öffentlichen Rechts und Mitglied im Diakonischen Werk Baden. Seite 3 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016...
- Seite 4 Im Karton befindet sich: 1. Grundgestell (vormontiert) 2. H-Träger 3. Sitz-Fuß mit Holz-Sitz 4. Mittelfuß / Motorstütze 5. Eimer mit Deckel 6. Beutel mit Montagezubehör 7. Montageanleitung Seite 4 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016...
- Seite 5 3 x Hutmutter M8 VA 1 x S-Haken (für Eimer) 1 x Zylinderkopfschraube M8x60 VA 1 x Ringmaulschlüssel SW13 * Inbusschlüssel Gr. 6 liegt der Maschine bei Seite 5 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016...
-
Seite 6: Schritt 1: Montage Gestell
Erst nach Einsetzen des Sitzfußes in das Standrohr am Grundgestell, die Zentrierbuchsen in die Bohrung links und rechts einfügen und danach mit Federring und Zylinderkopfschraube M8x60 und Hutmutter auf der Gegenseite verschrauben Seite 6 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016... - Seite 7 Pos. 1 -6, mit den 6 x Federringen und 6 x Zylinderkopfschrauben M8x20 verschrauben. ** Achtung die 4 Sechskantschrauben, für die Motorbefestigung auf der Unterseite, nicht lösen!! Seite 7 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016...
- Seite 8 Bild „A“ Seite 8 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016...
-
Seite 9: Sicherheits- Und Warnhinweise
Verwenden Sie zur Reinigung auf keinen Fall Lösungsmittel wie z.B. Nitroverdünnung. Die erworbene Töpferscheibe ist ausschließlich zum Töpfern und Arbeiten mit Ton gedacht! Auf keinen Fall zweckentfremden! Seite 9 von 9 BETRIEBSANLEITUNG HSL-Profi T 45 und S 45 Stand: 01/2016...
