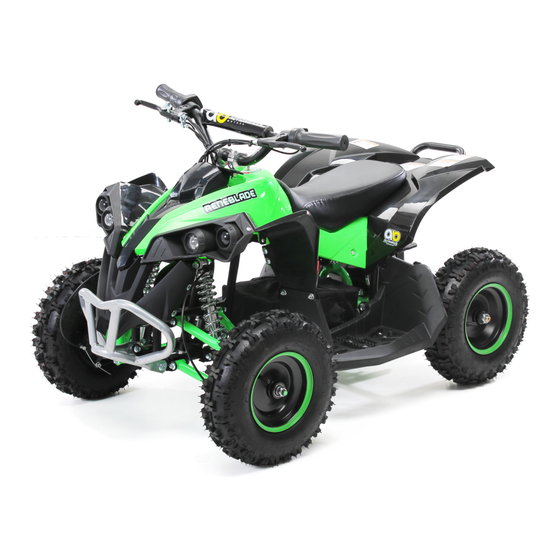

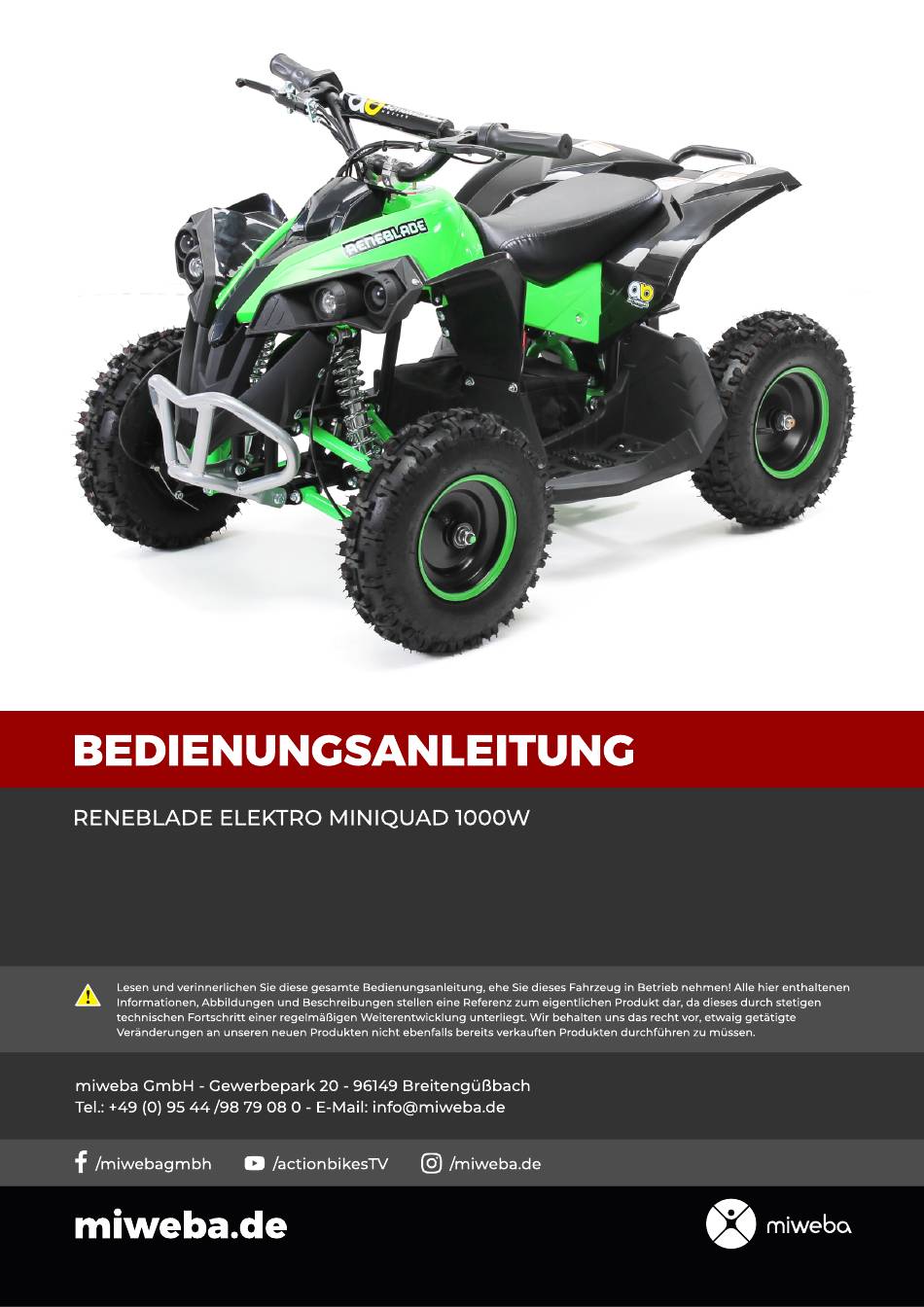

Miweba RENEBLADE Bedienungsanleitung
Elektro miniqua 1000w
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Miweba RENEBLADE
Inhaltszusammenfassung für Miweba RENEBLADE
-
Seite 2: Sicherheitshinweise
Bedienungsanleitung Einführung Vielen Dank für den Kauf dieses Fahrzeugs! Halten Sie sich an sämtliche hier enthaltenen Pflege-, Reinigungs-, Nutzungs-, Wartungs-, Handhabungs- und Montagehinweise, um die Lebensdauer und den Fahrspaß zu maximieren. SICHERHEITSHINWEISE Verwenden Sie das Miniquad ausschließlich auf Privatgrundstücken. Benutzung auf eigene Gefahr! Eltern haften für Ihre Kinder! Benutzung ab 6 Jahren! Nur unter Aufsicht eines Erwachsenen zu verwenden! WICHTIG: Selbst wenn alle Sicherheitsvorkehrungen und Schutzmaßnahmen der Nutzer getroffen wer- den kann es zu Unfällen und folglich Verletzungen kommen. - Seite 3 Lesen und verinnerlichen Sie sämtliche in dieser Bedienungsanleitung enthaltenen Informatio- nen. Stellen Sie sicher, dass jeder Fahrer alle hier enthaltenen Hinweise zur Fahrweise und Sicherheit ebenfalls versteht und anwenden kann, ehe das Miniquad in Betrieb genommen. Achten Sie darauf, dass die maximale Belastung des Miniquads 75kg nicht überschreitet. Zudem müssen Sie sicherstellen, dass die Körpermaße und -größe des jeweiligen Fahrers so sind, dass er zu jeder Zeit sicher, stabil und bequem auf dem Miniquad sitzen kann.
- Seite 4 Sämtliche Gliedmaßen müssen von Motor, Kette, Getriebe, Reifen, Achsen, und Bremsen ferngehalten werden. Während der Fahrt dürfen weder Kopfhörer noch Mobiltelefone verwendet werden. Dieses Miniquad darf keinesfalls von einem Fahrzeug gezogen werden, noch dürfen Gegenstände jeglicher Art mit dem Miniquad gezogen werden. Halten Sie das Miniquad während der Fahrt, als auch während der Lagerung fern von Feuchtigkeit jeglicher Art.
- Seite 5 Kettenabdeckung A. 2 Innensechskantschrauben M6*10 B. 3 Kreuzschlitzschrauben M4*12 C. Abdeckung links D. Abdeckung rechts 1. C am Miniquad anbringen. Teil A mit 6mm Inbusschlüssel befestigen. 2. D mit C ausrichten und B mit Schraubenzieher festziehen. Montage der Hinterreifen (13*5-6) A.
- Seite 6 C. Lenkstange D. 4 Sechskantschraube M8*20 E. 2 Lenker-Klemmen (Oberteil) F. 2 Sicherungsmuttern M10 G. Lenker 1. A an C anbringen. 2. B durch A & C führen und F mit Werkzeugschlüssel festziehen. 3. G an A anbringen. E mit A ausrichten und D mit 8mm Werkzeugschlüssel festziehen. ACHTUNG: Die Lenkstange sollte nach dem Festziehen nicht nach vorne oder hinten wackeln.
-
Seite 7: Technische Daten
Montage der Frontstoßstange A. 2 Schrauben M8*16 B. Sicherungsmutter M8 C. Vorderstoßstange D. Schraube M8*16 1. C am Miniquad anbringen. 2. A mit Werkzeugschlüssel festziehen. 3. B und D mit Werkzeugschlüssel festziehen. Montage der Heckststoßstange A. 4 Schrauben M8*16 B. Heckstoßstange C. -
Seite 8: Geschwindigkeitsstufen
Eingangsstromstärke ≤115 ma Maximale Stromstärke am Motor 30A±1.5A Ausgang für Steuergerät Unterspannungsschutz 20.5A±0.5A Ausgangsstromstärke 1.5 A Getriebe Kettenantrieb Vorderfederung doppelter Stoßdämpfer Heckfederung Stoßdämpfer Vorne 4.10-6 Reifendruck 0,5-0,8 bar Reifen (optional 6 Zoll) Hinten 13.00 x 5-6 Reifendruck 0,5-0,8 bar Bremssystem Scheibenbremsen vorne &... - Seite 9 Reifendruck Kontrollieren Sie den Reifendruck regelmäßig als auch den ustand der Reifen. Wechseln Sie verschlissene oder defekte Reifen aus, ehe das Miniquad weiter verwendet wird. Schutzausrüstung Eine Schutzausrüstung wie Schoner und Sturzhelm sind während der Fahrt zwingend notwen- dig.
-
Seite 10: Aufpumpen Der Reifen
Aufpumpen der Reifen Die üblichen Reifenpumpanlagen an Tankstellen sind zum Aufpumpen von KFZ -Reifen konzi- piert. Falls Sie solch eine Pumpanlage benutzen möchten, seien Sie besonders vorsichtig. Pumpen Sie die Luft in sehr kurzen Intervallen stoßweise in den Reifen und lassen Sie unver- züglich überschüssige Luft aus dem Reifen wenn dieser überfüllt wurde. -
Seite 11: Austausch Der Sicherung
ACHTUNG: Die Bremsen können bei einem Bremsvorgang durchaus die Reifen abrupt blockieren, was die Sturzgefahr erhöhen kann. Deshalb sollte jeder Fahrer auf die Bremswir- kung des Miniquads sensibilisiert werden, um nicht ungewollt und überrascht aufgrund einer Bremsung vom Fahrzeug zu stürzen. Wartung ... -
Seite 12: Kette Und Zahnrad
Tauschen Sie die Sicherung aus mit ei- ner Sicherung der gleichen Stromstärke. Die Stromstärke wird in Ampere ge- messen und steht meistens oben auf der Sicherung. Wartung Kette und Zahnrad Die Kette darf nicht zu straff um die Z ahnräder liegen, sondern sollte etwas nachgeben wenn Sie mit dem Finger dagegen drücken, jedoch gerade in der Luft liegen wenn sie nicht berührt wird. -
Seite 13: Probleme & Lösungen
Probleme & Lösungen Problem Mögliche Ursache Lösung Zu niedrig geladener Akku. Fahrzeug fährt nicht. Laden Sie den Akku. Kontrollieren Sie alle Kabelver- bindungen des Akkus. Stellen Sie sicher, dass Strom aus der Steckdose fließt. Defektes Ladeger Kontaktieren Sie Ihren Händler. ät. - Seite 14 Fahrzeug Minimieren Sie die Fahrzeugbe- überladen. lastung. Schaltet sich das Fahr- zeug aufgrund der Überlastung aus, ist der Motor überhitzt. Warten Sie 10 Minuten, ehe Sie das Fahrzeug wieder anschal- ten. Fahrzeug fährt Kontrollieren Sie alle Kabel- Lose Kabelverbin- manchmal und dungen.
- Seite 15 Schaltkreis...
- Seite 16 Lesen und verinnerlichen Sie vor der Inbetrieb- nahme des Miniquads die gesamte Bedie- nungsanleitung, halten Sie sich an sämtliche Anweisungen und beachten Sie alle Hinweise! Miniquad ausschließlich auf Privatgrundstücken verwenden! Miniquad nur für einen Fahrer ausgelegt. Niemals mehr als eine Person zur gleichen Zeit fahren lassen! Während der Benutzung müssen immer Schutzausrüstung und Sturzhelm getragen werden! Das Miniquad darf niemals unter Alkohol-, Drogen oder...
