Grundlagen der Bedienung
Grundlagen der Bedienung

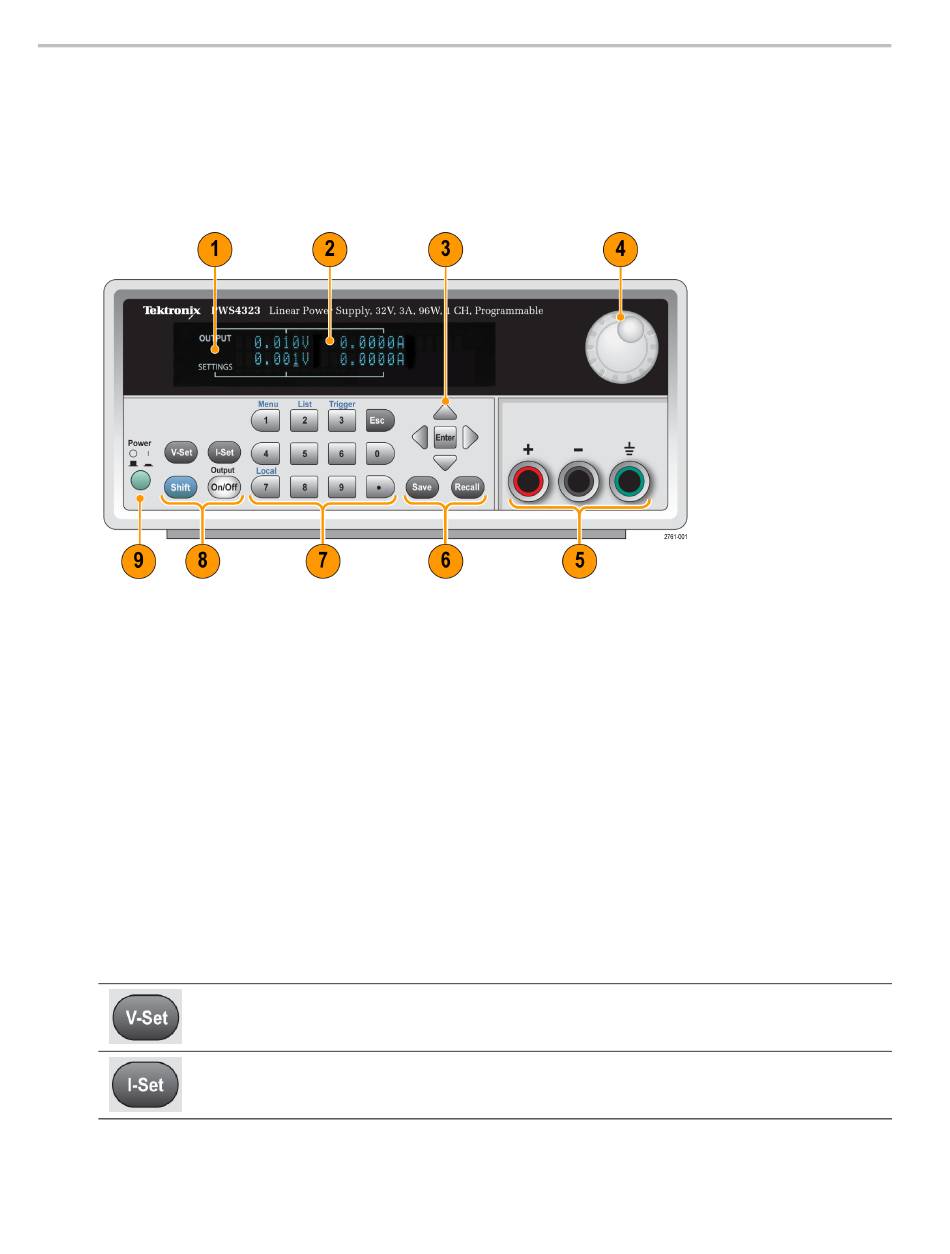

Vorderes Bedienfeld auf einen Blick
Die Steuerungs- und Anzeigeelemente werden in den folgenden Illustrationen und Tabellen dargestellt.
1. Anzeige
2. Informationen zu Ausgang (obere Zeile) und Einstellungen (untere Zeile) für Spannung (linke Spalte) und Stromstärke
(rechte Spalte)
3. Pfeiltasten „nach oben", „nach unten", „nach rechts" und „nach links" (▲ und ▼) und Enter-Taste (Eingabe)
4. Mehrfunktions-Drehknopf. Durch Drehen werden Ziffern erhöht bzw. vermindert oder Menüelemente ausgewählt
5. Ausgangsanschlüsse
6. Funktionstasten Save (Speichern) und Recall (Abrufen)
7. Nummerntasten (0 bis 9 und Esc) zur direkten Eingabe von Zahlen
8. Funktionstasten V-Set (V-Einstellung), I-Set (I-Einstellung), Shift (Umschalt) und Output (Ausgang) On/Off (Ein/Aus)
9. Hauptschalter
Beschreibung der Funktionstasten
Taste
8
Beschreibung
Zur Einstellung der Spannungsbegrenzung
Zur Einstellung der Stromstärkebegrenzung
PWS4205, PWS4305, PWS4323, PWS4602 und PWS4721 Benutzerhandbuch
