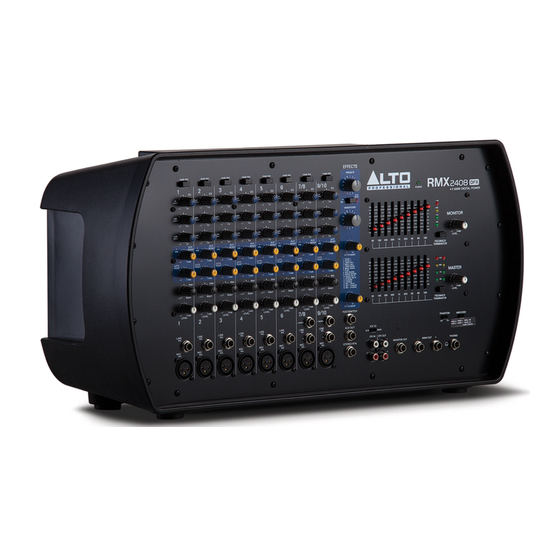

- Seite 1 RMX2408DFX QUICKSTART GUIDE ENGLISH ( 3- 11 ) MANUAL DE INICIO RÁPIDO ESPAÑOL ( 12 - 20 ) GUIDE D’UTILISATION RAPIDE FRANÇAIS ( 21 – 29 ) GUIDA RAPIDA ITALIANO ( 30 – 38 ) KURZANLEITUNG DEUTSCH ( 39 – 47 ) SNELSTARTGIDS NEDERLANDS ( 48 –...
- Seite 11 BRIDGE MONO OUTPUT WIRING Speaker Pinout Configuration...
- Seite 20 CABLEADO DE LA SALIDA MONO PUENTE Configuración de pines del altavoz...
- Seite 29 SCHÉMA DE CÂBLAGE DE SORTIE MONO PONTÉ Configuration du brochage haut-parleur...
-
Seite 39: Lieferumfang
LIEFERUMFANG RMX2408DFX Netzkabel Schnellstart-Anleitung Sicherheitshinweise und Garantieinformationen ANSCHLUSSÜBERSICHT Stromversorgung HiFi-Anlage Keyboard Kopfhörer Mikrofone SCHNELLES EINRICHTEN Befolgen Sie die unten angeführten Anweisungen, um für jeden Kanal ein Signal zu verarbeiten: Bringen Sie alle Kanalpegel auf Null, alle Panning-Werte in die Mittelposition, den Ausgang auf Null und alle EQ-Werte in die mittlere Position. -
Seite 40: Vorderseite
VORDERSEITE MIC/LINE MONO-EINGÄNGE - Schließen Sie ein Mikrofon oder Line-Level- LEVEL LEVEL LEVEL LEVEL Instrument mit einem handelsüblichen XLR- oder ¼"-Kabel an diese Eingänge an. MIC/LINE STEREO-EINGÄNGE - Diese XLR- und ¼" TRS-Verbindungen sind als Stereo-Paare organisiert. Wenn Sie nur die linke Buchse anschließen, wird der LINE LINE Eingang... - Seite 41 FEEDBACK TERMINATOR Taste (HAUPTMIX) – Diese Taste aktiviert die Feedback-Erkennungsfunktion im Hauptmix-Signalweg. Feedback wird bei einer bestimmten Frequenz identifiziert, wenn die entsprechende Fader-LED aufleuchtet. Feedback erzeugt einen unangenehmen "heulenden" oder "pfeifenden" Ton der Lautsprecher. Um diesen Effekt zu eliminieren, drehen Sie den entsprechenden Fader herunter, bis kein Feedback mehr auftritt.
-
Seite 42: Rückseite
DSP (DIGITALER SIGNALPROZESSOR) EFFEKTWAHLSCHALTER – Wählt den Effekt aus, den der interne Effektprozessor des Mixers an die verschiedenen Kanäle sendet. Jeder Kanal kann unterschiedliche Anteile an den Prozessor senden, indem die jeweiligen Aux 2/FX Post-Regler justiert werden. FX MUTE –Drücken Sie diese Taste, um die Effekte stumm zu schalten. VARIATIONSWAHLSCHALTER –... - Seite 43 EFFEKTE SO HÖREN SIE DIE EFFEKTE EINES KANALS: Mit dem Effektwahlschalter wählen Sie einen der folgenden Effekte aus. Passen Sie die Parameter mit dem Variationswahlschalter an und drehen anschließend Aux 2/FX Post für diesen Kanal auf. PRESET BESCHREIBUNG PARAMETER BEREICH Reverb, der einen Raum mit einer kurzen Abklingzeit 0,8~1,1s...
- Seite 44 ANSCHLUSSÜBERSICHT VERSTÄRKERMODUS Hauptlautsprecher-4 Ohm Mindestlast pro Lautsprecher Hauptlautsprecher-4 Ohm Mindestlast pro Lautsprecher Lautsprecher-4 Ohm Mindestlast pro Lautsprecher Verwenden Sie entweder Lautsprecher-4 Ohm die Speakon™-Buchsen Mindestlast pro oder die Klinkenbuchsen Lautsprecher Der RMX 2408 ist mit Speakon™-Ausgangsbuchsen vom Typ NL4 ausgestattet. Beim Anschluss an ein 4- Leiter-Lautsprecherkabel können 2 Audiokanäle in einem Kabel geführt werden.
- Seite 45 Hauptlautsprecher (8 Ohm) VERSTÄRKERMODUS Monitor-Lautsprecher (8 Ohm) AMP (R) LAUTSPRECHER Rechter Speakon - Anschluss für Mono-Lautsprecher ™ LAUTSPRECHER AMP(L) Speakon -Buchse ™ Linker Speakon -Anschluss für Mono-Lautsprecher ™ Hinweis: ¼"-Buchsen werden in dieser Konfiguration nicht verwendet. Beim Brücken von Ausgängen benötigen Sie NL4 Speakon -Anschlüsse, mit 4-Leiter-Lautsprecherkabel verbunden sind.
- Seite 46 VERSTÄRKERMODUS 500 W 1000 W 500 W 4 Ohm 8 Ohm 4 Ohm AMP(R) AMP(L) Speakon™- Lautsprecher Lautsprecher Speakon™- Buchse Buchse Linker Speakon™-Anschluss für linken Lautsprecher Rechter Speakon™-Anschluss für rechten Lautsprecher Lautsprecher AMP (Mono) Speakon™-Buchse Mono Speakon™-Anschluss für Mono-Lautsprecher Hinweis: Die Mono Speakon -Buchse wird nur in dieser Konfiguration genutzt.
-
Seite 47: Verkabelung Für Die Gebrückte Mono-Ausgabe
VERKABELUNG FÜR DIE GEBRÜCKTE MONO-AUSGABE Anschlussbelegung des Lautsprechers... - Seite 60 www.altoprofessional.com MANUAL VERSION 1.2...
