- Seite 1 Bedienungsanleitung für VLM Evaporatoren mit Lift Typ EVA EC L Stand: 02.01.2010 VLM GmbH Geschäftsbereich Labortechnik Tel.: +49 (0) 5205 87 963-0 Fax: +49 (0) 5205 87 963-50 E-Mail: info@vlmgmbh.de Internet: www.vlmgmbh.de Adresse: Heideblümchenweg 50 33689 Bielefeld - 1 -...
- Seite 2 Korrosionsprüfung Labortechnik Dienstleistungen VLM GmbH Fon 05205 87 963-0 Heideblümchenweg 50 Fax 05205 87 963-50 D-33689 Bielefeld Ihre Gesprächspartner: Hans-Ulrich Vogler, 05205 87 963-11 Leitung Vertrieb e-mail hu.vogler@vlmgmbh.de Kundenberatung, Verkauf Alexander Schubert 05205 87 963-14 Kundenmanagement e-mail a.schubert@vlmgmbh.de Gisela Vogler, 05205 87 963-0 Laborfachhandel, Verw.
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite 1. Gesamtübersicht 1. 1 Beschreibung der Methode 1. 2 Beschreibung der Funktion 2. Installation und Inbetriebnahme 2.1 Vorbereitung der Gasdosier-Einheit 2.2 Installation des Metallblock-Thermostaten 2.3 Einstellen eines gleichmäßigen Gasflusses 2.4 Justieren der Edelstahl-Kanülen - 3 -... -
Seite 4: Gesamtübersicht

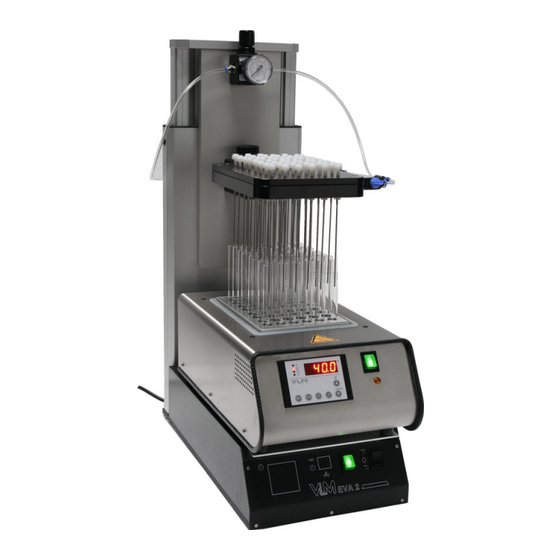

1. Gesamtübersicht Option: Druckregler mit Manometer Lifteinheit Gasdosier-Einheit Schrauben zum Einstellen des Einlasshahn - Stickstoffflusses für jeden Auslass Stickstoffzufuhr Silikon-Stopfen zum Halten der Kannülen Kanülen zur Einleitung des Heizwanne mit Stickstoffs auswechselbarem Heizblock Metallblock- Thermostat Basis Einheit Schalter zum Auf- und Herunterfahren des Liftes Hauptschalter... -
Seite 5: Beschreibung Der Arbeitsmethode
1. 1 Beschreibung der Arbeitsmethode Die Verdunstung von Lösungsmitteln mit Stickstoff ist eine vor allem für sauerstoffempfindliche organische Verbindungen schonende Methode zur Probenkonzentrierung. Sie hat sich seit langem vor allem in der Chromatografie-Probenvorbereitung bewährt. Üblich sind niedrig siedende Lösungsmittel wie z.B. n-Hex- ane, Petroleumbenzin, Methanol aber auch hochsiedende, z.B. -
Seite 6: Installation Und Inbetriebnahme
2. Installation und Inbetriebnahme 2.1 Vorbereitung der Gasdosier-Einheit Entfernen Sie alle Verpackungsreste und bringen Sie das Gerät in eine sichere Position. Lösen Sie die Verschraubung (s. Abb.) und drehen sie die Gasdo- siereinheit um 180°, sodass die Silikon-Einlässe bequem von oben- zugänglich werden. -
Seite 7: Installation Des Metallblock-Thermostaten
2.2 Installation des Metallblock-Thermostaten Lesen Sie als erstes die Gebrauchsanweisung, um sich mit den Geräten vertraut zu machen! Ziehen Sie die Aluminium-Abdeckplatte zurück, um den Strom- anschluss zugänglich zu machen. Neben der Stromzufuhr befinden sich an dieser Stelle zwei Sicherungen. Zusätzlich gibt es eine dritte Sicherung innerhalb des Evaporators. -
Seite 8: Einstellen Eines Gleichmäßigen Gasflusses
2.3 Einstellen eines gleichmäßigen Gasflusses Stellen Sie ein Gefäß, gefüllt mit Wasser auf den Metallblock, während das Gerät ausgeschaltet ist. Nach dem Sie die Luftzufuhr angeschlossen haben, öffnen Sie nun den Haupthahn an der Gasdosiereinheit. Um den Gasfluss für jede Kanüle exakt einzustellen, drehen Sie vorsichtig die schwarzen Schrauben an der Oberseite im Uhrzeigersinn, um den Fluss zu reduzieren, gegen den Uhrzeigersinn , um ihn zu erhöhen. - Seite 9 Notizen: - 9 -...
- Seite 10 - 10 -...
