POLYPOOL PP3130 Bedienungsanleitung Seite 9

132 mm 35 mm
Cod. 3130-3136-3138

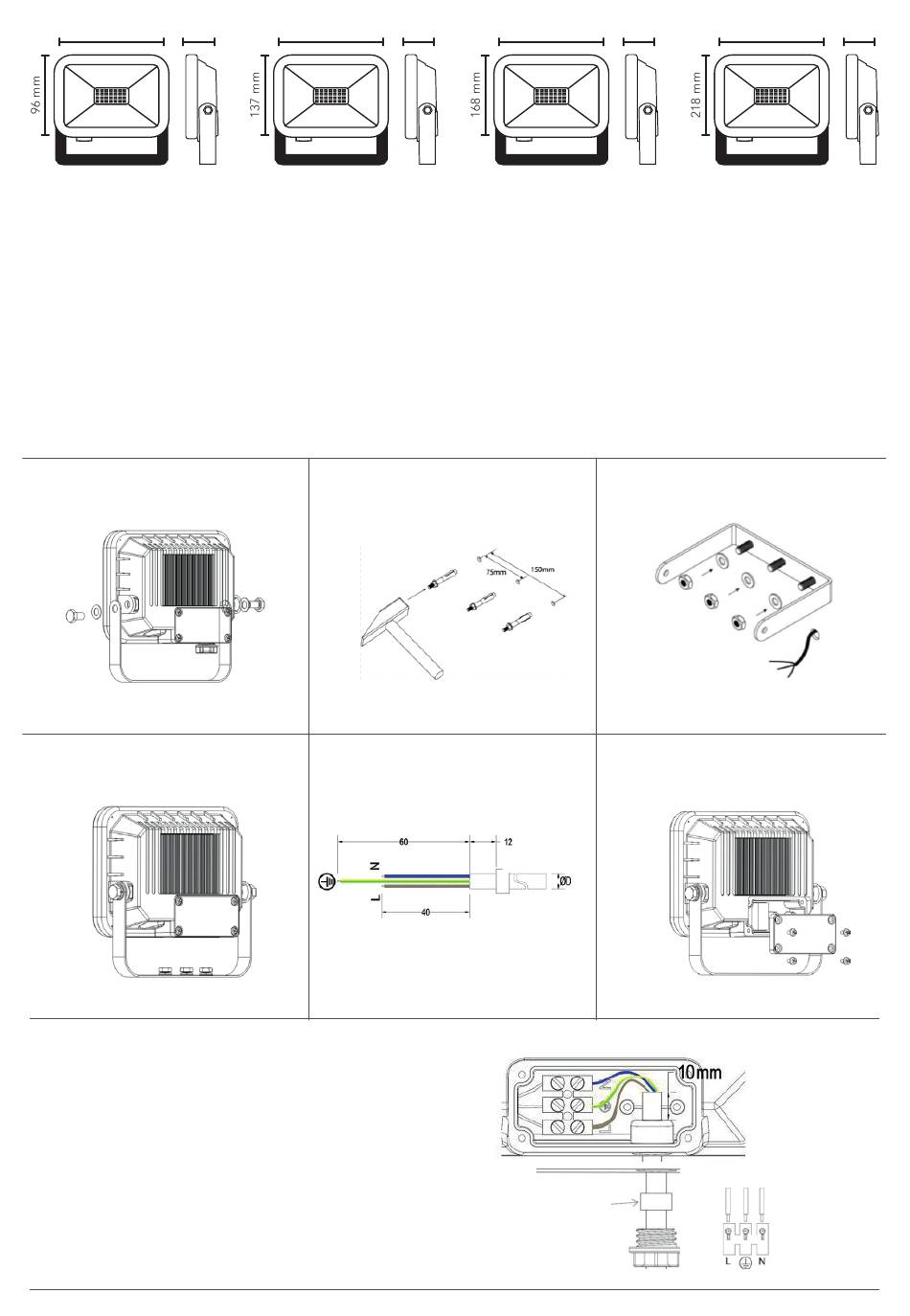

INSTRUCTIONS:
• Avant d'intervenir sur l'installation, coupez la tension en agissant sur l'interrupteur général
• Avant de percer, assurez-vous que les trous ne nuisent pas aux tuyaux, les câbles ou d'autres services du
bâtiment..
• Ce produit n'a pas d'articles nécessitant un entretien. Si des pièces sont endommagées, déconnectez du
réseau et arrêtez de l'utiliser.
• Remarque : Les vis de fixation ne sont pas fournies. Veuillez utiliser les vis de fixation appropriées.
Retirez la bride du projecteur
1
Refixez le support au projecteur
4
Dévissez le presse-étoupe hexagonal situé sous le
couvercle et l'arrêt de câble. Insérez le câble et connecter
les bornes comme indiqué. Serrez les vis des bornes et
ceux du serre-câble. Vissez la vis à tête hexagonale.
Fermez le couvercle. Desserrez les boulons du support
pour diriger le projecteur à la position souhaitée
7
Le modèle PP3138 est équipé d'un câble, et ne nécessite pas de câblage
187 mm 39 mm
Cod. 3131-3137
Marquez le mur avec les positions
de fixation appropriées.
2
Utilisez le câble en caoutchouc
(ex. H05RN-F 3x1 mm2)
5
230 mm 39 mm
Cod. 3132
Montez le support sur le mur
3
Ouvrez le couvercle du boîtier de
jonction
Bague de
caoutchouc
6
Bague de
caoutchouc
303 mm 44 mm
Cod. 3133
Marron A./G. Bleu
