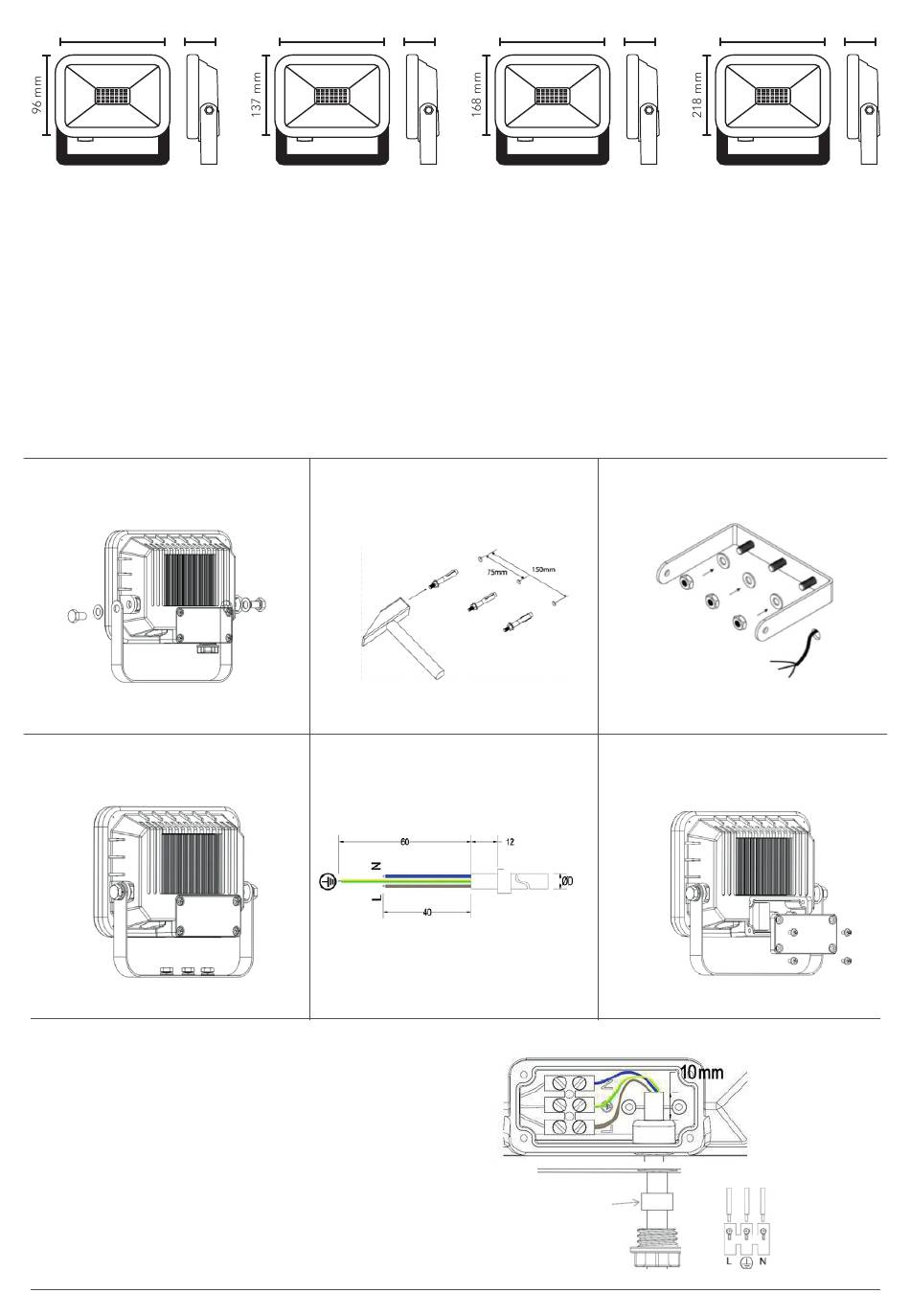

POLYPOOL PP3130 Bedienungsanleitung Seite 18

132 mm 35 mm
Cod. 3130-3136-3138
INSTRUCȚIUNI:
• Înainte de a acționa asupra instalației, scoateți de sub tensiune acționând asupra întrerupătorului general
• Înainte de a perfora, asigurați-vă că orificiile nu afectează tuburile, cablurile sau alte utilități ale edificiului.
• Acest produs nu are elemente care trebuie supuse întreținerii. Dacă există piese deteriorate, deconectați
de la rețea și întrerupeți utilizarea.
• Notă: Șuruburile de fixare nu sunt furnizate. Vă rugăm să folosiți șuruburile de fixare adecvate.
Îndepărtați consola proiectorului
1
Fixați din nou consola la proiector
4
Deșurubați garnitura cu cap hexagonal aflat sub capac
și opritorul de cablu. Introduceți cablul și conectați
bornele conform indicațiilor. Strângeți șuruburile
bornelor și cele ale opritorului de cablu. Înșurubați la
loc șurubul hexagonal. Închideți la loc capacul. Slăbiți
buloanele consolei pentru direcționarea proiector în
poziția dorită.
7
Modelul PP3138 este prevăzut cu cablu, nu necesită niciun cablaj
187 mm 39 mm
Cod. 3131-3137
Marcați pereții cu pozițiile de fixare
adecvate.
2
Utilizați cablul din cauciuc
(de ex. H05RN-F 3x1mm2)
5
230 mm 39 mm
Cod. 3132
Montați consola pe perete
3
Deschideți capacul cutiei de
derivație
Inel din cauciuc
6
Inel din cauciuc
303 mm 44 mm
Cod. 3133
Maro A./G. Albastru
