Limot LU2/D-UP Montage- Und Bedienungsanleitung

Montage-/Bedienungsanleitung
1. Kurzbeschreibung/Bestimmungsgemäßer Gebrauch

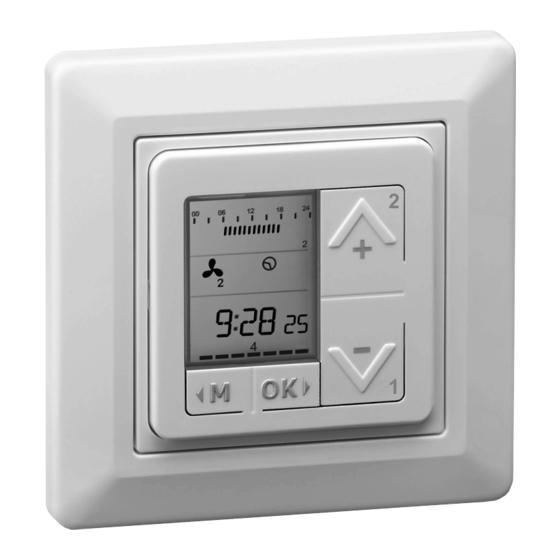

Digitaler Multitimer LU2/D-UP (Art.-Nr.: 99505) mit beleuchteter LCD-
Display-Anzeige zur Schaltung von 2 Lüfterstufen (Ausgangsspannung
230VAC/50Hz). Programmierung über menügeführtes Display
über Android-App "Timetransfer" (NFC-Technik). Montage und Verwen-
dung für Innenräume. Ausführung zum Einbau in eine Schalterdose
oder zur Montage in handelsüblichen Schalterprogrammen mit Rahmen-
breite 55x55 mm.
1.1 Allgemeine Hinweise
• Montagearbeiten können nur von Personen durchgeführt werden,
die entsprechende Erfahrung im Umgang mit den benötigten Werk-
zeugen haben und eine fachliche Eignung besitzen.
• Es sind keine Modifikationen erlaubt. Der Schaltmechanismus darf
nicht geöffnet werden. Dadurch erlischt jeglicher Haftungsanspruch.
• Lesen Sie die Anleitung vor der Montage sorgfältig durch und be-
wahren Sie diese auf.
1.2 Sicherheits-/Montagehinweis
• Es sind die örtlichen EVU- und Anschlussbestimmungen
gemäß VDE 0100 zu beachten.
• Der Anschluss/die Montage darf nur von einem konzessionierten
Elektriker durchgeführt werden. Bei Montagearbeiten muss der Mult-
timer allpolig vom Netz trennbar sein.
• Die elektrische Sicherheit ist nur dann gewährleistet, wenn das Pro-
dukt in der Installationsumgebung installiert wird.
• Durch Eingriff in das Produkt erlöschen jegliche Haftungsansprüche.
1.3 Lagerung und Entsorgung
• Bei längerer Lagerung ist das Gerät gegen Korrosion in Form einer
trockenen, feuchte- und staubdichten Originalverpackung zu
schützen. Der Lagerort muss frostsicher sein. Große Temperatur-
schwankungen sind zu vermeiden.
• Das Produkt enthält elektronische Bauteile, die als Elektronik-
schrott entsorgt werden müssen. Das Gehäuse besteht aus wieder-
verwendbarem Kunststoff. Für die Elektrofachkraft besteht die
Möglichkeit die schadstoffhaltige Batterie zu entnehmen und das
Gerät, sowie die Batterie, getrennt voneinander sachgerecht zu ent-
sorgen.
• Entfernen Sie die Transportverpackung des Gerätes vollständig. Ent-
sorgen Sie die Verpackung umweltgerecht.
3. Technische Daten/Elektroanschlussbeispiel
Spannung : 230 VAC, 50 Hz
Schaltleistung : 2 x 5 A (potenzialgebunden)
Kanalanzahl/Lüfterstufen : 2
Leistungsaufnahme : 1,2 - 3,2 W
Schaltfunktion : EIN, AUS
Speicherplätze : 56
Programmierung : Bedienteil/Andoid-App
Kürzester Schaltabstand : 1 Min.
Zeitbasis : Quarz
Gangreserve (bei 25°C) : ca. 6 Jahre
Datenerhalt : unbegrenzt
Genauigkeit (bei 20 °C) : +- 0,5 Sek./Tag
Anzeige : LCD-Display
Einsatztemperatur : -5° bis +45°C
Montage : Schalterdose/Unterputz
Schutzart : IP20
Schutzklasse : II
Hinweis: Die Steuerung ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränk-
ten physischen, sensorischen od. geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch eine zuständige Person beaufsichtigt oder erhielten eine
Einweisung, wie das Lüftungsgerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Lüftungsgerät bzw. Einzelteilen des Lüftungsgerätes spielen.
bzw.
LIMOT GmbH & Co. KG Lüftungstechnik
Untere Wart 13 - 15
Tel.: (0 79 31) 94 49-0
e-mail: info@limot.de
Multitimer LU2/D-UP
(Version 1.00)
1.4 Reinigung und Wartung
• Das Produkt unterliegt keiner Wartung.
• Verwenden Sie keine aggressiven Putz- oder Lösungs-
mittel zur Reinigung des Gehäuses/Display.
2. Bedienung Multitimer
2.1 Manuelle Menüführung
Der Multitimer verfügt über eine textbasieren-
de und selbsterklärende Menüführung mit
Piktogrammen. Die Einstellungen werden
über die Bedientasten unter/neben dem Dis-
play vorgenommen. Programmerklärung und
Beispiele siehe unter Punkt 5.
2.2 App "Timetransfer"
Die Übertragung mittels "NFC-Technik" ( ah-
F eld- ommunikation) ermöglicht einen kontakt- K
losen Austausch von Daten. Der Datenaus-
tausch erfolgt mittels dem App "Timetransfer"
und einem NFC-fähigen Mobilgerät. Das App
ist kostenlos unter www.limot.de erhältlich. Hin-
weise zur Bedienung siehe unter Punkt 6.5.
84
2
+
M OK
1
97980 Bad Mergentheim
Fax: (0 79 31) 94 49-71
http://www.limot.de
LCD-Display
Bedienschalter
Standard-
rahmen
55x55 mm
N
12
28
1 1 = Schließerkontakt, potenzialgebunden
2 2 = Schließerkontakt, potenzialgebunden
L L = Phase 230VAC/50Hz
N N = Nullleiter 230VAC/50Hz
