Montage-/Bedienungsanleitung

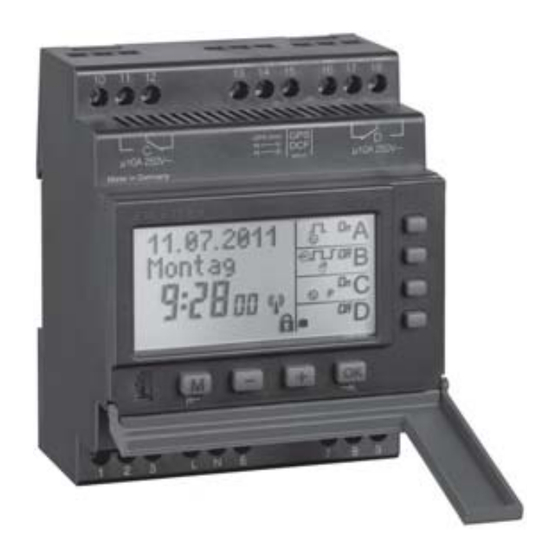

Digitale 4-Kanal Zeitschaltuhr LU4/D (Version 3.0; Typ SC88.40pro)
mit Wochenplan für den Einbau im Verteilerkasten oder Schalt-
schrank. Montage auf EN-Tragschiene.
Technische Daten
Spannung
Schaltleistung
Kanal
Kanalanzahl
Leistungsaufnahme
Schaltfunktion
Speicherplätze
Kürzester Schaltabstand
Zeitbasis
Gangreserve (bei 20 °C)
Datenerhalt
Genauigkeit (bei 20 °C)
Anzeige
Zulässige Umgebungstemperatur
Montage
Schutzart
Schutzklasse
Elektrischer Anschluss / Gehäuseabmaße
A B
4 5 6
1 2 3 7 8 9
L
230 VAC/50 Hz
N
Inhaltverzeichnis
1. Sicherheitshinweise
2. Erstinbetriebnahme
3. DCF (Montage Funkempfänger)
4. Funktionsübersicht
5. Symbolerklärung
6. Tastenfunktion
7. Bedienhinweise
8. Kanal ON OFF / Permanent P
9. Programmiermenü
10. Standardschaltzeit (Wochenprog.)
11. Beispiel einer Programmierung
12. Zyklus
13. Zyklus Optionen
1. Installations-/ Entsorgungshinweise
Elektrischer Anschluss und Reparaturen dürfen nur von einem konzessioniertenElektriker durchgeführt werden. Es sind die örtlichen EVU-Bestimmungen und Anschluss-
bestimmungen gemäß VDE 0100 zu beachten. Bei Montagearbeiten muss die Zeitschaltuhr allpolig vom Netz z.B. mit einer 2-poligen Sicherung (min. 3 mm Kontaktöff-
nung) trennbar sein. Der Schaltmechanismus darf nicht geöffnet werden.
Dieses Gerät enthält eine schadstoffhaltige Batterie. Der Endverbraucher ist zur ordnungsgemäßen Rückgabe des Moduls verpflichtet. Für die Elektro-
fachkraft besteht die Möglichkeit die schadstoffhaltige Batterie zu entnehmen und das Modul sowie die Batterie getrennt voneinander sachgerecht zu
entsorgen.
2. Erstinbetriebnahme
• Die Schaltuhr wird im Sleep-Modus ausgeliefert. Das Display ist aus.
• Drücken Sie die " OK "-Taste (1 Sekunde). Die Displayanzeige erscheint.
• Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen Sommerzeitregel voreingestellt.
• Stellen Sie die gewünschte Sprache mit der " " oder " " Taste ein und betätigen Sie mit der "
• Datum, Uhrzeit und Sommerzeitregel falls nötig mit der " " oder " " Taste einstellen und jeweils mit der "
Datum und Uhrzeit sind bereits ab Werk eingestellt, die automatische
Sommerzeitumstellung ist aktiviert.
: Letzter Sonntag im März
Beginn
: Letzter Sonntag im Oktober
Ende
3. DCF (Montage des Funkempfängers FU 20)
Der Schaltcomputer ist für den Empfang des DCF-77-Zeitsignals vorbereitet. Der Funkempfänger ist nicht im Lieferumfang enthalten.
: 230 VAC, 50/60 Hz
: 10 A, cos = 1
6 A bei induktiver Last, cos = 0,6
: Wechsler (potenzialfrei)
: 4
: 1,2 - 3,2 W
: EIN, AUS
: 300
: 1 Min.
: Quarz
: ca. 10 Jahre
: unbegrenzt
: +- 1,5 Sek./Tag
: LCD
: -30° bis +55°C
: Schaltschrank, 35 mm EN-Tragschiene
: IP20
: II
FU 1)
C
13
10
1112 14 15 16
1) Funkempfänger
14. Impuls
15. Prioritäten der Schaltprogramme
16. Sonderprogramm Eingabe
17. Sonderprogramm Aktivierung
18. Zusatzschaltzeiten
19. Permanentprogramm
20. Externer Eingang
21. Ausschaltwarnung
22. Kanaltasten
23. Weitere Einstellungen
24. Programm Ändern
25. Datenschlüssel
- +
- +
LIMOT GmbH & Co. KG Lüftungstechnik
Untere Wart 13 - 15
Tel.: (0 79 31) 94 49-0
e-mail: info@limot.de
D
17 18
OK "-Taste. (Hinweis: Mit der " " Taste können Sie jederzeit zurück).
OK "-Taste betätigen.
97980 Bad Mergentheim
Fax: (0 79 31) 94 49-71
http://www.limot.de
Zeitschaltuhr LU4/D
Version 3.00 (Typ SC88.40pro)
71,5
M
elektrisches
Anschlussbild
Display
Bedienmodi
Abdeckung
63
58
