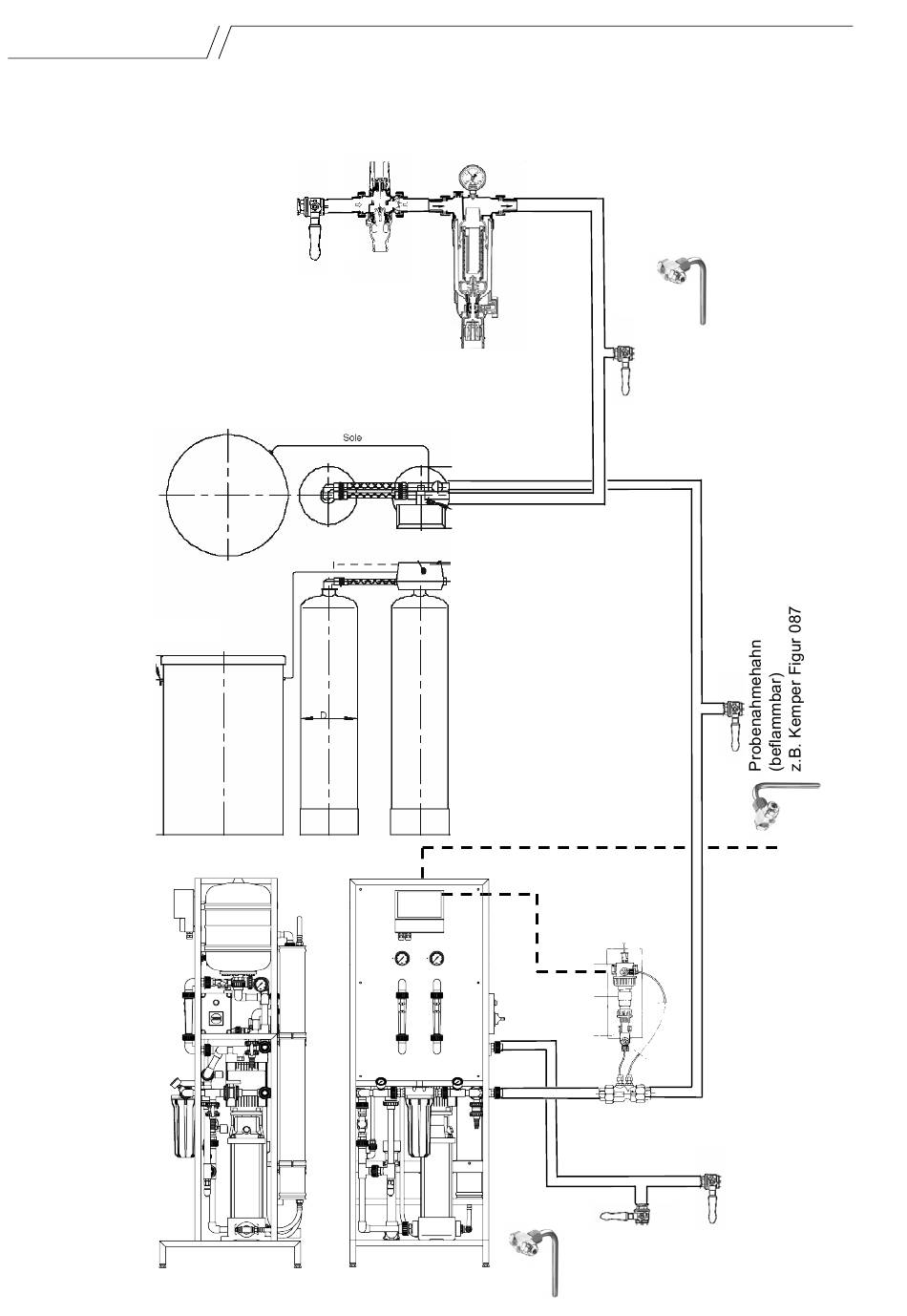

8.4 Montageaufbau

Rohwasser
1"
3 - 6 bar
3 m
Umkehrosmose
AT 06 - 11
230 V, 550 W
AT 19 - 68
400 V, 2.200 W
AT 85 - 150
400 V, 4.000 W
Rohrtrenner 1"
3
/h
Abwasser
Abwasser
Feinfilter 1"
Abwasser
Roh- und
Weichwasser
1"
Abwasser ½"
Enthärtungs-
anlage
Soft 60 - 320
230 V AC
50 W
Steuerleitung
Probenahmehahn
(beflammbar)
z.B. Kemper Figur 087
Montageaufbau
Probenahmehahn
(beflammbar)
z.B. Kemper Figur 087
Stör-
meldung
an ZLT
Härte-
Über-
wachung
Limitron
Absperr-
armatur
zum
Befeuchter
