- Seite 38 EINLEITUNG ..........................33 1. ANSCHLUSS NETZWERK MODULE ..................33 2. INSTALLATIONS NETZWERK MODULE ................33 3. NETZWERK ANSCHLUSS BEISPIELE .................. 35 4. “PING2“ MODUL KONFIGURATION ..................37 UAB AMALVA behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können.
-
Seite 39: Einleitung

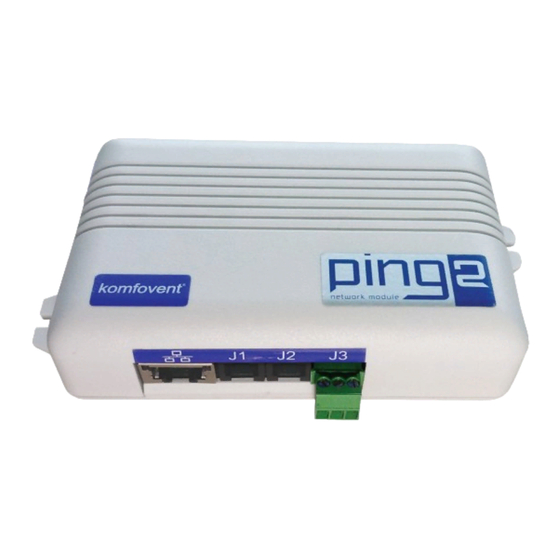

EINLEITUNG Das Netzwerk Modul “Ping2” ist für den Anschluss von KOMFOVENT Lüftungsgeräten an ein Computernetzwerk (Ethernet) oder ein anderes Netzwerk (RS-485) bestimmt. Wenn das „Ping2“ Modul nicht werksseitig eingebaut wurde, kann es in jedem Lüftungsgerät (AHU) mit der C3 oder C4 Steuerung installiert werden. In diesem Fall wird das Installationskit benötigt:... - Seite 40 6. Für den Anschluss von Lüftungsgeräten an ein anderes MODBUS RTU basiertes Netzwerk wird eine serielle “RS485” Schnittstelle zur Verfügung gestellt. Das MODBUS Netzwerk wird an die J3-Buchse vom “Ping2” Modul angeschlossen. J3 socket type: PHOENIX CONTACT - MC 1,5 / 3-ST-3, 5 - STECKER, 3.5MM, 3WAY: – Bild 1a Bemerkung: In einem seriellen Anschluss eines “RS-485”...
-
Seite 41: Netzwerk Anschluss Beispiele
3. NETZWERK ANSCHLUSS BEISPIELE Anschluss im “Ethernet” Netzwerk Bild 3a Anschluss über “RS485” Anschluss Bild 3b UAB AMALVA behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können. -
Seite 42: Ping2" Modul Konfiguration
ändern und das Lüftungsgerät zu steuern ist eine Verbindung zu einem PC notwendig. ANSCHLUSS 1. Schliessen Sie ein Ende des Netzwerkkabels an dem „Ping2“-Modul an und das andere Ende an den Com- puter an. 2. Ändern Sie in den Eigenschaften Ihrer Netzwerkkarte die IP Adresse, z:B. 192.168.0.200 und Subnetzmaske 255.255.0.0. - Seite 43 4. schalten Sie die Stromversorgung wieder ein und entfernen Sie den Jumper; 5. stellen Sie die Stromversorgung wieder her. “Reset” Jumper Bild 4a Folgen Sie den o.g. Schritten und die Anschlussparameter des „Ping2“ werden wieder auf die Standardeinstel- lungen zurückgesetzt (Abb. 4b). Standard Anschlussparameter IP-Adresse 192.168.0.29 Subnetzmaske 255.255.0.0...
