Sostituire le lame

Prima di qualunque intervento alla
macchina, estrarre la spina dalla pre-
sa di rete.
Per applicare e sostituire la lama biso-
gna indossare dei guanti di protezio-
ne.

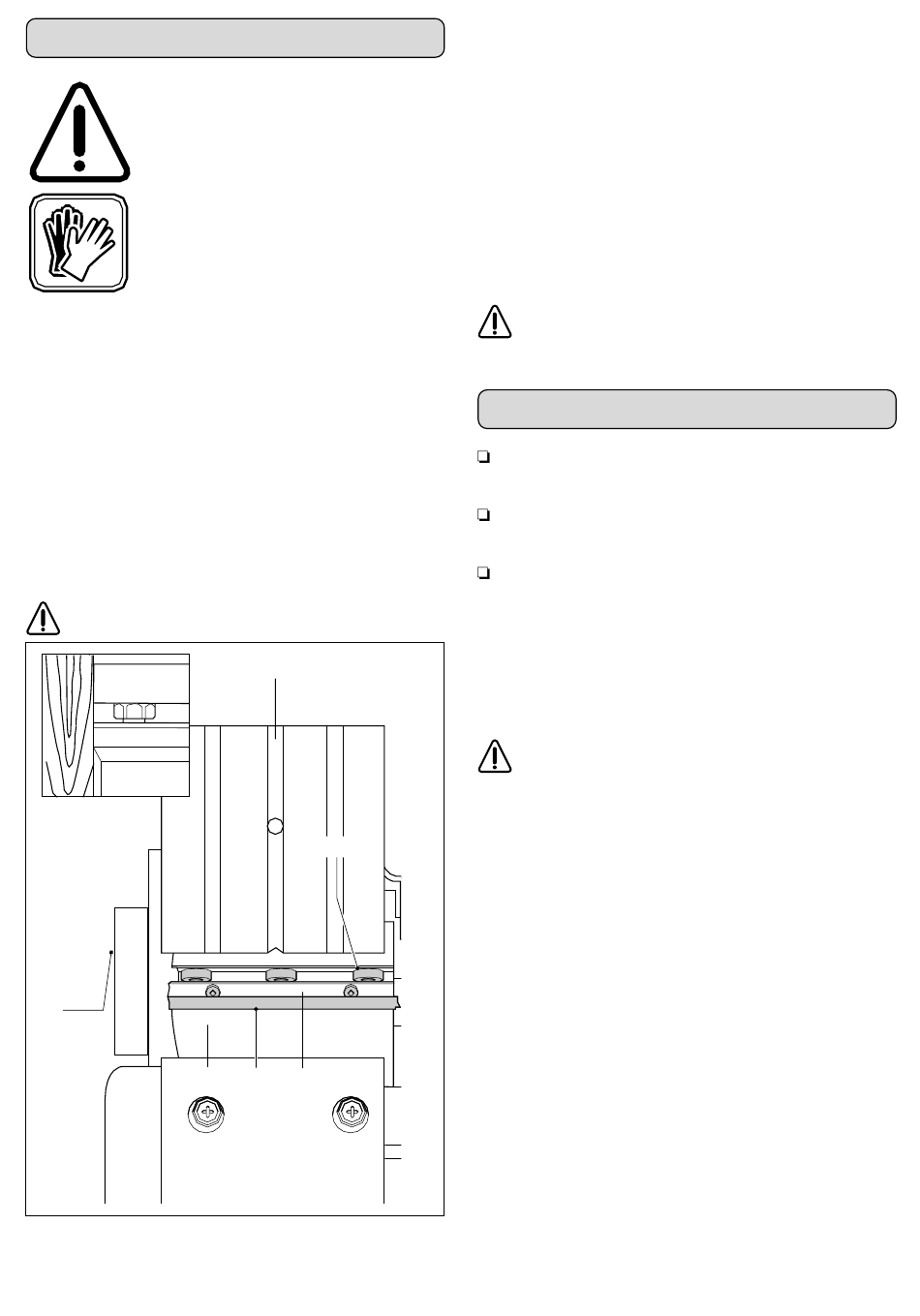

Smontare la lama
– Per girare oppure sostituire la lama della piallatrice,
mettere la fresa a denti riportati 19 nella rispettiva
posizione (vedere figura).
– Allentare le viti 18 utilizzando la chiave a tubo com-
presa nel volume di fornitura.
– Ribaltandola, aprire la protezione scanalatura 9.
– Girare leggermente la fresa a denti riportati 19 e, uti-
lizzando un pezzetto di legno, spingere fuori lateral-
mente il portalama 21 dalla fresa a denti riportati.
– Sfilare la lama 20 dal portalama 21.
– In caso di lame fortemente incrostate, è consigliabile
trattarle prima con alcool oppure petrolio.
Sostituire sempre e soltanto entrambe le lame.
9
19
28
17
18
20 21
Applicare la lama
Prima di riapplicare una lama nuova oppure una lama
girata 20, pulire bene sia la lama che la rispettiva sede.
Durante il montaggio bisogna assicurarsi che il
portalama 21 posi perfettamente nella guida attacco
utensili della fresa a denti riportati 19.
Avvertenza: Per poter eseguire scanalature alla perfe-
zione è importante che la lama venga regolata sullo
spigolo laterale del pattino posteriore della piallatrice.
Questa posizione può essere verificata per esempio uti-
lizzando una tavoletta diritta (riga) (cfr. figura).
Registrare propriamente la lama/portalama 21 e riav-
vitare bene le viti 18.
Prima di rimettere in esercizio la macchina, ac-
certarsi che la lama sia ben fissa e che giri per-
fettamente
Indicazioni pratiche
Avanzando troppo velocemente con la macchina du-
rante la lavorazione se ne riduce sensibilmente la
resa e si diminuisce la durata delle lame.
Soltanto lame ben affilate garantiscono ottime pre-
stazioni di taglio e non sottopongono la macchina a
carichi superflui.
Sostituire in tempo le lame. Il programma accessori
Würth garantisce una rispettiva qualità.
Piallatura di superfici
Avvicinare la macchina al pezzo in lavorazione quan-
do la macchina è inserita ed assicurarsi che il pattino
anteriore della piallatrice poggi completamente sulla
superficie del pezzo in lavorazione.
Poggiando la macchina direttamente sul pezzo
in lavorazione vi è il pericolo che la lama in
azione provochi un pericoloso contraccolpo!
Operare con la piallatrice tenendola con entrambe le
mani ed avanzando uniformemente sulla superficie in
lavorazione.
Piallando superfici a liscio, si consiglia di impostare
solo basse profondità di passata e di ripetere più volte
l'operazione di piallatura.
Smussare spigoli
La scanalatura V 17 che si trova nel centro del pattino
della piallatrice anteriore permette di smussare in modo
veloce e facile i bordi di un pezzo in lavorazione.
A tal fine, applicare la piallatrice con la scanalatura V
sullo spigolo del pezzo in lavorazione e guidare la
macchina lungo lo spigolo.
Durante la fase di smussatura di angoli, attenzione a te-
nere la macchina sempre su una costante posizione an-
golare (45°) ed ad avanzare sempre in modo uniforme.
