Hobelmesser wechseln

Vor allen Arbeiten am Gerät Netz-
stecker ziehen.
Zum Einsetzen und Wechseln des
Hobelmessers
tragen.

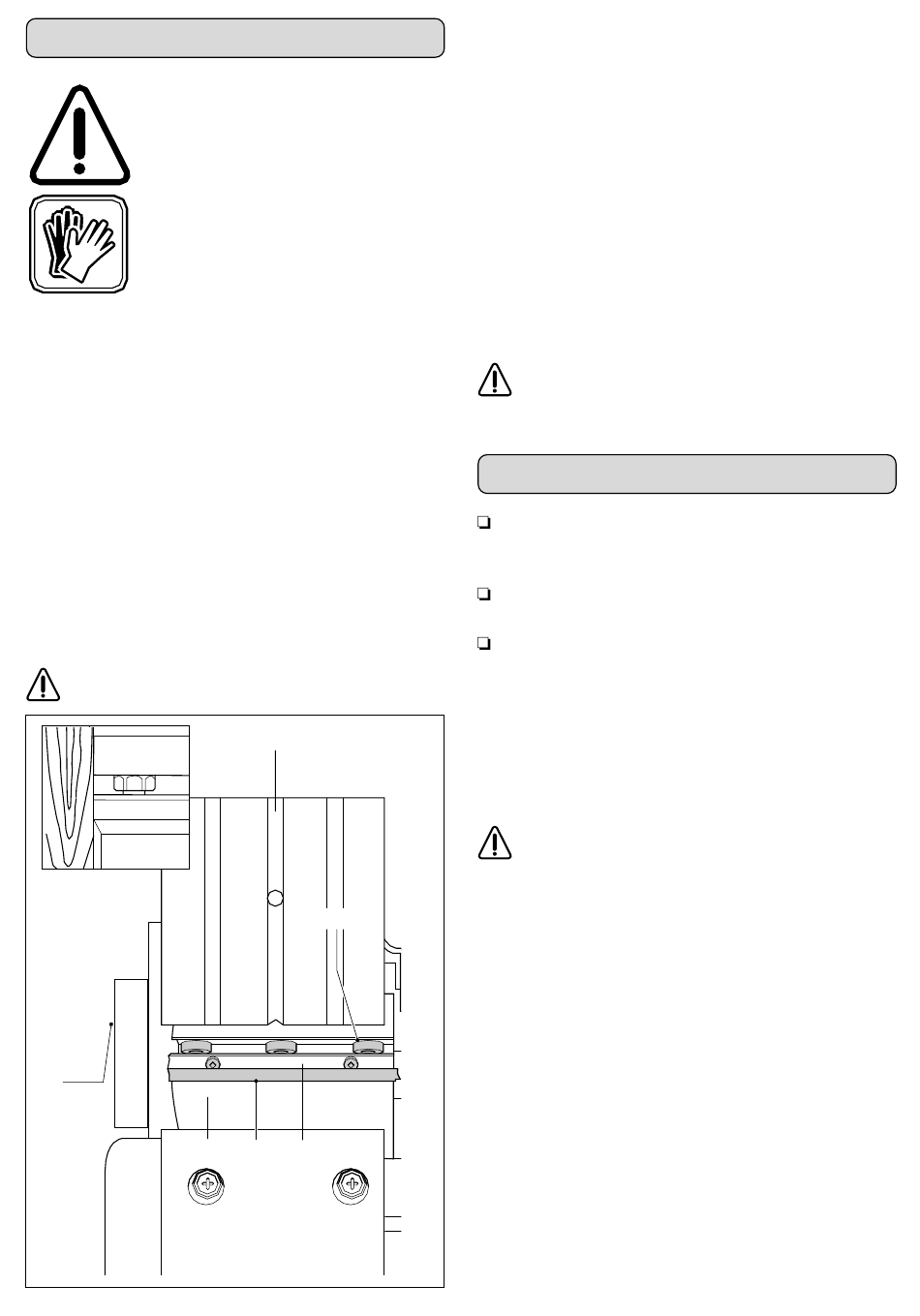

Hobelmesser ausbauen
– Zum Wenden oder Ersetzen des Hobelmessers,
Messerkopf 19 in entsprechende Position brin-
gen (siehe Bild).
– Schrauben 18 mittels des im Lieferumfang ent-
haltenen Gabelschlüssel lösen.
– Falzschutz 9 wegklappen.
– Messerkopf 19 etwas drehen und Messer-
halter 21 mit Holzstück seitlich aus dem Messer-
kopf herausschieben.
– Hobelmesser 20 vom Messerhalter 21 heraus-
ziehen.
– Stark verharzte Hobelmesser am besten vorher
mit Spiritus bzw. Petroleum behandeln.
Wechseln Sie immer beide Hobelmesser aus.
9
19
8
Schutzhandschuhe
17
18
21
20
Hobelmesser einsetzen
Vor dem Wiedereinsetzen eines neuen bzw. gewen-
deten Hobelmessers 20 gegebenfalls dieses sowie
den Messerhalter von Schmutz befreien.
Bei der Montage ist darauf zu achten, daß der
Messerhalter 21 einwandfrei in der Aufnahmefüh-
rung des Messerkopfes 19 sitzt.
Hinweis: Um einwandfrei falzen zu können ist es
wichtig, daß das Hobelmesser an der Seitenkante
der hinteren Hobelsohle bündig ausgerichtet wird.
Dies kann beispielsweise mit einem geraden Holz-
stück (Lineal) überprüft werden (siehe Bild).
Hobelmesser 20/Messerhalter 21
ausrichten und Schrauben 18 wieder gut festziehen.
Vor Wiederinbetriebnahme sind die Messer
auf festen Sitz und einwandfreien Lauf zu
prüfen.
Arbeitshinweise
Zu starker Vorschub mindert erheblich das Lei-
stungsvermögen des Gerätes und verringert die
Lebensdauer des Messers.
Nur scharfe Hobelmesser bringen gute Schnittlei-
stung und schonen das Gerät.
Messer rechtzeitig erneuern. Entsprechende Qua-
lität garantiert das Würth-Zubehör-Programm.
Flächen hobeln
Das Gerät eingeschaltet an das Werkstück heran-
führen und darauf achten, daß die vordere Hobel-
sohle ganzflächig auf der Werkstückoberfläche auf-
liegt.
Wird das Gerät direkt auf das Werkstück auf-
gesetzt besteht Rückschlaggefahr durch das
laufende Hobelmesser!
Den Hobel mit beiden Händen und gleichmäßigem
Vorschub über die zu bearbeitende Fläche führen.
Beim Glatthobeln von Flächen empfiehlt es sich, nur
geringe Spantiefen einzustellen und den Hobelvor-
gang mehrmals zu wiederholen.
Kanten anfasen
Die in der vorderen Hobelsohle befindlichen V-
Nuten 17 ermöglichen schnelles und einfaches An-
fasen von Werkstückkanten.
Dazu den Hobel mit V- Nut auf die Werkstückkante
aufsetzen und an dieser entlangführen.
Während des Anfasvorganges auf konstante Win-
kellage (45°) und gleichmäßigen Vorschub achten.
