orfit SUSPAN 2 Gebrauchsanweisung

FAULT ANALYSIS SERVICE
The Suspan is equipped with a security Le Suspan est équipé d'un thermostat de
thermostat. It switches off the Suspan sécurité coupant l'alimentation dès que la
when the heating element temperature température du fond atteint une
reaches over 95°C (203°F). The red pilot température de plus de 95°C.
lampe (overheating) is lit. Add water and Le témoin lumineux rouge
press the RESET button to switch on the (surchauffement) s'allume. Ajouter de
appliance again. l'eau et ensuite presser le bouton RESET
afin de redémarrer l'appareil.
This Suspan has a built-in fuse that
switches off the appliance in case of Le Suspan est équipé de deux sécurités
electrical breakdown. qui se déclenchent dès qu'il y a une
NOTE : a new electrical diagram is in panne électrique.
preparation. NOTE : un nouveau schéma électrique
est en préparation.
In case of breakdown, please check the
following points in order to trace the En cas de panne, veuillez d'abord vérifier
reason for the failure before contacting les points suivants avant de contacter
your ORFIT Industries dealer: votre distributeur Orfit. Ceci vous
permettra peut être de pouvoir y remédier
vous-même :
Defect: Panne:
The appliance cannot be switched on Impossibilité de mise en marche de
(orange pilot lamp does not switch on): l'appareil. Le témoin lumineux ne
s'allume pas.
Possible causes: Causes possibles:
• Plug is not properly put in socket. • Branchement électrique ?
• Failure of main supply to the • Coupure dans l'alimentation
socket. électrique
• Main fuse or built-in fuse is • Fusible d'appareil défectueux
defective.
Solution: Solution:
• Put the plug in the socket properly. • Brancher la prise électrique
• Check the main fuse. • Eventuellement brancher le courant
• Contact distributor. • Contacter le distributeur
• Contacter le distributeur
Defect: Panne:
The appliance does not heat. L'appareil ne chauffe pas
Causes possibles:
Possible causes:
• Boil out security is activated. • Thermostat de sécurité coupé
• Security thermostat is defect. • Thermostat de réglage défectueux
Solution: Solution:
• Fill the Suspan with water. • Remplir d'eau
• Contact distributor. • Contacter le distributeur
EL. DIAGRAM
SCHEMA ELECTRIQUE
EL. SCHEMA
L P1
ELEKTRO-SCHEMA
L
N
L P1
Switch
INSTRUCTIONS FOR USE - WATER BATH SUSPAN NO. 2 - Ref.32500/0
SICHERHEIT FOUTANALYSE
Das Gerät ist mit einem De Suspan is uitgerust met een
Übertemperatur-Thermostat ausgerüstet, droogkookbeveiliging die het apparaat
der es ausschaltet falls die uitschakelt wanneer de bodem-
Heizbodentemperatur den Wert von 95°C temperatuur oploopt boven 95°C.
überschreitet. Het rood verklikkerlampje
Die Kontrollampe (Überhitzung) leuchtet, (oververhitting) brandt. Eerst water
Wasser nachfüllen und den RESET bijvullen en dan de reset-knop indrukken
Knopf eindrücken um das Gerät wieder om het apparaat weer aan te schakelen.
einzuschalten.
De suspan 2 is uitgerust met 2 zekeringen
Die Suspan hat zwei die het toestel uitschakelen in geval van
Sicherheits-thermostate, die das Gerät bei
elektrisch defect.
eiener elektrischen Panne ausschalten. Nota: er komt een diagramwijziging
Bemerkung : ein neues Elektro-Schema
ist in Vorbereitung.
Voor u uw Orfit Industries verdeler
contacteert in geval van defect, wordt u
Bevor Sie Ihre nächste Orfit verzocht eerst even de volgende punten
Service-Stelle anrufen, beachten Sie bitte
na te gaan om desgevallend de reden van
folgende Punkte, um eventuell die het defect zelf op te sporen:
Ursache des Fehlers schon zu finden:
Fehler: Defect:
Gerät kann nicht in Betrieb genommen Het apparaat kan niet aangezet worden
werden. (Controlelampje licht niet op bij
Kontrollampe leuchtet nach Einschalten inschakeling)
nicht auf.
Mögliche Ursachen:
Mogelijke oorzaken:
• Netstecker gut eingesteckt ? • Stekker niet goed in het stopcontact
• Anlageschalter (falls vorhanden) • Geen spanning op het stopcontact
eingeschaltet:
• Apparaat-zekering defect
• Apparate- oder Netzsicherung defekt
Wie beheben: Hoe oplossen:
• Stecker einstecken • Stekker insteken
• Netzsicherung kontrollieren
• Controleer de net-zekering
• Verteiler kontaktieren • Verdeler contacteren
Fehler: Defect:
Gerät heizt nicht
Het apparaat warmt niet op
Mögliche Ursachen: Mogelijke oorzaken:
• Sicherheitsthermostat ausgeschaltet Droogkookbeveiliging geactiveerd
• Arbeitsthermostat defekt Werkingsthermostaat defect
Wie beheben: Hoe oplossen:
• Wasser nachfüllen Vul water bij in de suspan
• Verteiler kontaktieren Verdeler contacteren
Thermostat
Element
Green Orange
Security
Red

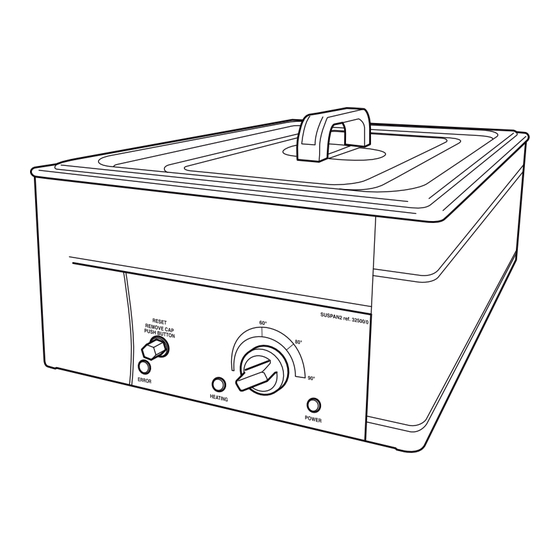

SUSPAN 2
Instructions for use
Mode d'emploi
Gebrauchsanweisung
Gebruiksaanwijzing
V4 / 14 06 2011
- ref. 32500/0
