Informazioni
Come utilizzare gli
accessori Exact Pipe
Bench 170

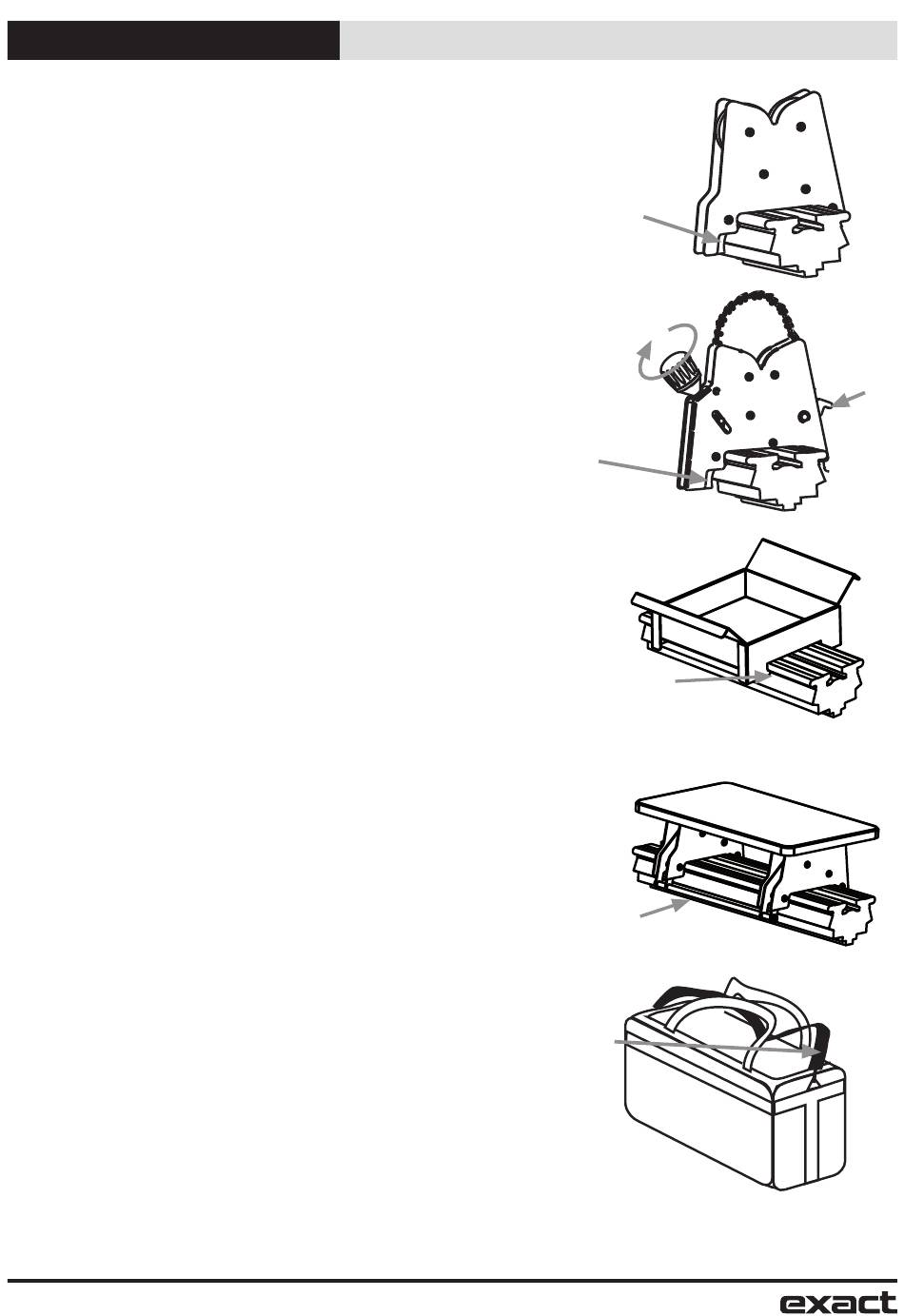

Pipe Support (Supporto per
tubazioni)
I Pipe Supports (supporti per tubature) consen-
tono uno scorrimento uniforme del tubo durante
il taglio. Inoltre, supportano l'altra estremità del
tubo durante l'utilizzo di una morsa a catena. Il
processo di taglio avviene al centro di 2 coppie
di supporti per tubature. Il diametro esterno
massimo del tubo è 170mm (6,7") e la lunghez-
za massima del tubo è 3m (120").
Chain Vice (Morsa a catena)
La Chain Vice (morsa a catena) tiene il tubo
saldamente in posizione, per esempio quando
si realizza una fi lettatura. Fissare la Chain Vice
(morsa a catena) e un Pipe Support (supporto
del tubo) al banco, quindi posizionare il tubo
su entrambi i componenti. Sollevare la catena
sopra il tubo sistemandola sotto il gancio.
Serrare la catena attorno al tubo ruotando la
manopola. Il diametro esterno massimo del
tubo è 170mm (6,7") e la lunghezza massima
del tubo è 3m (120").
Chip Tray (Vassoio di raccolta
dei trucioli)
Il Chip Tray (vassoio di raccolta dei trucioli)
contribuisce a mantenere pulita l'area di lavoro
raccogliendo la maggior parte dei trucioli duran-
te il processo di taglio.
Work Table (Banco di lavoro)
Il Work Table (banco di lavoro) può essere
utilizzato per svariate tipologie di lavoro e appli-
cazioni. Inoltre, è anche possibile fi ssare una
morsa al banco di lavoro.
Tool Bag (Borsa degli utensili)
La Tool Bag (borsa degli utensili) può conserva-
re e trasportare tutti i componenti necessari per
l'assemblaggio dei tubi. Contiene anche spazio
a suffi cienza per contenere tutti gli accessori
Pipe Bench.
Pipe Support
(Supporto
per tubazioni)
Tira per
rilasciare
Chain Vice
Morsa a catena
(
Ruota per
serrare
Tira per
rilasciare
Chip Tray (Vassoio di
raccolta dei trucioli)
Fissa il gancio
sotto il profi lo
Work Table
(Banco di lavoro)
Tira per rilasciare
Tool Bag (Borsa
degli utensili)
Fissa la bor-
sa sotto il
banco dalla
tracolla
19
italiano
)
La ca-
tena va
sotto il
gancio
