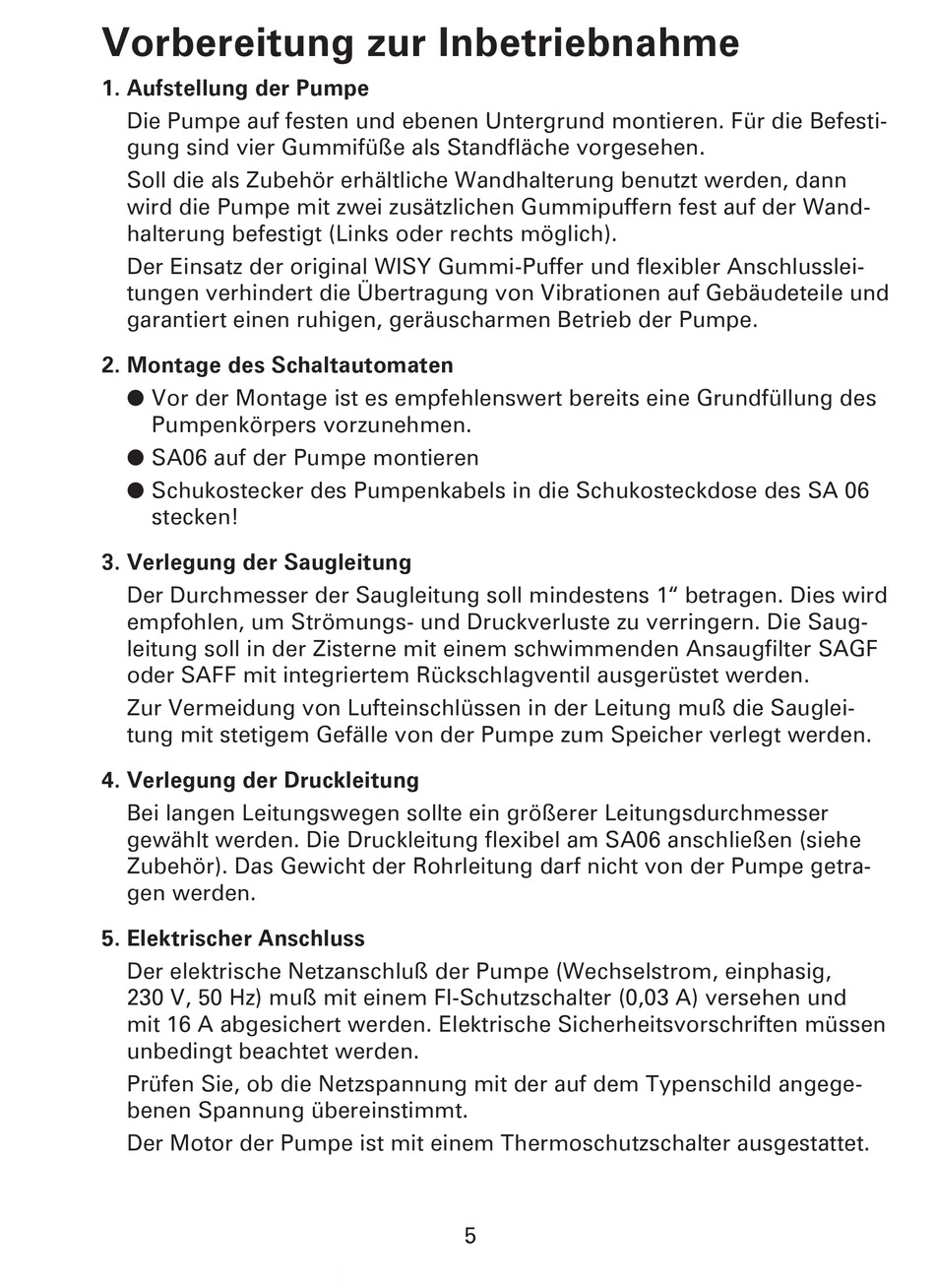

Vorbereitung zur Inbetriebnahme
1. Aufstellung der Pumpe
Die Pumpe auf festen und ebenen Untergrund montieren. Für die Befesti-
gung sind vier Gummifüße als Standfläche vorgesehen.
Soll die als Zubehör erhältliche Wandhalterung benutzt werden, dann
wird die Pumpe mit zwei zusätzlichen Gummipuffern fest auf der Wand-
halterung befestigt (Links oder rechts möglich).
Der Einsatz der original WISY Gummi-Puffer und flexibler Anschlusslei-
tungen verhindert die Übertragung von Vibrationen auf Gebäudeteile und
garantiert einen ruhigen, geräuscharmen Betrieb der Pumpe.
2. Montage des Schaltautomaten
Vor der Montage ist es empfehlenswert bereits eine Grundfüllung des
Pumpenkörpers vorzunehmen.
SA06 auf der Pumpe montieren
Schukostecker des Pumpenkabels in die Schukosteckdose des SA 06
stecken!
3. Verlegung der Saugleitung
Der Durchmesser der Saugleitung soll mindestens 1" betragen. Dies wird
empfohlen, um Strömungs- und Druckverluste zu verringern. Die Saug-
leitung soll in der Zisterne mit einem schwimmenden Ansaugfilter SAGF
oder SAFF mit integriertem Rückschlagventil ausgerüstet werden.
Zur Vermeidung von Lufteinschlüssen in der Leitung muß die Sauglei-
tung mit stetigem Gefälle von der Pumpe zum Speicher verlegt werden.
4. Verlegung der Druckleitung
Bei langen Leitungswegen sollte ein größerer Leitungsdurchmesser
gewählt werden. Die Druckleitung flexibel am SA06 anschließen (siehe
Zubehör). Das Gewicht der Rohrleitung darf nicht von der Pumpe getra-
gen werden.
5. Elektrischer Anschluss
Der elektrische Netzanschluß der Pumpe (Wechselstrom, einphasig,
230 V, 50 Hz) muß mit einem FI-Schutzschalter (0,03 A) versehen und
mit 16 A abgesichert werden. Elektrische Sicherheitsvorschriften müssen
unbedingt beachtet werden.
Prüfen Sie, ob die Netzspannung mit der auf dem Typenschild angege-
benen Spannung übereinstimmt.
Der Motor der Pumpe ist mit einem Thermoschutzschalter ausgestattet.
5
