Anleitung
zur Installation der Saugpumpe AspriPlus
und Hinweise zur Nutzung
Einsatzbereich

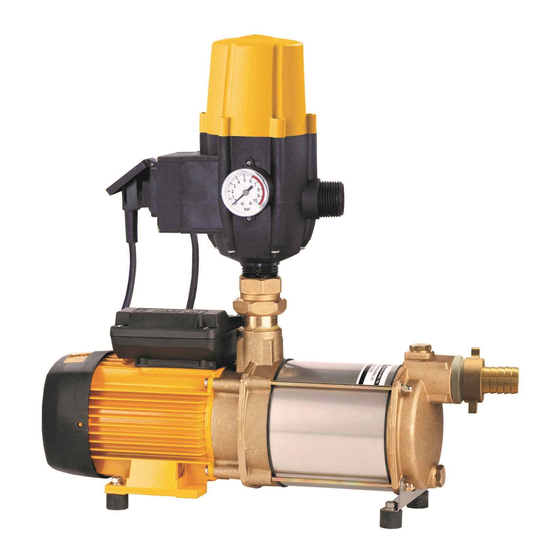

Saugende, mehrstufige Kreiselpumpe mit Entlüftungshilfe zur Regenwas-
serförderung aus Speichern. Sie ist geeignet für die Versorgung von WC-
Spülungen, Waschmaschinen, Außenzapfstellen sowie gewerbliche Anwen-
dungen. Ausführungen: AspriPlus 15/3 (3-stufig), AspriPlus 15/4 (4-stufig),
AspriPlus 15/5 (5-stufig).
Mit montiertem Schaltautomat schaltet beim Öffnen einer Verbrauchsstelle
im Haus automatisch die Pumpe ein. Nach Schließen der Verbrauchsstelle
baut die Pumpe einen Druck in der Leitung auf und schaltet ab.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für wisy AspriPlus 15/3
- Seite 1 Saugende, mehrstufige Kreiselpumpe mit Entlüftungshilfe zur Regenwas- serförderung aus Speichern. Sie ist geeignet für die Versorgung von WC- Spülungen, Waschmaschinen, Außenzapfstellen sowie gewerbliche Anwen- dungen. Ausführungen: AspriPlus 15/3 (3-stufig), AspriPlus 15/4 (4-stufig), AspriPlus 15/5 (5-stufig). Mit montiertem Schaltautomat schaltet beim Öffnen einer Verbrauchsstelle im Haus automatisch die Pumpe ein.
- Seite 2 Druckseitig: wurfmutter, fl achdichtend montierte Gummifüße zur optimalen Vibrations- und Schalldämpfung sowie zur sicheren Montage auf der WISY Wandhalterung Schaltautomat SA 06, Einschaltdruck 1,5 bar, mit Manometer und Schu- kosteckdose, 1¼“Außengewinde (Eingang) 1”-Außengewinde (Ausgang), Betriebsanzeige (Leuchtdioden). Art.-Nr.: SA 06 50 Schaltautomat SA...
- Seite 3 Zubehör separat bestellen Schlauchverbindung zwischen Pumpe und Leitungssystem im Haus ¾“-Verbindungsschlauch mit Kugelhahn. Für Verbindung zwischen Pumpe und der Hausinstal- lation. Zur Vibrations- und Schalldämpfung. Bestehend aus Verbindungsschlauch 0,50 m, aus hochelastischem, alterungsbeständigem Spezialkautschuk mit Edelstahlumfl echtung und -verpressung, 1“-Überwurfmutter, ¾”-Messing- Kugelhahn mit Innengewinde.
-
Seite 4: Aufbau Und Funktionsweise
Wir empfehlen ein Rückschlagventil in die Saugleitung einzubauen. Damit bleibt die Leitung mit Wasser gefüllt und es kann sofort bei Einschalten der Pumpe Wasser gefördert werden, ohne daß zuerst die Luft aus dem Saug- schlauch herausgepumpt wird. (Bei Verwendung eines WISY-Ansaugfilters ist ein Rückflußverhinderer integriert). Druckseite... - Seite 5 Pumpe mit zwei zusätzlichen Gummipuffern fest auf der Wand- halterung befestigt (Links oder rechts möglich). Der Einsatz der original WISY Gummi-Puffer und flexibler Anschlusslei- tungen verhindert die Übertragung von Vibrationen auf Gebäudeteile und garantiert einen ruhigen, geräuscharmen Betrieb der Pumpe.
-
Seite 6: Wartung
Inbetriebnahme Füllen Sie den Pumpenkörper über den Einfüllstutzen vollständig mit Was- ser. Alle vorhandenen Absperrventile öffnen und den Stecker des SA 06 in die elektrische Netz-Steckdose stecken. Nach einer kurzen Verzögerungszeit, abhängig von Querschnitt und Länge der Leitungen, wird Wasser gefördert. Es kann erforderlich sein, den Start- vorgang durch Drücken der roten Resettaste am SA 06 zu wiederhohlen. -
Seite 7: Hinweise Zur Störungsbeseitigung
Hinweise zur Störungsbeseitigung Art der Störung Mögliche Ursache Abhilfe Motor startet nicht a) Pumpe ist blockiert a) Pumpe ausbauen und technischen Kundendienst informieren b) Falsche Spannung b) Netzspannung mit der auf dem c) Thermoschutzschalter hat Typenschild angegebenen Pum- ausgelöst penspannung vergleichen d) Lufteintritt c) Warten bis Thermoschutzschalter sich zurückstellt... -
Seite 8: Technische Daten
Technische Daten AspriPlus Leistungsaufnahme - AspriPlus 15/3: Motorleistung / Eff. Leistung / Kondensator 0,61 kW/0,37 kW/12µF - AspriPlus 15/4: Motorleistung / Eff. Leistung / Kondensator 0,70 kW/0,55 kW/16µF - AspriPlus 15/5: Motorleistung / Eff. Leistung / Kondensator 0,95 kW/0,75 kW/20µF Netzanschluß... -
Seite 9: Konformitätserklärung
- Motorwelle, Laufräder, Zugschrauben: Edelstahl - Abdeckhaube, Elektrodose: Polypropylen - Gleitringdichtung: Kohle/Keramik Konformitätserklärung Die WISY AspriPlus-Pumpen entsprechen den Sicherheitsbestimmungen der Maschinenrichtlinie 98/37/EG, der Richtlinien der elektromagnetischen Ver- träglichkeit 89/336/EG, der Niederspannungs-Richtlinie 72/23/EWG, und der europäischen Vorschrift EN 60.335 -2 -41... - Seite 10 Maße AspriPlus mit Schaltautomat AspriPlus ohne Schaltautomat AspriPlus/Maß 15/3 15/4 15/5 Alle Maße in mm.
-
Seite 11: Garantie
WISY übernimmt die Garantieverpflichtung für die mehrstufige Kreiselpumpe AspriPlus, wenn nachweislich folgende Voraussetzungen erfüllt sind: 1. Das Gerät wurde von einem WISY-Fachhändler in der Bundesrepublik Deutschland bezogen. Beim Bezug von einem WISY-Fachhändler in ande- ren Ländern der Europäischen Union können andere bzw. zusätzliche Bedin- gungen gelten. - Seite 12 Interessante Informationen sowie den Produktkatalog sehen Sie auch im Internet unter www.wisy.de Geräte-Nr. Ihr Gerät trägt die Registrierte Hersteller-Gerätenummer: WISY AG Haustechniksysteme, Filtertechnik D-63699 Kefenrod, Oberdorfstraße 26 Telefon +49 (0) 60 54-91 21-0, Fax +49 (0) 60 54-91 21-29 Internet: www.wisy.de, E-Mail: info@wisy.de...
