VONYX STM2290 Gebrauchsanleitung Seite 8

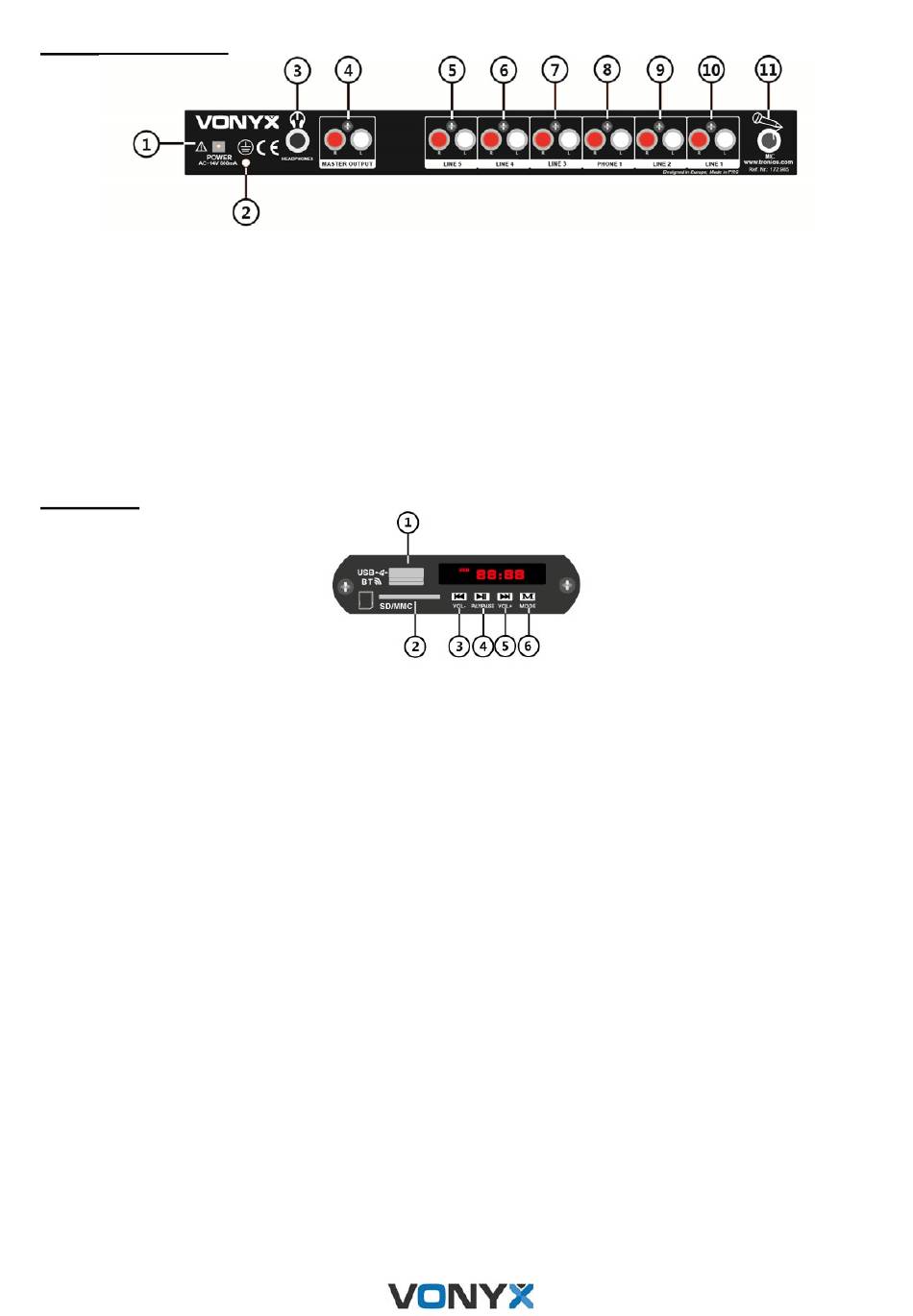

ACHTERPANEEL
1. AC12V ingang
2. GND Aardaansluiting voor een platenspeler
3. KOPTELEFOON 6.35mm
4. MASTER Deze wordt aangesloten op een versterker via een audio kabel met RCA connectoren
5. LINE 5 ingang signaal
6. LINE 4 ingang signaal
7. LINE 3 ingang signaal
8. PHONE 1 ingang signaal
9. LINE 2 ingang signaal
10. LINE 1 ingang signaal
11. MICROFOON
DISPLAY
1. USB Steek de USB stick in dit slot. De unit leest alleen .mp3 file formaten
2. SD KAART Steek de SD kaart in dit slot. De unit leest alleen .mp3 file formaten
3. MP3 U selecteert de volgende track (kort indrukken) of verhoogt het volume (lang indrukken)
4. MP3 U start de Playback- of Pauze functie
5. MP3 U selecteert de volgende track (kort indrukken) of verhoogt het volume (lang indrukken)
6. MODE Om een audiobron te selecteren
8
