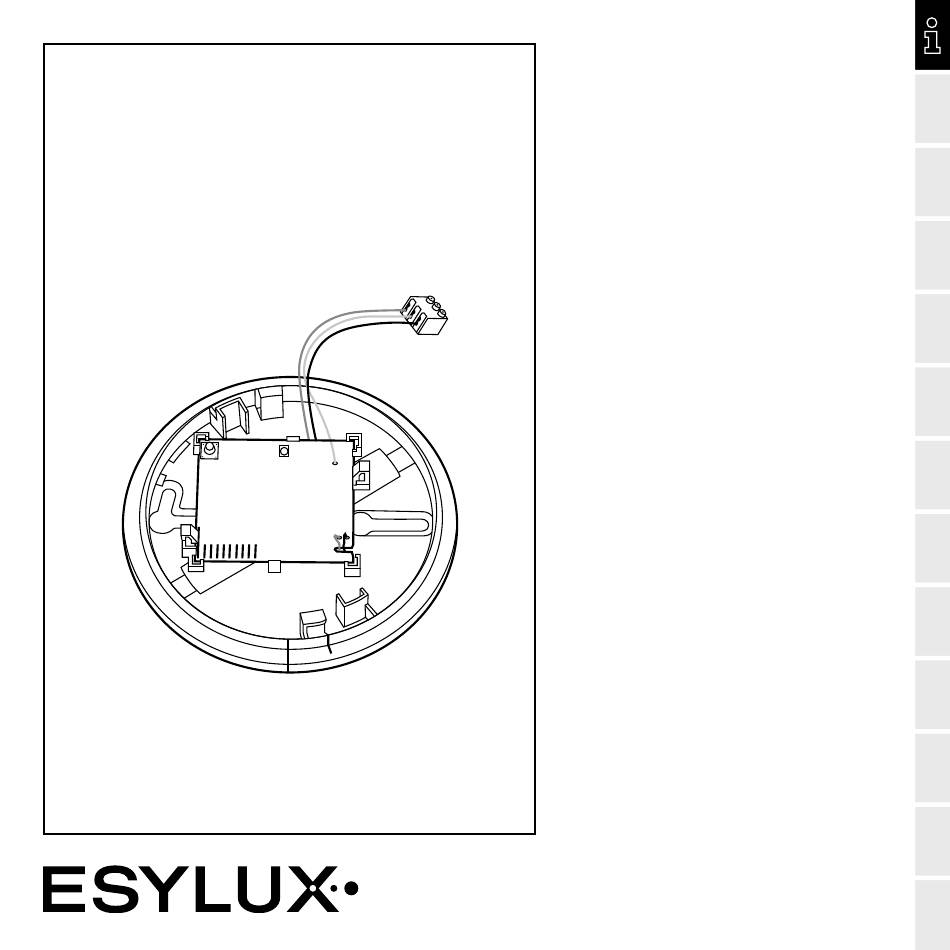

PROTECTOR KRF TCV 2G
FUNK-VERNETZUNGSMODUL
MA00554801
RADIO NETWORK MODULE
MODULE RADIO DE MISE EN RÉSEAU
DRAADLOZE NETWERKMODULE
TRÅDLØST SYSTEMOPSÆTNINGSMODUL
RADIONÄTVERKSMODUL
RADIOVERKOTUSMODUULIN
TRÅDLØS FORBINDELSEMODUL
MODULO RADIO DI RETE
MÓDULO DE INTERCONEXIÓN POR RADIO
MÓDULO DE LIGAÇÃO VIA RÁDIO
РАДИОМОДУЛЬ СОЗДАНИЯ СЕТИ
www.esylux.com
DE
DE
GB
GB
FR
FR
NL
NL
DK
DK
SE
SE
FI
FI
NO
NO
IT
IT
ES
ES
PT
PT
RU
RU
Inhaltsverzeichnis
Verwandte Anleitungen für ESYLUX PROTECTOR KRF TCV 2G
Inhaltszusammenfassung für ESYLUX PROTECTOR KRF TCV 2G
- Seite 1 RADIO NETWORK MODULE MODULE RADIO DE MISE EN RÉSEAU DRAADLOZE NETWERKMODULE TRÅDLØST SYSTEMOPSÆTNINGSMODUL RADIONÄTVERKSMODUL RADIOVERKOTUSMODUULIN TRÅDLØS FORBINDELSEMODUL MODULO RADIO DI RETE MÓDULO DE INTERCONEXIÓN POR RADIO MÓDULO DE LIGAÇÃO VIA RÁDIO РАДИОМОДУЛЬ СОЗДАНИЯ СЕТИ •• PROTECTOR KRF TCV 2G www.esylux.com...
- Seite 2 ABB. • FIG. • РИС. 1 ABB. • FIG. • РИС. 2...
- Seite 3 ABB. • FIG. • РИС. 3 ABB. • FIG. • РИС. 4 ABB. • FIG. • РИС. 5 > 1 m < 25 m ABB. • FIG. • РИС. 6 ABB. • FIG. • РИС. 7 > 1 m...
-
Seite 4: Sicherheitshinweise
MoNTAGE- UNd BEdIENUNGSANLEITUNG Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies Funktionieren zu gewährleisten, lesen Sie bitte diese Montage-/Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können. 1 • SICHERHEITSHINWEISE ACHTUNG: Arbeiten an elektrischen Systemen dürfen nur von autorisiertem Fachpersonal unter... - Seite 5 Bis zu 8 autarke Funk-Gruppen können programmiert werden, um sich z.B. in Mehrfamilienhäusern nicht gegenseitig zu stören. Die Funkmodule derselben Funk-Gruppe dürfen nur innerhalb eines Gebäudes untergebracht sein und nicht teilweise in Nachbargebäuden installiert werden. 3 • BETRIEB / TEST Betrieb Jeder Melder/Funkmodul, der ein Funksignal direkt vom Verursacher derselben Funk-Gruppe empfängt, leitet dieses automatisch einmal weiter. Die Weiterleitung erfolgt erst, wenn der Funkkanal frei ist, um eine Datenkollision zu vermeiden. Die Weiterleitung quittiert der jeweils sendende Melder durch 3-4 kurze Töne im Abstand von etwa 5 Sek. Ist der Kanal wieder frei, leitet der nächste Melder/Funkmodul das Signal weiter und quittiert, usw.
- Seite 6 4 • PROGRAMMIERUNG / INBETRIEBNAHME HINWEIS: Wir empfehlen die Programmierung der Funkmodule und gegebenenfalls des PRoTECToR Control Panels in der eigenen Werkstatt (oder ähnlich) durchzuführen, um eine Lärmbelästigung des Kunden möglichst gering zu halten. Kennzeichnen Sie die Melder und fertigen Sie eine Liste für sich zur Montage und für den Kunden an.
- Seite 7 Anlegen einer Funk-Gruppe Es dürfen immer nur die 2 Funkmodule zurzeit in Betrieb gesetzt werden, die gerade programmiert werden sollen und nicht alle gleichzeitig. Halten Sie bei einem Funkmodul die Taste (Abb. 1.2) für ca. 2-3 Sek. gedrückt. Die rote LED (Abb. 1.1) beginnt dann ca. 1 Mal pro Sek. zu blinken. Taste wieder loslassen. Das Funkmodul befindet sich für ca. 60 Sek. im Programmiermodus. Betätigen Sie sofort danach bei einem weiteren Funkmodul die Taste (Abb. 1.2) für ca. 2-3 Sek. Die rote LED (Abb. 1.1) beginnt dann ca. 1 Mal pro Sek. zu blinken. Taste wieder loslassen. Das Funkmodul befindet sich für ca. 60 Sek. im Programmiermodus. Beide Funkmodule programmieren sich dabei gegenseitig automatisch in eine Funk-Gruppe ein. Der Programmier-Vorgang kann insgesamt bis zu ca. 60 Sek. dauern. War die Programmierung erfolgreich, leuchten an beiden Funkmodulen die roten LEDs (Abb. 1.1) für 2-3 Sek. permanent. Sollten nach ca. 60 Sek. die roten LEDs nicht permanent für 2-3 Sek. leuchten, war der Programmier- Vorgang nicht erfolgreich und die Funkmodule gehen wieder zurück in den Normalmodus. In diesem Fall muss der Programmier-Vorgang wiederholt werden. Es können bis zu 30 Funkmodule einer Funk-Gruppe zugeordnet werden. Erweitern einer bestehenden Funk-Gruppe Es dürfen immer nur die 2 Funkmodule zurzeit in Betrieb gesetzt werden, die gerade programmiert werden sollen und nicht alle gleichzeitig.
- Seite 8 Anlegen einer zusätzlichen Funk-Gruppe Es dürfen immer nur die 2 Funkmodule zurzeit in Betrieb gesetzt werden, die gerade programmiert werden sollen und nicht alle gleichzeitig. Gehen Sie so vor wie in Anlegen einer Funk-Gruppe beschrieben. Programmieren Sie lediglich die Funkmodule, die in die zusätzliche Funk-Gruppe aufgenommen werden sollen. Beziehen Sie dabei kein Funkmodul einer bereits vorhandenen Funk-Gruppe mit ein. Bis zu 8 autarke Funk-Gruppen sind möglich.
-
Seite 9: Montage
5 • MONTAGE HINWEIS: Beachten Sie die Anleitung des Rauchwarnmelders. HINWEIS: • Vermeiden Sie feuchte Umgebungen und extreme Temperaturen (Abb. 3). • Beachten Sie, dass Metallflächen und metallhaltige Wände die Funk-Signale besonders stark dämpfen oder reflektieren können (Abb. 4). • Halten Sie bei der Montage einen Mindestabstand von 1 m zwischen den Funkmodulen und zum PRoTECToR Control Panel ein (Abb. -
Seite 10: Esylux Herstellergarantie
Besitzer von Altgeräten sind gesetzlich dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen. Informationen erhalten Sie von Ihrer Stadt- bzw. Gemeindeverwaltung. HINWEIS: Hiermit erklärt ESYLUX GmbH, dass sich das Produkt PRoTECToR KRF TCV 2G in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. -
Seite 11: Technische Daten
TECHNISCHE DATEN BATTERIEBETRIEB EMPFOHLENE BATTERIEN ULTRALIFE U9VL-J-P FREQUENZ 868 MHz SENDELEISTUNG <10 mW LUFTFEUCHTIGKEIT 10 %…90 % nicht kondensierend BETRIEBSTEMPERATURBEREICH 0 °C…+45 °C MASSE Ø 106 mm / Höhe 12 mm FARBE weiß, ähnlich RAL 9010 Technische und optische Änderungen vorbehalten. Aktuelle Informationen zum Produkt finden Sie immer auf der ESYLUX Homepage. - Seite 100 ESYLUX GmbH An der Strusbek 40, 22926 Ahrensburg/Germany Internet: www.esylux.com e-mail: info@esylux.com MA00554801...
