Inhaltszusammenfassung für G-U RZ2 2 A

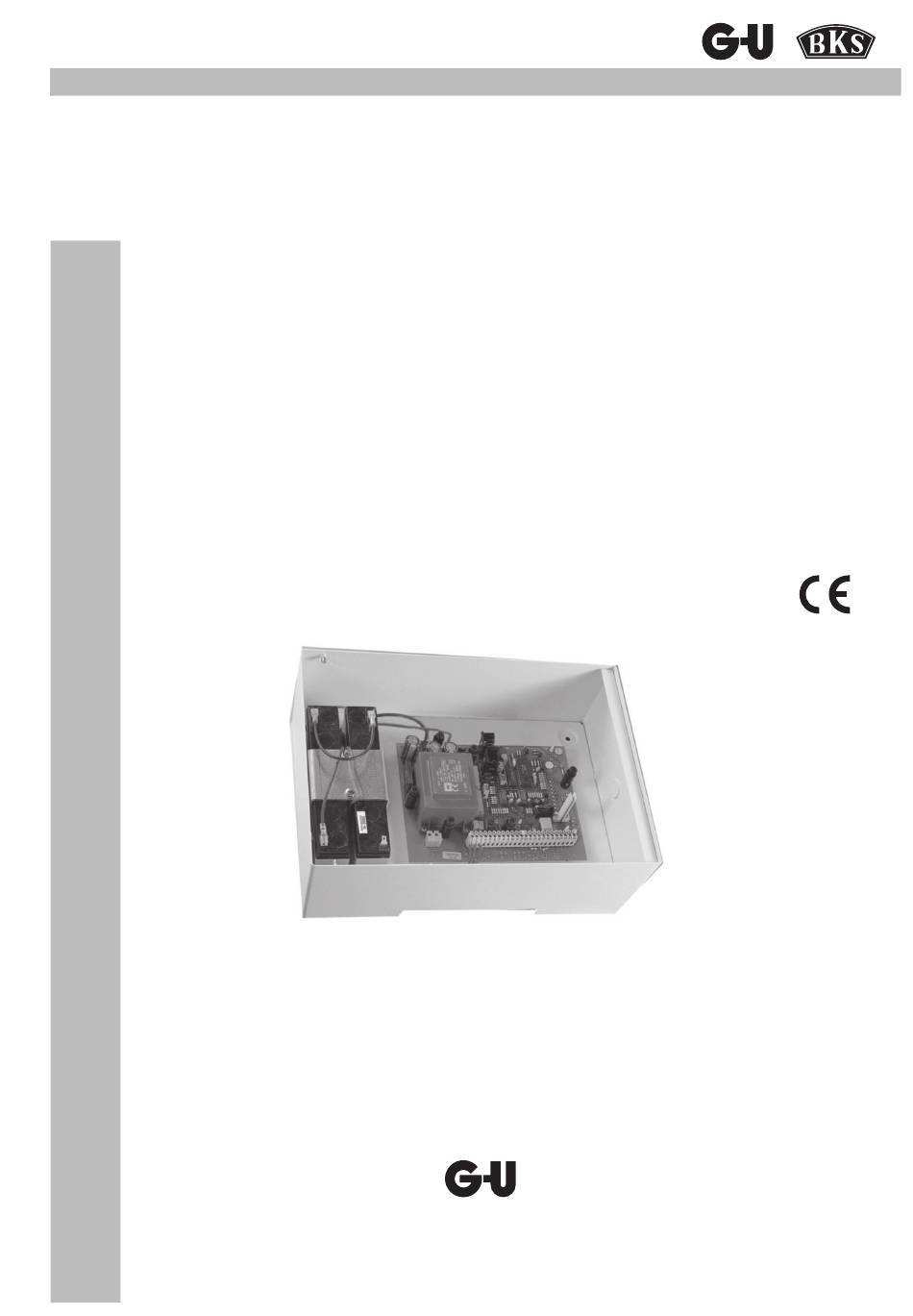

- Seite 1 Installations- und Funktionsbeschreibung Rauch- und Wärmeabzugszentrale RZ2 / 2 A Gretsch-Unitas GmbH Baubeschläge Johann-Maus-Str. 3 71254 Ditzingen www.g-u.com...
-
Seite 2: Beschreibung Rauch- Und Wärmeabzugsanlage System Rz2 / 2A
Rauch- und Wärmeabzugszentrale RZ2 / 2A Beschreibung Rauch- und Wärmeabzugsanlage System RZ2 / 2A Mit Herausgabe dieser Beschreibung werden frühere Ausgaben ungültig. Für Druckfehler oder technische Irrtümer überneh- men wir keine Gewähr. Die in dieser Unterlage enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Die Weitergabe und Vervielfältigung dieser Unterlage, sowie Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. -
Seite 3: Inhaltsverzeichnis
Rauch- und Wärmeabzugszentrale RZ2 / 2A Kapitel Seite Inhalt Bedeutung und Vorteile der RZ2 / 2A Qualitätsrichtlinien Installation und Einstellung Vorschriften für Aufstellung und Montage Unfallverhütungsvorschriften Technische Daten Elektrische Daten und Anschlusswerte Mechanische Daten Umgebungstemperaturbereich Aufbau der RWA-Zentrale RZ2 Leistungsmerkmale und Komponenten der RWA-Zentrale RZ2 Notstrom-Akkumulatoren Grundplatine Optionen... -
Seite 4: Bedeutung Und Vorteile Der Rz2 / 2A
Rauch- und Wärmeabzugszentrale RZ2 / 2A Bedeutung und Vorteile der RZ2 / 2A -Rauch- und Wärmeabzugsanlage RZ2 dient der Überwachung automatischer wie manueller Melder und zur Steue- rung elektromotorischer Antriebe. Ein wesentlicher Vorteil dieser RWA-Zentrale liegt in der kompakten Bauweise und in den vielseitigen Möglichkeiten elektrischer Ansteuerung von Rauchabzügen in Form von Lichtkuppeln, Lichtbändern, Dachflä- chenfenstern sowie Dreh-, Kipp-, Klapp-, Schwing- und Senkklappflügeln. -
Seite 5: Installation Und Einstellung
Rauch- und Wärmeabzugszentrale RZ2 / 2A Installation und Einstellung Vorschriften für Aufstellung und Montage Einbau, Installation, Reparatur und Wartung von - Rauch- und Wärmeabzugsanlagen dürfen grundsätzlich nur von dafür geschultem Fachpersonal durchgeführt werden. Bei der Planung des Einsatzes einer Rauch- und Wärmeabzugsanlage sowie bei deren Aufstellung und Montage müssen u.a. -
Seite 6: Technische Daten
Rauch- und Wärmeabzugszentrale RZ2 / 2A Technische Daten Elektrische Daten und Anschlusswerte Betriebsspannung, primär: 230 V AC ± 5% Frequenz: 50 Hz Anschlussleistung: max. 48 VA Nenn-Betriebsspannung der motorischen Antriebe: 24 V DC (23..36 V DC) Schaltstrom der Antriebslinien: max. 2 A Ausgangsspannung der Linie: ca. -
Seite 7: Aufbau Der Rwa-Zentrale Rz2
Rauch- und Wärmeabzugszentrale RZ2 / 2A Aufbau der RWA-Zentrale RZ2... -
Seite 8: Leistungsmerkmale Und Komponenten Der Rwa-Zentrale Rz2
Rauch- und Wärmeabzugszentrale RZ2 / 2A Leistungsmerkmale und Komponenten der RWA-Zentrale RZ2 Leistungsmerkmale der Grundausstattung der RZ2: Zwei Melderlinien mit Leitungsüberwachung, zweckmäßig unterteilt in • Linie a für manuelle Melder (Handansteuerungseinrichtungen HSE -Taster), Linie b für automatische Melder oder externen Befehlen von Brandmeldeanlagen (BMA). •... -
Seite 9: Optionen
Rauch- und Wärmeabzugszentrale RZ2 / 2A Optionen Zur Erfüllung der Grundfunktion NOT-AUF bei Rauch- und Temperaturentwicklung sowie Lüftung genügt die Standardausführung. Durch entsprechende Steckplätze sind bei der RWA-Zentrale die folgenden Erweiterungen und Zusätze möglich: Relaiskarte REL65 Die Grundplatine verfügt über zwei Steckplätze zum Einsatz von je einer Relaiskarte REL 65, um die Befehle NOT-AUF und Störung mittels eines potentialfreien Kontaktes extern nutzen zu können. -
Seite 10: Übersicht Der Steckplätze Für Zusätze Und Erweiterungen
Rauch- und Wärmeabzugszentrale RZ2 / 2A Übersicht der Steckplätze für Zusätze und Erweiterungen Bei der Karte ZA71 ist durch Betäti- gung des Tasters TEST eine Kontrolle der eingestellten Zeit möglich. Die Betriebs-LED blinkt in der Häufig- keit der eingestellten Zeit, z.B. entspre- chen 15 Minuten 15-maligem Blinken. -
Seite 11: Übersicht Elektrokabelverlegung
Rauch- und Wärmeabzugszentrale RZ2 / 2A Übersicht Elektrokabelverlegung Wichtige Hinweise für die Verlegung der Elektrokabel • Die Elektroinstallation muss nach den geltenden gesetzlichen Vorschriften / Richtlinien erfolgen. In Deutschland sind das die VDE-Normen und die für das jeweilige Bundesland gültige MLAR. •... -
Seite 12: Berechnung Von Leitungsquerschnitt Und Leitungslänge
Rauch- und Wärmeabzugszentrale RZ2 / 2A Berechnung von Leitungsquerschnitt und Leitungslänge einfache Leitungslänge [m] Anzahl der Antriebe Leitungsquerschnitt [mm²] = _______________________________________ Faktor f Antrieb Leitungsquerschnitt [mm²] Faktor f Antrieb einfache Leitungslänge [m] = _______________________________________ Anzahl der Antriebe S160 Antrieb Faktor f Antrieb... -
Seite 13: Bedien- Und Anzeigeelemente Auf Der Grundplatine
Rauch- und Wärmeabzugszentrale RZ2 / 2A Bedien- und Anzeigeelemente auf der Grundplatine Achtung: Um bei der Installation spannungsfrei an der Zentrale RZ2 arbeiten zu können, ist es nötig, die Versorgungsspannung (230 V AC) über ein externes zweipoliges bzw. allpoliges Schalt- und Sicherungselement zu führen. -
Seite 14: Schematische Übersicht Der Anschlussmöglichkeiten
Rauch- und Wärmeabzugszentrale RZ2 / 2A Schematische Übersicht der Anschlussmöglichkeiten Achtung: Um bei der Installation spannungsfrei an der Zentrale RZ2 arbeiten zu können, ist es nötig die Versorgungsspannung (230 V AC) über ein externes zweipoliges bzw. allpoliges Schalt- und Sicherungselement zu führen. Die RZ2 verfügt über Anreihklemmen auf der Grundplatine, an denen sämtliche Anschlüsse, abgehend wie ankommend, aufgelegt werden. -
Seite 15: Anschlussmöglichkeiten An Die Melderlinieneingänge
Rauch- und Wärmeabzugszentrale RZ2 / 2A 10.1 Anschlussmöglichkeiten an die Melderlinieneingänge Beachte: Die Signale der Melderlinien sind in der RZ2 denen der Lüftungslinien übergeordnet. 10.1.1 Handansteuereinrichtungen RWA-Taster Handansteuereinrichtungen sind zum manuellen Auslösen von Rauch- und Wärmeabzugsanlagen im Brandfall erforderlich. Das Tastergehäuse ist in Anlehnung an DIN 14 655 und nach VdS-Richtlinie 2592 gefertigt. Alle Melde- und Auslöseele- mente liegen hinter einer Dünnglasscheibe, welche zur Auslösung eingeschlagen werden muss. -
Seite 16: Anschlussübersicht Der Melderlinieneingänge
Rauch- und Wärmeabzugszentrale RZ2 / 2A 10.2 Anschlussübersicht der Melderlinieneingänge RWA-Zentrale RZ2 Hinweis: Jede RZ2 verfügt über zwei getrennte Melderlinien: Linie a, Kl. 15 und 16, für manuelle Melder und Linie b, Kl. 17 und 18, für automatische Melder oder BMA-Signal „ausgelöst“. -
Seite 17: Anschlussmöglichkeiten An Die Antriebslinienausgänge
Rauch- und Wärmeabzugszentrale RZ2 / 2A 10.3 Anschlussmöglichkeiten an die Antriebslinienausgänge 10.3.1 Antriebe An die RWA-Zentrale RZ2 können Antriebe mit einer Gesamtstromaufnahme von max. 2 A angeschlossen werden. Um eine Störung durch Kurzschluss oder Leitungsbruch in der Zentrale anzeigen zu können, ist es notwendig ein Leitungs- Endmodul 70M am letzten oder einzigen Antrieb einzusetzen. -
Seite 18: Thermo-Maximalmelder In Der Antriebsleitung
Rauch- und Wärmeabzugszentrale RZ2 / 2A 10.3.2 Thermo-Maximalmelder in der Antriebsleitung Zusätzlich zu den Antrieben bzw. in Kombination mit ihnen, können auch mehrere Thermo-Maximalmelder in die Antriebsli- nie eingesetzt werden, wenn die Überwachung der Antriebsleitung eingeschaltet wurde. RWA-Zentrale RZ2... -
Seite 19: Anschlussmöglichkeiten An Die Lüftungseingänge
Rauch- und Wärmeabzugszentrale RZ2 / 2A 10.4 Anschlussmöglichkeiten an die Lüftungseingänge Beachte: Die Signale der Lüftungslinien sind in der RZ2 denen der Melderlinien untergeordnet. Ein Signal der Wind-/Regenkarte WR71 ist dem Lüftungstaster übergeordnet. An die Klemmen der Lüftungslinien können die folgenden Geräte angeschlossen werden: 10.4.1 Lüftungstaster Lüftungstaster sind zum manuellen Öffnen bzw. -
Seite 20: Anschluss Von Lüftungstaster Und Wind- Und Regensensor
Rauch- und Wärmeabzugszentrale RZ2 / 2A 10.5 Anschluss von Lüftungstaster und Wind- und Regensensor RWA-Zentrale RZ2... -
Seite 21: Anschluss Eines Anschaltmoduls
Rauch- und Wärmeabzugszentrale RZ2 / 2A 10.6 Anschluss eines Anschaltmoduls Das Anschaltmodul dient der Signalumformung von Dauer- in Impulskontakt. Bitte beachten: Bei Einbau des Anschaltmoduls ist ein größeres Gehäuse erforderlich. RWA-Zentrale RZ2... -
Seite 22: Anschluss Des Laufzeitmoduls Lzm
Rauch- und Wärmeabzugszentrale RZ2 / 2A 10.7 Anschluss des Laufzeitmoduls LZM Das Laufzeitmodul LMZ dient zur Hubbegrenzung der Antriebe im Lüftungsbetrieb. Bitte beachten: Bei Einbau des LMZ ist ein größeres Gehäuse erforderlich. -
Seite 23: Betrieb Und Wartung
Rauch- und Wärmeabzugszentrale RZ2 / 2A Betrieb und Wartung 11.1 Vor Inbetriebnahme ACHTUNG: Da die Zentrale RZ2 keinen Hauptschalter besitzt, muss die Versorgungsspannung (230 V AC) über ein ex- ternes zweipoliges bzw. allpoliges Schalt- und Sicherungselement geführt sein. Bei Anschluss von Fremdantrieben ist deren Eignung bauseitig in Eigenverantwortung zu prüfen! Vor Inbetriebnahme der Anlage müssen überprüft werden: •... -
Seite 24: Wartung Und Reparatur
Rauch- und Wärmeabzugszentrale RZ2 / 2A Wartung und Reparatur Es wird empfohlen, eine regelmäßige Wartung und Funktionsprüfung der gesamten Rauch- und Wärmeab zugsanlage durchzuführen. Eine Wartung muss gemäß DIN 18232, der VdS-Richtlinien, der Musterbauordnung und der Herstellerrichtli- nien im jährlichen Abstand ausgeführt werden, eine Funktionsprüfung sollte im monatlichen Turnus erfolgen. Die Überprüfung darf grundsätzlich nur von dafür geschultem Fachpersonal durchgeführt werden. -
Seite 25: Austausch Und Einbau Von Karten
Rauch- und Wärmeabzugszentrale RZ2 / 2A • Akkuspannung überprüfen. Sollte bei vorhandener Netzspannung eine Abweichung auftreten, so ist der Spannungswert nachzuregeln. • Einbaudatum des Akkumulators überprüfen und ggf. austauschen. Vier Jahre nach Einbau ist ein Austausch notwendig. • Nicht mehr funktionsfähige Akkumulatoren zur Entsorgung zum Sondermüll geben. •... -
Seite 26: Zertifikate, Herstellererklärung
Rauch- und Wärmeabzugszentrale RZ2 / 2A Zertifikate, Herstellererklärung... - Seite 27 Rauch- und Wärmeabzugszentrale RZ2 / 2A...
- Seite 28 Gretsch-Unitas GmbH Baubeschläge Johann-Maus-Str. 3 71254 Ditzingen www.g-u.com 0-45241-IA-0 Ausgabe 1 - 2/2009 - Änderungen vorbehalten 186-0-12-0-0.2...
