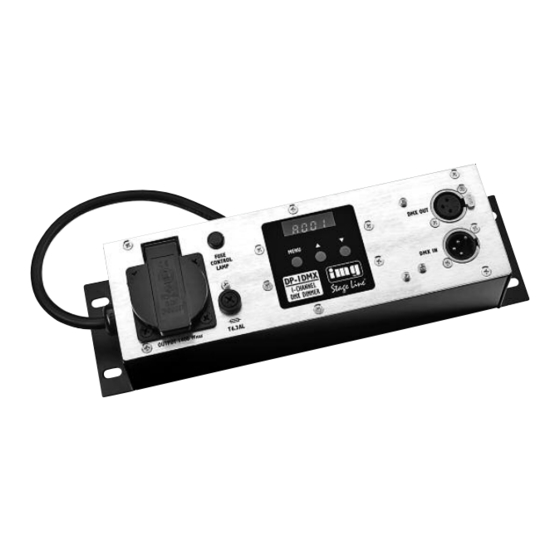

- Seite 1 DMX-DIMMER DMX DIMMER DIMMER DMX DIMMER DMX DP-1DMX Best.-Nr. 38.2390 BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL MODE D’EMPLOI • ISTRUZIONI PER L’USO • GEBRUIKSAANWIJZING MANUAL DE INSTRUCCIONES • INSTRUKCJA OBSŁUGI SIKKERHEDSOPLYSNINGER • SÄKERHETSFÖRESKRIFTER • TURVALLISUUDESTA...
- Seite 2 Bevor Sie einschalten … Before switching on … Wir wünschen Ihnen viel Spaß mit Ihrem neuen We wish you much pleasure with your new “img Gerät von „img Stage Line“. Bitte lesen Sie diese Stage Line” unit. Please read these operating Bedienungsanleitung vor dem Betrieb gründlich instructions carefully prior to operating the unit.
-
Seite 4: Übersicht Der Bedienelemente Und Anschlüsse
Bitte klappen Sie die Seite 3 heraus. Sie sehen dann immer die beschriebenen Bedienelemente und Anschlüsse. 1 Übersicht der Bedienelemente und Anschlüsse WARNUNG 3 Einsatzmöglichkeiten 4 Montage 2 Hinweise für den sicheren Gebrauch WARNUNG WARNUNG... -
Seite 5: Anschlüsse Herstellen
5 Anschlüsse herstellen 5.3 Netzanschluss herstellen 5.1 Lampen anschließen WARNUNG 6 Bedienung 6.1 Einschalten und Wahl der Betriebsart 6.2 Einstellen der DMX-Adresse 5.2 Steuergerät anschließen 6.3 Dimmer-Betrieb 6.3.1 Dimmen über DMX... -
Seite 6: Technische Daten
Technische Daten 6.3.2 Manuelles Dimmen 6.4 Schalter-Betrieb 6.4.1 Schalten über DMX 6.4.2 Manuelles Schalten... -
Seite 7: Operating Elements And Connections
Please unfold page 3. Then you can always see the operating elements and connections described. 1 Operating Elements and Connections WARNING Important for U.K. Customers! 2 Safety Notes Warning - This appliance must be earthed. WARNING 3 Applications... -
Seite 8: Making The Connections
4 Mounting WARNING 5.3 Making the mains connection 6 Operation 5 Making the Connections 6.1 Switching on and selection of the operating mode 5.1 Connecting the lamps WARNING 6.2 Adjusting the DMX address 5.2 Connecting the control unit 6.3 Dimmer operation 6.3.1 Dimming via DMX... -
Seite 9: Specifications
7 Specifications 6.3.2 Manual dimming 6.4 Switch operation 6.4.1 Switching via DMX 6.4.2 Manual switching... -
Seite 10: Possibilités Dʼutilisation
Ouvrez le présent livret page 3 de manière à visua- liser les éléments et branchements. 1 Eléments et branchements AVERTISSEMENT 3 Possibilités dʼutilisation 4 Montage 2 Conseils dʼutilisation et de sécurité AVERTISSEMENT AVERTISSEMENT... - Seite 11 5 Branchements 6 Utilisation 5.1 Brancher les lampes 6.1 Allumage et sélection du mode de fonction- nement AVERTISSEMENT 6.2 Réglage de lʼadresse DMX 5.2 Branchement de lʼappareil de commande 6.3 Fonctionnement dimmer 6.3.1 Dimmer via DMX 5.3 Branchement secteur 6.3.2 Dimmer manuel...
-
Seite 12: Caractéristiques Techniques
7 Caractéristiques techniques 6.4 Fonctionnement interrupteur 6.4.1 Allumage via DMX 6.4.2 Dimmer manuel... - Seite 13 Vi preghiamo di aprire completamente la pagina 3 Così vedrete sempre gli elementi di comando e i collegamenti descritti. 1 Elementi di comando e collegamenti AVVERTIMENTO 3 Possibilità dʼimpiego 4 Montaggio 2 Avvertenze di sicurezza AVVERTIMENTO AVVERTIMENTO...
-
Seite 14: Funzionamento
5 Eseguire i collegamenti 5.3 Effettuare il collegamento con la rete 5.1 Collegare le lampade AVVERTIMENTO 6 Funzionamento 6.1 Accensione e selezione della modalità di funzionamento 6.2 Impostazione dellʼindirizzo DMX 5.2 Collegare lʼunità di comando 6.3 Funzionamento come dimmer 6.3.1 Dimming tramite DMX... -
Seite 15: Dati Tecnici
7 Dati tecnici 6.3.2 Dimming manuale 6.4 Funzionamento come interruttore 6.4.1 Funzione dʼinterruttore tramite DMX 6.4.2 Funzione dʼinterruttore manuale... - Seite 16 Vouw bladzijde 3 helemaal open, zodat u steeds een overzicht hebt van de bedieningselementen en de aansluitingen. 1 Overzicht van de bedieningselementen en aansluitingen WAARSCHUWING 3 Toepassingen 4 Montage 2 Veiligheidsvoorschriften WAARSCHUWING WAARSCHUWING...
-
Seite 17: Het Toestel Aansluiten
5 Het toestel aansluiten 6 Bediening 5.1 De lampen aansluiten 6.1 De bedrijfsmodus selecteren en inschakelen WAARSCHUWING 6.2 Het DMX-adres instellen 5.2 Het besturingsapparaat aansluiten 6.3 Dimmermodus 6.3.1 Dimmen via DMX 5.3 Op de netspanning aansluiten 6.3.2 Manueel dimmen... -
Seite 18: Technische Gegevens
7 Technische gegevens 6.4 Schakelaarmodus 6.4.1 Schakelen via DMX 6.4.2 Manueel schakelen... -
Seite 19: Elementos Y Conexiones
Abrir el presente manual en la página 3 para poder visualizar los elementos y conexiones. 1 Elementos y conexiones ADVERTENCIA 3 Aplicaciones 2 Notas de seguridad 4 Montaje ADVERTENCIA ADVERTENCIA... - Seite 20 5 Realizar las conexiones 5.3 Realizar la conexión a la red 5.1 Conectar las lámparas ADVERTENCIA 6 Funcionamiento 6.1 Encendido y selección del modo de funcio- namiento 6.2 Ajustar la dirección DMX 5.2 Conectar el controlador 6.3 Funcionamiento del dimmer...
-
Seite 21: Especificaciones
7 Especificaciones 6.3.1 Dimming mediante DMX 6.3.2 Dimming manual 6.4 Funcionamiento interruptor 6.4.1 Cambio mediante DMX 6.4.2 Cambio manual... -
Seite 22: Bezpieczeństwo Użytkowania
8 Przycisk M do zmniejszania wartości; jeśli przycisk stać 9 wyjście DMX: XLR, 3-biegunowe Urządzenie DP-1DMX to jednokanałowy regulator świ- jest cały czas wciśnięty, wartości stale będą maleć atła, służy do efektownej iluminacji, do zastosowania np. na scenie albo w dyskotece. Możliwość sterowania 10 wejście DMX: XLR, 3-biegunowe... - Seite 23 Jeśli nie udaje się wybrać trybu pracy, należy naj- kabla mikrofonowego 2 0,22 mm lub specjal- pierw przełączyć urządzenie DP-1DMX z trybu włą- nego kabla do transmisji danych. Jeśli długość czania-wyłączania na tryb regulacji światła: kabla przekracza 150 m, należy podłączyć wz- 1) Należy wielokrotnie naciskać...
- Seite 24 Jeśli na wyświetlaczu pojawia się “S-on”, należy przełączyć na “S-oF” za pomocą przycisku M (8). W trybie włączania-wyłączanie przez kontroler DMX można zewnętrznie włączyć lub wyłączyć wyj- ście urządzenia DP-1DMX przez kontroler DMX. War- tości DMX 102 (40 %) włączają wyjście, wszystkie wartości poniżej wyłączają wyjście.
- Seite 26 DP-1DMX Vigtige sikkerhedsoplysninger Montering ADVARSEL ADVARSEL...
- Seite 27 DP-1DMX Säkerhetsföreskrifter Montering VARNING VARNING...
- Seite 28 DP-1DMX Turvallisuudesta Kiinnitys VAROITUS VAROITUS...
- Seite 29 Copyright by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. A-453.99.03.12.2008 © ®...
