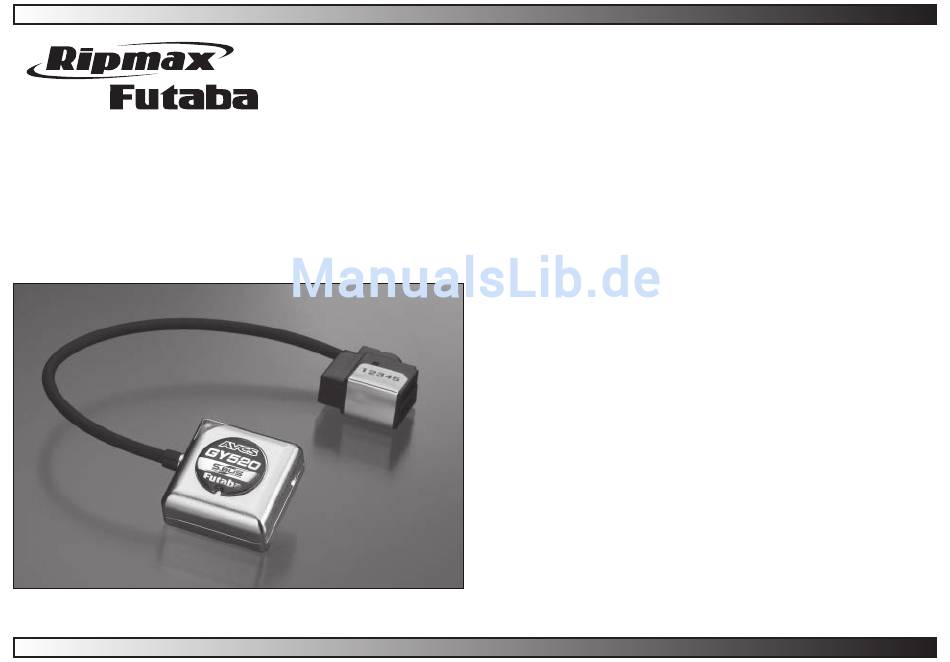

Ripmax GY520 Einbauanleitung Und Bedienungsanleitung
Inhaltszusammenfassung für Ripmax GY520
-
Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Allgemeines Lieferumfang Technische Daten • Merkmale, Funktionen Einbau Einbau- und Bedienungsanleitung Anschluss (Standard, parallel) 5.1 Anschluss (S-BUS, seriell) Kreisel GY520 Inbetriebnahme Einstell Menü 7.1 Servo Modus (Auswahl) 7.2 Kreisel Umpolung 7.3 Limit Einstellung (Heckservoweg) 7.4 Flug Modus (F3C / 3D) 7.5 Reaktions Einstellung 7.6 Reset auf Standardwerte Erläuterung LED-Anzeige und Status Einstellen und Speichern der Neutralposition 10. Einstellung der Kreiselempfindlichkeit 11. Anlenkung des Heckrotorservos 12. Überprüfung der Servodrehrichtung 13. Überprüfung der Kreiselwirkrichtung... -
Seite 2: Allgemeines
Mit dem Kreisel GY520 haben Sie sich für ein Präzisions system 2. Lieferumfang entschieden. Obwohl die Handhabung dieses Kreisels recht einfach ist, verlangt die Einstellung vom An wender Grundkenntnisse. Diese Anleitung wird Ihnen dabei helfen, sich mit dem Gerät vertraut zu machen. -
Seite 3: Merkmale, Funktionen
E-Heli Kreisel V-Heli Merkmale : • Besonders schnelle Reaktionen durch den eingesetzten High- Klebepad Speed Microprozessor und der rein digitalen Signalverarbeitung, Dämpferplatte 90° regelt noch schneller als der GY401. Klebepad • Weiche Steuerbarkeit und dennoch „hartes Einrasten“. Chassis • Symmetrische Drehraten links und rechts •... -
Seite 4: Anschluss (S-Bus, Seriell)
5.1 Anschluss (S-BUS - seriell) 7. Einstell Menü Zu einem späteren Zeitpunkt, wenn Empfänger mit seriellem Die wesentlichen Einstellungen können ohne PC-Software am Krei- S.BUS-Ausgang verfügbar sind, ist es ausreichend nur das Kabel sel selbst eingestellt werden. Mit dem seitlichen Taster „Push“ vom S.BUS an die Eingangsbuchse „R“... -
Seite 5: Kreisel Umpolung
Leuchtet die LED bei der Eingabe blau, so ist der Wert korrekt. 7.2 Kreisel Umpolung Wie vorstehend beschrieben durch kurzes Drücken der Taste die Zur Weiterschaltung für Auswahl des Flug-Modus die „Push“ - Taste schnelle Blinkfrequenz aktivieren und mit Taste „Push“ die Einstel- für 3 Sekunden halten. -
Seite 6: Reset Auf Standardwerte
7.6 Reset auf Standardwerte 9. Einstellen und Speichern der Neutralposition Schnelle Blinkfolge durch Drücken von “Push” aktivieren und wäh- Der Kreisel muß die Neutralposition des Heckrotor-Servos abspei- rend der schnellen Blinkfolge die Taste ”Push” 3 x drücken. chern. Die LED blinkt “violett” zum Zeichen, dass der Kreisel auf Standard- Belassen Sie am Sender den Steuer knüppel des Heckrotors in der werte gesetzt wurde. -
Seite 7: Anlenkung Des Heckrotorservos
..Kreisel-Empfindlichkeit Von der Mitte nach unten arbeitet der Kreisel im Nor- mal-Modus, von 0-100%. Nach diesem Verfahren kön- nen Sie mit Hilfe eines Schie- beregler-Kanals sowohl den Kreisel-Modus umschalten, Hier ein Beispielmenü zur Einstellung der Heckrotorempfindlichkeit. als auch die Empfindlichkeit Die Menüs variieren ja nach Sender, ziehen Sie zur Einstellung die stufenlos einstellen. -
Seite 8: Überprüfung Der Servodrehrichtung
Haupt rotorsystem Haupt rotor system 13. Überprüfung der Kreiselwirkrichtung Hinweis: Für die Überprüfung der Kreiselwirkrichtung, muss der GY520 wie Maximalausschlag des Heckrotor-Servos einstellen ein konventioneller Kreisel arbeiten. Deshalb im Sender der ‘Nor- Beachten Sie, dass dies erst nach der korrekten Grundeinstellung mal-Modus’... -
Seite 9: Inbetriebnahme Des Gy520 Im Avcs-Modus
14. Inbetriebnahme des GY520 im AVCS-Modus Starten Sie den Motor, schweben und fliegen Sie im AVCS-Modus Nachdem die Einstellungen für den Normal-Modus vorgenommen wurden, stellen Sie die Vorgaben für den AVCS-Betrieb ein. Setzen und stellen Sie die richtige Empfindlichkeit nach dem oben beschrie- Sie die Heckrotortrimmung auf den gleichen Wert, der im Normal- benen Verfahren ein. -
Seite 10: Zubehör
15. Zubehör GY-520-Link Anschlusskabel für GY520 Die Kabel des GY520 zum Anschluss an den Empfänger sind steck- bar ausgeführt. Dies hat den Vorteil, dass je nach Größe des Modell- hubschraubers entsprechend lange Kabel eingesetzt werden kön- nen. Einstellsoftware für GY520 Kreisel. -
Seite 11: Gewährleistung
18. Konformitätserklärung Der Transport zur Servicestelle muss frei erfolgen, der Rücktransport Hiermit erklärt Ripmax Ltd., dass sich dieses Gerät in Übereinstim- zu Ihnen erfolgt ebenfalls frei. Unfreie Sendungen können nicht ange- mung mit den grundlegenden Anforderungen und anderen relevanten nommen werden. -
Seite 12: Serviceadressen
Tel: 020 8282 7500 Tel: +49(0)7231 46 94 10 Fax: 020 8282 7501 Email: info@rc-service-support.de Email: mail@ripmax.com Website: www.ripmax.com 40-5757 Irrtum und technische Änderungen vorbehalten Copyright Ripmax 2015 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Ripmax Ltd.
