Inhaltszusammenfassung für ABIC Brennertechnik Compact NOVA 2010 GAS

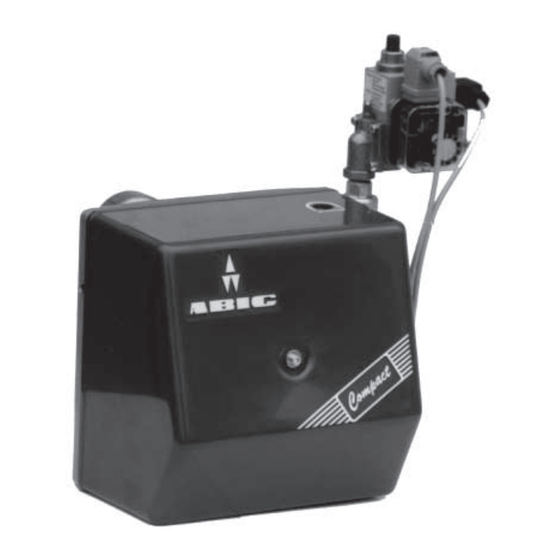

- Seite 1 Montage Einregulierung Bedienung NOVA 2010 GAS NOVA 211 GAS...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Inhaltsverzeichnis Seite Inbetriebnahme Allgemeine Hinweise Dichtheitsprüfung Wichtige Hinweise für den Monteur Allgemeine Inbetriebnahme Hinweise Brennerbeschreibung Funktionsablauf Leistungsfeld Einregulierung Technische Daten Gasmengenregulierung Allgemeine Installationshinweise Luftmengenregulierung Installationsbeispiele Einstellung der Gas- und Luftdruckwächter Installationshinweise Rauchgasmessung Montage Wartung Vorbereitung des Wärmeerzeugers Vorschriften für Gasfeuerungsanlagen Bohrplan Elektrische Anschlußschemen Montageanweisung... -
Seite 3: Technische Daten
Das Leistungsfeld zeigt annähernd die Brennerleistung in Abhängigkeit vom Feuerraumüberdruck während des Betriebes. Die abgelesenen Werte sind Höchstwerte. Technische Daten NOVA NOVA Druck im Feuerraum [mbar] 2010 G 211 G Brennerleistung 9-45 35-75 NOVA 211 G Kesselleistung bei 90 % F 8-40 31,5-67,5 Gasdruck NOVA 2010 G... -
Seite 4: Montage
Montage • Beachten Sie bei der Montage die Fließrichtung und Vorbereitung des Wärmeerzeugers Bohrplan Reihenfolge der Armaturen (Richtungspfeile beach- ten). Es ist zu prüfen, ob der Wärmeerzeuger rauchgasseitig dicht ist - vor allem bei älteren Kesseln. • Gasmagnetventile, sofern vorhanden, müssen senkrecht in den waagerechten Rohrstrang einge- Wärmeerzeuger, die bereits in Betrieb waren, sind gründ- baut werden. -
Seite 5: Inbetriebnahme
Inbetriebnahme Dichtheitsprüfung Die Prüfzeit selbst beträgt 5 Minuten. Die Armaturen- Die DIN 4788, Teil 2, schreibt in Punkt 3.2.5 vor: gruppe ist dicht, wenn der Druckabfall nach der Prüfzeit » Gasführende Teile von Gasbrennern müssen so dicht von 5 Minuten nicht mehr als 1 mbar beträgt. sein, daß... -
Seite 6: Einregulierung
Einregulierung Abb. 12 Abb. 11 Druckregler Vorsicht, die Sollwertfeder des Druckregelteils ist eine Zugfeder. Sie läuft in völlig entspanntem Zustand (unte- rer Anschlag) auf Block und arbeitet wie eine Druckfeder. Vor Anfahren des Brenners is es unbedingt nötig, die Zugfeder vom unteren Anschlag mindestens 10 Umdre- hungen in Plusrichtung vorzuspannen. -
Seite 7: Luftmengenregulierung
Luftmengenregulierung Als 2. druckseitige Luftregulierung (Voreinstellung dient Die Luftregulierung erfolgt durch Verdrehen der Rändel- eine Drosselblende, die von Außen während des Betrie- mutter - vorher Klemmschraube (Abb. 15a Pos. 1) lö- bes reguliert werden kann (Abb. 15). Tabelle sollte als sen-(Abb. -
Seite 8: Wartung
Wartung Serviceposition Lösen der zwei Befestigungsschrauben DIN 4756, Punkt 11, schreibt eine jährliche Wartung der Gasgebläsebrenner vor. Auszugsweise lautet diese Vor- schrift: »Der Betreiber muß die Gasfeuerungsanlage einmal im Jahr durch einen Beauftragten der Herstellerfirma oder einen anderen Sachkundigen überprüfen lassen. Hier- bei ist die Gesamtanlage auf ihre einwandfreie Funktion hin zu prüfen und bei aufgefundenen Mängeln eine um- gehende Instandsetzung zu veranlassen.«... - Seite 9 Vorschriften für Gasfeuerungsanlagen DVGW-Arbeitsblatt G 490 DIN 4756 DVGW-Arbeitsblatt G 611 »Richtlinien für Haus-Druckregleranlagen in Gaszu- »Technische Regeln für die Einrichtung und den Betrieb »Gasfeuerungen in Heizungsanlagen Bau, Ausführung, leitungen für Vordrücke über 50 mbar bis einschl. NW von Gasdruckregeleinrichtungen mit einem Vordruck sicherheitstechnische Grundsätze«...
- Seite 10 Hinweis zur Störungssuche Für ein erfolgreiches und rasches Auffinden von Störun- gen ist ein systematisches Vorgehen die wichtigste Vor- aussetzung. Die Funktionsabläufe eines Gasbrenners müssen dem Monteur unbedingt vertraut sein. Bei Über- prüfungen an der Anlage sind die entsprechenden Meß- geräte wie Voltmeter, Mikroampèremeter, U-Rohr oder Schrägzugmanometer einzusetzen.
- Seite 12 Überreicht durch: Öl-/Gasbrenner Zweistoffbrenner Heizkessel Brennwert- und Solartechnik Industrietechnik ABIC Brennertechnik GmbH • In Oberwiesen 16 • D-88682 Salem-Neufrach Tel. (07553 ) 9180-280 • Fax (07553) 9180-289 Email: post@abic-brennertechnik.de • www.abic-brennertechnik.de...
