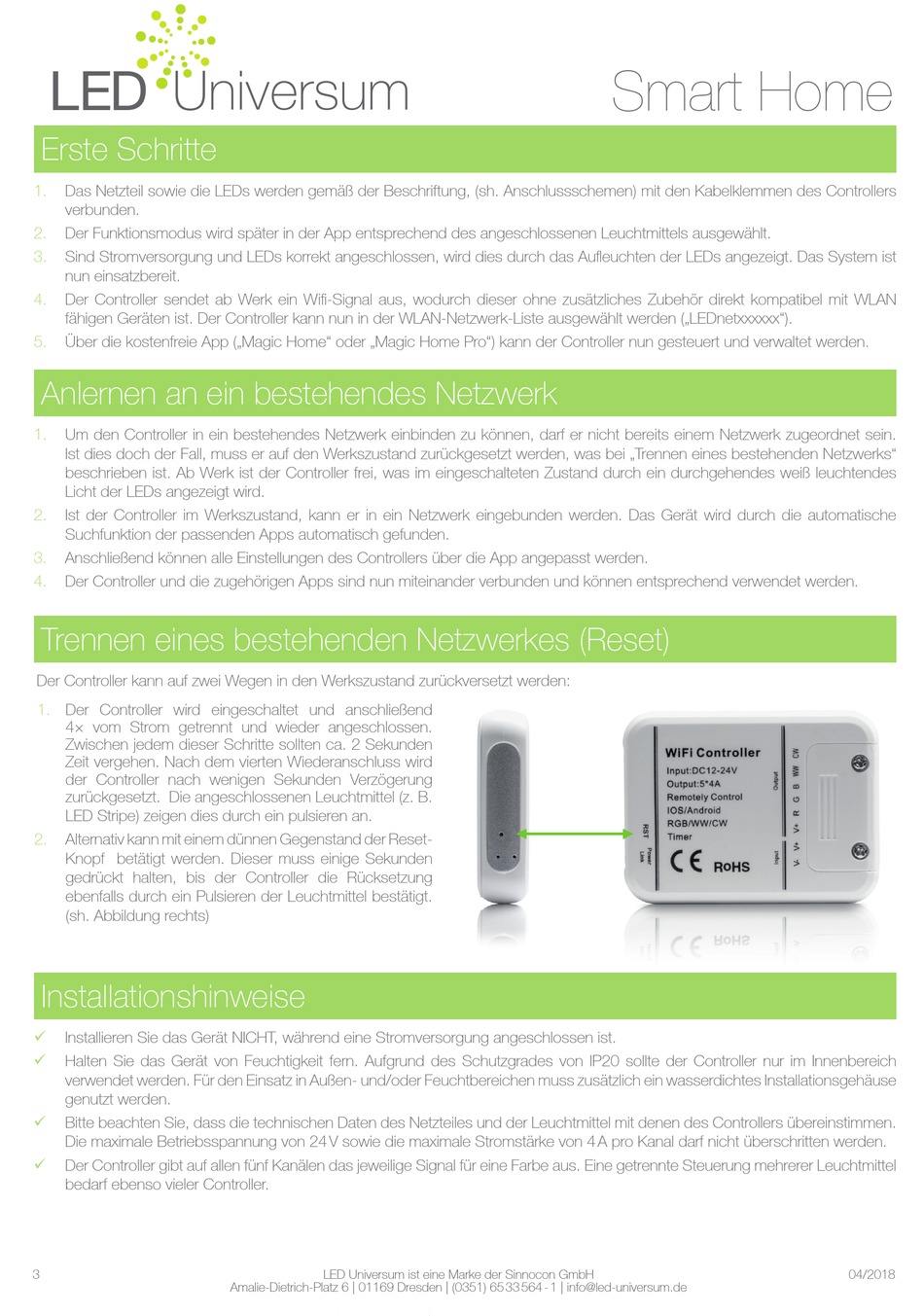

LED
Universum
Erste Schritte
1.
Das Netzteil sowie die LEDs werden gemäß der Beschriftung, (sh. Anschlussschemen) mit den Kabelklemmen des Controllers
verbunden.
2.
Der Funktionsmodus wird später in der App entsprechend des angeschlossenen Leuchtmittels ausgewählt.
3.
Sind Stromversorgung und LEDs korrekt angeschlossen, wird dies durch das Aufleuchten der LEDs angezeigt. Das System ist
nun einsatzbereit.
4.
Der Controller sendet ab Werk ein Wifi-Signal aus, wodurch dieser ohne zusätzliches Zubehör direkt kompatibel mit WLAN
fähigen Geräten ist. Der Controller kann nun in der WLAN-Netzwerk-Liste ausgewählt werden („LEDnetxxxxxx").
5.
Über die kostenfreie App („Magic Home" oder „Magic Home Pro") kann der Controller nun gesteuert und verwaltet werden.
Anlernen an ein bestehendes Netzwerk
1.
Um den Controller in ein bestehendes Netzwerk einbinden zu können, darf er nicht bereits einem Netzwerk zugeordnet sein.
Ist dies doch der Fall, muss er auf den Werkszustand zurückgesetzt werden, was bei „Trennen eines bestehenden Netzwerks"
beschrieben ist. Ab Werk ist der Controller frei, was im eingeschalteten Zustand durch ein durchgehendes weiß leuchtendes
Licht der LEDs angezeigt wird.
2.
Ist der Controller im Werkszustand, kann er in ein Netzwerk eingebunden werden. Das Gerät wird durch die automatische
Suchfunktion der passenden Apps automatisch gefunden.
3.
Anschließend können alle Einstellungen des Controllers über die App angepasst werden.
4.
Der Controller und die zugehörigen Apps sind nun miteinander verbunden und können entsprechend verwendet werden.
Trennen eines bestehenden Netzwerkes (Reset)
Der Controller kann auf zwei Wegen in den Werkszustand zurückversetzt werden:
1.
Der Controller wird eingeschaltet und anschließend
4× vom Strom getrennt und wieder angeschlossen.
Zwischen jedem dieser Schritte sollten ca. 2 Sekunden
Zeit vergehen. Nach dem vierten Wiederanschluss wird
der Controller nach wenigen Sekunden Verzögerung
zurückgesetzt. Die angeschlossenen Leuchtmittel (z. B.
LED Stripe) zeigen dies durch ein pulsieren an.
2.
Alternativ kann mit einem dünnen Gegenstand der Reset-
Knopf betätigt werden. Dieser muss einige Sekunden
gedrückt halten, bis der Controller die Rücksetzung
ebenfalls durch ein Pulsieren der Leuchtmittel bestätigt.
(sh. Abbildung rechts)
Installationshinweise
9
Installieren Sie das Gerät NICHT, während eine Stromversorgung angeschlossen ist.
9
Halten Sie das Gerät von Feuchtigkeit fern. Aufgrund des Schutzgrades von IP20 sollte der Controller nur im Innenbereich
verwendet werden. Für den Einsatz in Außen- und/oder Feuchtbereichen muss zusätzlich ein wasserdichtes Installationsgehäuse
genutzt werden.
Bitte beachten Sie, dass die technischen Daten des Netzteiles und der Leuchtmittel mit denen des Controllers übereinstimmen.
9
Die maximale Betriebsspannung von 24 V sowie die maximale Stromstärke von 4 A pro Kanal darf nicht überschritten werden.
9
Der Controller gibt auf allen fünf Kanälen das jeweilige Signal für eine Farbe aus. Eine getrennte Steuerung mehrerer Leuchtmittel
bedarf ebenso vieler Controller.
3
LED Universum ist eine Marke der Sinnocon GmbH
Amalie-Dietrich-Platz 6 | 01169 Dresden | (0351) 65 33 564 - 1 | info@led-universum.de
Smart Home
04/2018
