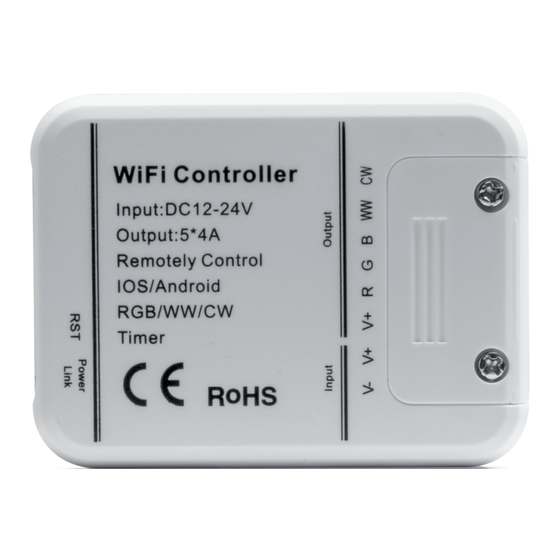

Wifi RGB + CCT Controller – Magic Home Pro – ZJ-WF-RXCV-H
Kompatible Apps
Betriebsmodi
Spannung
Stromstärke
Max. Leistung
Anzahl Ausgänge
Größe L x B x H
Schutzgrad
Betriebstemperatur
Anschlussschemen
Dieser Controller ist ein Multifunktionsgerät, das für die Ansteuerung verschiedenster LED Streifen genutzt werden kann. Die
nachfolgenden Schemen zeigen die korrekte Anschlussbelegung für die jeweilige Art des genutzten LED Streifens.
a)
einfarbig
LED STREIFEN (einfarbig)
1
LED Universum ist eine Marke der Sinnocon GmbH
Amalie-Dietrich-Platz 6 | 01169 Dresden | (0351) 65 33 564 - 1 | info@led-universum.de
TECHNISCHE DATEN
Magic Home Pro, Alexa
Dimmer / CCT / RGB / RGB+W / RGB+WW+CW
7,5 – 24V
4A / Ch | ∑ 20A
30 – 96W /Ch | ∑ 120 – 384W
5 Kanäle (R, G, B, WW, CW) + gemeinsame Anode
95 x 95 x 32mm
IP20
-20°C bis +60°C
NETZTEIL
×
×
×
SMART HOME
×
CONTROLLER
×
×
×
×
Smart Home
04/2018
Werbung
Inhaltszusammenfassung für LED Universum Smart Home
- Seite 1 Schemen zeigen die korrekte Anschlussbelegung für die jeweilige Art des genutzten LED Streifens. einfarbig NETZTEIL × × × SMART HOME × CONTROLLER × × LED STREIFEN (einfarbig) × × LED Universum ist eine Marke der Sinnocon GmbH 04/2018 Amalie-Dietrich-Platz 6 | 01169 Dresden | (0351) 65 33 564 - 1 | info@led-universum.de...
- Seite 2 × RGB-WW NETZTEIL × × × SMART HOME × LED STREIFEN (RGB-WW) CONTROLLER × × × × LED Universum ist eine Marke der Sinnocon GmbH 04/2018 Amalie-Dietrich-Platz 6 | 01169 Dresden | (0351) 65 33 564 - 1 | info@led-universum.de...
- Seite 3 Der Controller gibt auf allen fünf Kanälen das jeweilige Signal für eine Farbe aus. Eine getrennte Steuerung mehrerer Leuchtmittel bedarf ebenso vieler Controller. LED Universum ist eine Marke der Sinnocon GmbH 04/2018 Amalie-Dietrich-Platz 6 | 01169 Dresden | (0351) 65 33 564 - 1 | info@led-universum.de...
