10.2. AS 400 Karte (Optional)

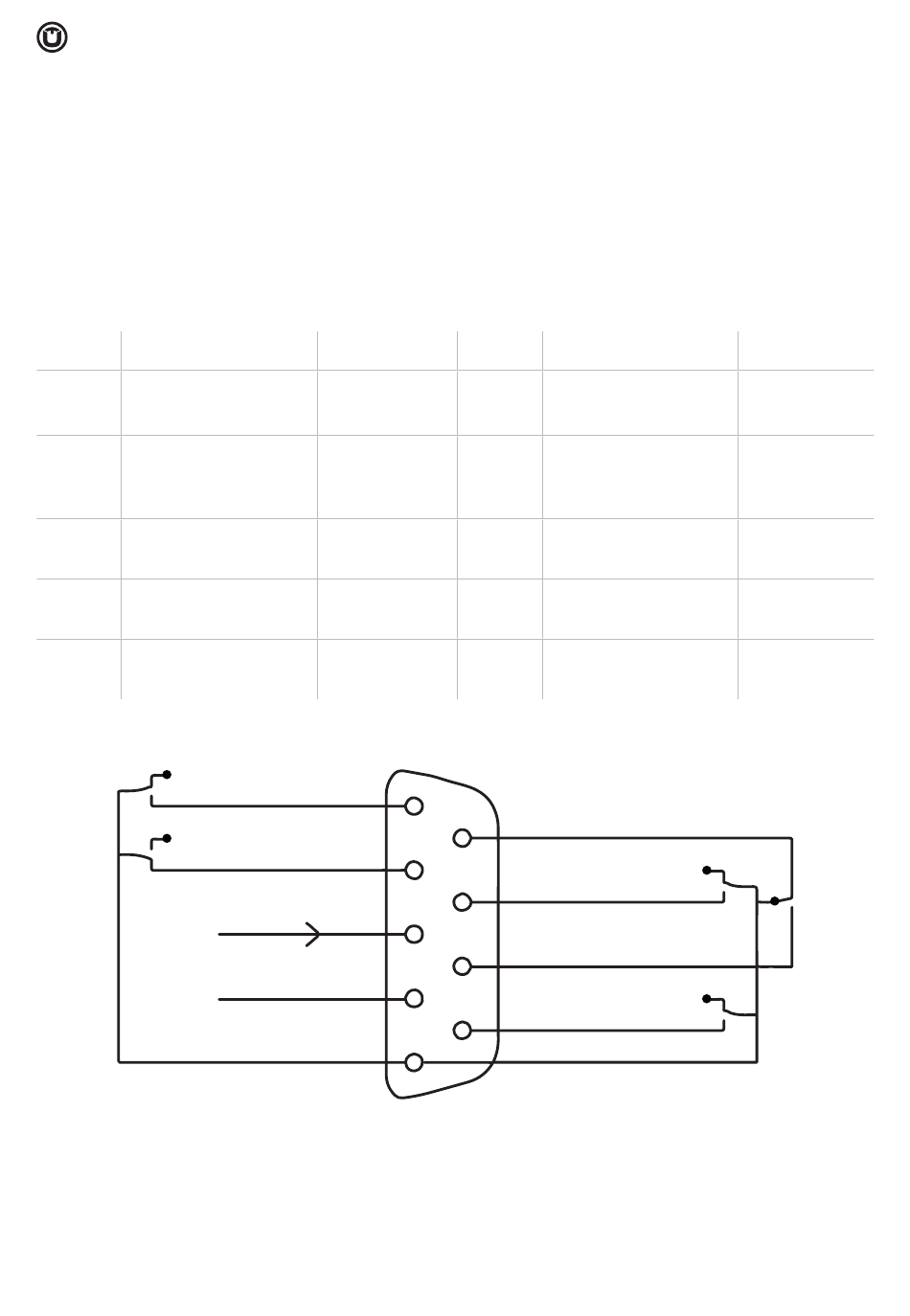

Die PIN-Belegung der AS 400-Schnittstelle ist in der folgenden Tabelle beschrieben.
PIN # Beschreibung
1 USV Fehler
2 Alarmzusam-
menfassung
3 GND
4 Fernabschaltung
5 Allgemein
USV-FEHLER
ALARMZUSAMMENF.
GND
FERNABSCHALTUNG
ALLGEMEIN
46
I / O PIN #
Output 6
Output 7
Input 8
Input 9
Input
1
6
2
7
3
8
4
9
5
Beschreibung
Bypass
Batterie
niedrig
USV Ein
Netzfehler
BYPASS
BATTERIE SCHWACH
USV EIN
NETZFEHLER
I / O
Output
Output
Output
Output
