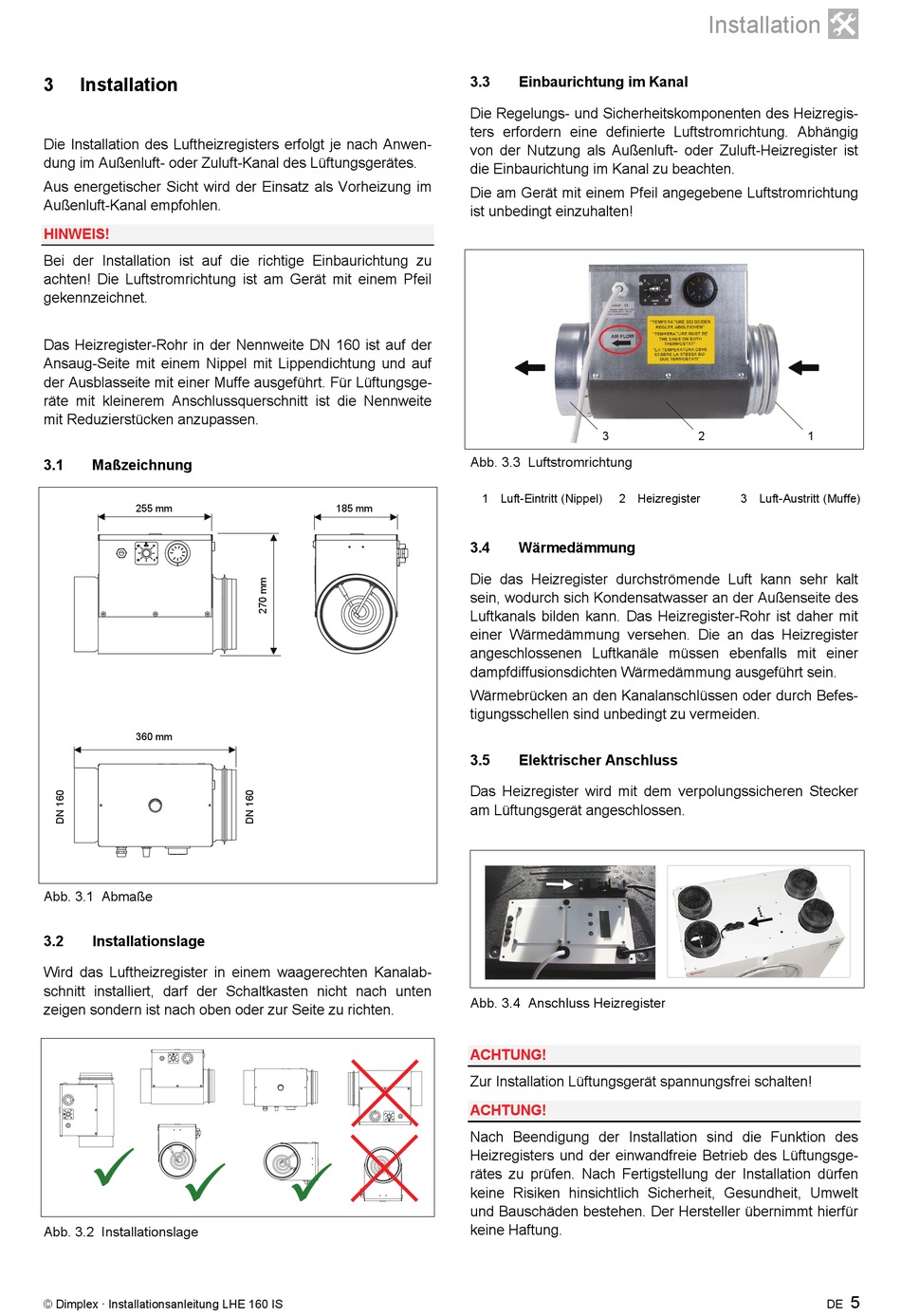

Installation
Die Installation des Luftheizregisters erfolgt je nach Anwen-
dung im Außenluft- oder Zuluft-Kanal des Lüftungsgerätes.
Aus energetischer Sicht wird der Einsatz als Vorheizung im
Außenluft-Kanal empfohlen.
HINWEIS!
Bei der Installation ist auf die richtige Einbaurichtung zu
achten! Die Luftstromrichtung ist am Gerät mit einem Pfeil
gekennzeichnet.
Das Heizregister-Rohr in der Nennweite DN 160 ist auf der
Ansaug-Seite mit einem Nippel mit Lippendichtung und auf
der Ausblasseite mit einer Muffe ausgeführt. Für Lüftungsge-
räte mit kleinerem Anschlussquerschnitt ist die Nennweite
mit Reduzierstücken anzupassen.
3.1
Maßzeichnung
255 mm
360 mm
Abb. 3.1 Abmaße
3.2
Installationslage
Wird das Luftheizregister in einem waagerechten Kanalab-
schnitt installiert, darf der Schaltkasten nicht nach unten
zeigen sondern ist nach oben oder zur Seite zu richten.
Abb. 3.2 Installationslage
© Dimplex · Installationsanleitung LHE 160 IS
3.3
Die Regelungs- und Sicherheitskomponenten des Heizregis-
ters erfordern eine definierte Luftstromrichtung. Abhängig
von der Nutzung als Außenluft- oder Zuluft-Heizregister ist
die Einbaurichtung im Kanal zu beachten.
Die am Gerät mit einem Pfeil angegebene Luftstromrichtung
ist unbedingt einzuhalten!
Abb. 3.3 Luftstromrichtung
1 Luft-Eintritt (Nippel)
185 mm
3.4
Die das Heizregister durchströmende Luft kann sehr kalt
sein, wodurch sich Kondensatwasser an der Außenseite des
Luftkanals bilden kann. Das Heizregister-Rohr ist daher mit
einer Wärmedämmung versehen. Die an das Heizregister
angeschlossenen Luftkanäle müssen ebenfalls mit einer
dampfdiffusionsdichten Wärmedämmung ausgeführt sein.
Wärmebrücken an den Kanalanschlüssen oder durch Befes-
tigungsschellen sind unbedingt zu vermeiden.
3.5
Das Heizregister wird mit dem verpolungssicheren Stecker
am Lüftungsgerät angeschlossen.
Abb. 3.4 Anschluss Heizregister
ACHTUNG!
Zur Installation Lüftungsgerät spannungsfrei schalten!
ACHTUNG!
Nach Beendigung der Installation sind die Funktion des
Heizregisters und der einwandfreie Betrieb des Lüftungsge-
rätes zu prüfen. Nach Fertigstellung der Installation dürfen
keine Risiken hinsichtlich Sicherheit, Gesundheit, Umwelt
und Bauschäden bestehen. Der Hersteller übernimmt hierfür
keine Haftung.
Einbaurichtung im Kanal
3
2 Heizregister
Wärmedämmung
Elektrischer Anschluss
Installation
2
1
3 Luft-Austritt (Muffe)
5
