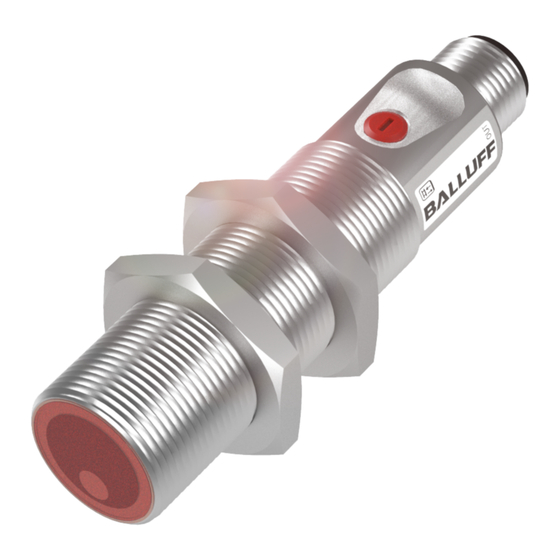

Optoelektronische Sensoren BOS 18M
Laser Reflexionslichtschranke mit Polarisationsfilter
Bestellcode Laser Reflexionslichtschranke
BOS01NE
BOS01R5
BOS01R4
BOS0272
Laser-Rotlicht, einfache Ausrichtung durch gut sichtbaren Lichtfleck
Hohe Reichweite durch starke Lichtquelle und kollimierten Strahl
Erhöhte Spiegelsicherheit und sichere Erkennung glänzender Objekte durch hoch-
wertige Polarisationsfilter
Höchste Fremdlichtsicherheit durch optische Bandpassfilter
Hohe Betriebssicherheit durch Anzeige der Funktionsreserve
Robustes Gehäuse
Sicherheitshinweise
Diese optoelektronischen Sensoren dürfen nicht
in Anwendungen eingesetzt werden, in denen
die Sicherheit von Personen von der Gerätefunk-
tion abhängt (kein Sicherheitsbauteil gem.
EU-Maschinenrichtlinie). Vor Inbetriebnahme ist
die Betriebsanleitung sorgfältig zu lesen.
Vorsicht! Laserstrahlen!
Vorübergehende Blendung und Irritation der
Augen möglich.
NICHT DIREKT IN DEN STRAHL BLICKEN!
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der EG-
Richtlinien 2004/108/EG (EMV) und des EMV-
Gesetzes entsprechen.
In unserem EMV-Labor, das von der DATech für
Prüfungen der elektromagnetischen Verträglich-
keit akkreditiert ist, wurde der Nachweis
erbracht, dass die Balluff-Produkte die EMV-
Anforderungen der Norm EN 60947-5-2 erfüllen.
Anzeige- und Bedienelemente
1-Gang-Potentiometer zur exakten Einstellung des
Schaltabstandes
grüne LED: Betriebsspannung/Fehler
gelbe LED: Lichtempfang/Grenzbereich
Bild 1: Anzeige- und Bedienelemente
Grüne LED: Anzeige Betriebsspannung/Fehler
LED leuchtet: Betriebsspannung liegt an
LED blinkt: Kurzschluss oder Überlast am Ausgang Pin 4
Gelbe LED: Anzeige Lichtempfang/Grenzbereich
LED leuchtet: Licht am Empfänger, Funktionsreserve >1,5
LED blinkt: Licht am Empfänger, Funktionsreserve <1,5
Potentiometer
Dient der genauen Einstellung des Schaltpunktes
www.balluff.com
BOS 18M-PA-LR20-S4
PNP
Schließer-Öffner
BOS 18M-NA-LR20-S4
NPN
Schließer-Öffner
BOS 18M-PS-LR20-S4
PNP
Schließer
BOS 18M-PA-LR20-S4S
PNP
Schließer-Öffner
Zulassungen
Montage
Vorsicht!
Blicken Sie nicht in den Laserstrahl!
Sensor so montieren, dass auch während des
Betriebs kein direkter Blick in den Laserstrahl
möglich ist.
Zum Betrieb sind keine weiteren Schutzmaß-
nahmen erforderlich (Laserklasse 1 gem. IEC
60825-1:2014)
LED grün
LED gelb
Bild 2: Abmessungen
Anschlüsse
Pins 4-2
Pins 4-2
Pin 4
Pins 2-4
Bild 3: Anschluß-Schaltbild, Steckerbild
Einstellungen
Standard Einstellung (auf max. Empfindlichkeit)
1. Sensor und Reflektor auf die gewünschte Entfernung
positionieren.
2. Potentiometer auf max. Empfindlichkeit einstellen
(Rechtsanschlag).
3. Den Einschalt- und den Ausschaltpunkt des Ausgangs
(gelbe LED) ermitteln: den Sensor in mehrere Rich-
tungen so bewegen, dass sich jeweils die gelbe LED
ein- und wieder ausschaltet. Jede Schaltzustandsän-
derung zeigt einen Schaltpunkt an.
4. Den Sensor in der Mitte der ermittelten Schaltpunkte
Empfänger
montieren. Der Sensor ist optimal ausgerichtet, wenn
die gelbe LED konstant leuchtet und eine sichere
Funktion anzeigt.
Feinjustierung zur Erkennung sehr kleiner Objekte
1. Zuerst die Standard Einstellung durchführen (siehe oben).
Sender
2. Dann das Potentiometer so weit gegen den Uhrzeiger-
sinn drehen, bis die gelbe LED erlischt. Der Reflektor
wird nicht mehr erkannt.
3. Das Potentiometer langsam im Uhrzeigersinn drehen,
bis die gelbe LED aufleuchtet . Der Reflektor wird
wieder erkannt. Nun können auch sehr kleine Objekte
erfasst werden.
Funktionsreserve
Die Funktionsreserve ist ein einheitsloser Faktor, der
angibt, um wieviel mal mehr Licht am Empfänger
ankommt, als für die Funktion des Sensors notwendig ist.
Je größer der Faktor, desto stabiler arbeitet der Sensor.
Für Anwendungen in verschmutzter Umgebung ist eine
größere Funktionsreserve erforderlich als unter Laborbe-
dingungen. Die maximale Reichweite des Sensors sollte
deshalb nicht immer ausgenutzt werden.
Bild 4: Funktionsreserve abhängig vom Abstand
Erfassungsbereich für seitliche Annäherung
Bild 5: Einschaltpunkte abhängig vom Abstand
