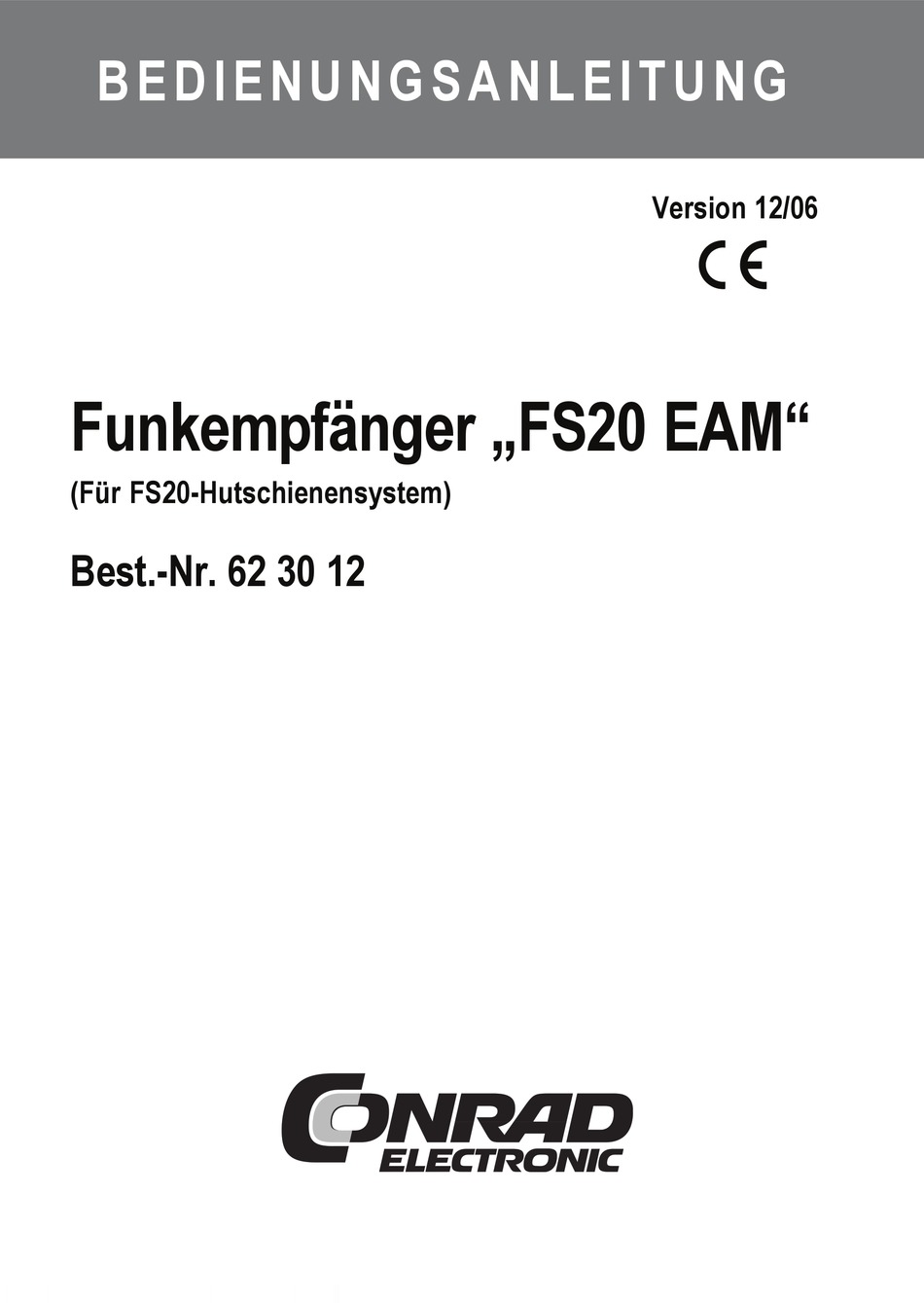

- Seite 1 B E D I E N U N G S A N L E I T U N G Version 12/06 Funkempfänger „FS20 EAM“ (Für FS20-Hutschienensystem) Best.-Nr. 62 30 12...
-
Seite 2: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Bestimmungsgemäße Verwendung ................4 2. Lieferumfang ........................4 3. Symbol-Erklärungen ...................... 5 4. Sicherheitshinweise ....................... 5 5. Vorbereitungen ......................7 6. Anschluss, Installation, Montage .................. 7 a) Allgemein ........................ 7 b) Verwenden des mitgelieferten Anschlusskabels ..........8 c) Verwenden eines eigenen Anschlusskabels ............ -
Seite 4: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Der Funkempfänger „FS20 EAM“ ist nur zum Betrieb am Netzteil „FS20 ESH“ vorgesehen (nicht im Lieferumfang, muss getrennt bestellt werden). Er empfängt die von einem Funksender des FS20-Funkschaltsystems übermittelten Daten und gibt diese an das Netzteil „FS20 ESH“ weiter. Dieses verstärkt die Signale und gibt sie über einen 2-Draht-Bus an bis zu 36 Aktoren (z.B. -
Seite 5: Symbol-Erklärungen
3. Symbol-Erklärungen Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. ... - Seite 6 Sie z.B. das Verteilergehäuse öffnen und den “FS20 EAM“ und ggf. weitere Komponenten montieren und anschließen. Bei Berührung von Netzspan- nung führenden Teilen bzw. Kabeln besteht Lebensgefahr durch elektri- schen Schlag! Sorgen Sie dafür, dass die Netzspannung während den Arbeiten nicht durch Dritte eingeschaltet werden kann.
-
Seite 7: Vorbereitungen
Der Montageort ist u.a. von zwei wichtigen Voraussetzungen abhängig: • Bereits vorhandenes Netzteil „FS20 ESH“ • Guter Funkempfang für das Empfangsmodul „FS20 EAM“ 6. Anschluss, Installation, Montage a) Allgemein Bitte beachten Sie unbedingt die folgend genannte Reihenfolge bei der Montage! 1. -
Seite 8: B) Verwenden Des Mitgelieferten Anschlusskabels
Die genaue Vorgehensweise ist in den folgenden Abschnitten beschrieben. b) Verwenden des mitgelieferten Anschlusskabels Das Anschlusskabel ist bei Lieferung bereits fest mit dem Funkempfänger „FS20 EAM“ verdrahtet. Ein Öffnen des Funkempfängers ist deshalb nicht erforderlich. Gehen Sie wie folgt vor: •... - Seite 9 • Verwenden Sie zur Fixierung des Anschlusskabels z.B. Kabelbinder, Klebepads oder andere dazu geeignete Befestigungsschellen. • Montieren Sie den Funkempfänger „FS20 EAM“ so weit wie möglich entfernt von Metall- flächen oder Netzspannung führenden Leitungen, um die Funkreichweite nicht einzu- schränken.
-
Seite 10: Verwenden Eines Eigenen Anschlusskabels
Sie den Stecker des Anschlusskabels aus der Buchse des Netzteils. • Öffnen Sie das Gehäuse des Funkempfängers „FS20 EAM“, indem Sie die vier Schrauben des Gehäuses mit einem dazu geeigneten Schraubendreher herausdrehen. Nehmen Sie danach den Gehäusedeckel vorsichtig ab. - Seite 11 (Kurzschlussgefahr). Verwenden Sie z.B. Schrumpfschläuche. • Anschließend sind die Kabel am Netzteil „FS20 ESH“ anzuschließen. Dabei ist unbedingt auf den richtigen Anschluss zu achten. Andernfalls wird sowohl der Funkempfänger „FS20 EAM“ als auch das Netzteil „FS20 ESH“ und evtl. weitere angeschlossene Komponenten zerstört! ...
- Seite 12 Berührung mit dem Mittelleiter oder anderen Kontakten bekommen (Kurzschlussgefahr). Verwenden Sie z.B. Schrumpfschläuche. • Verwenden Sie zur Fixierung der Kabel z.B. Kabelbinder, Klebepads oder andere dazu geeignete Befestigungsschellen. • Kontrollieren Sie nochmals die korrekte Verbindung zwischen Funkempfänger „FS20 EAM“ und Netzteil „FS20 EAM“.
- Seite 13 Andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! • Die LED des Funkempfängers „FS20 EAM“ leuchtet auf, um Ihnen die Empfangsbereit- schaft für Funksignale des FS20-Funkschaltsystems anzuzeigen. • Die einzelnen Komponenten des FS20-Hutschienensystems können nun über einen Sender des FS20-Funkschaltsystems programmiert und danach bedient werden.
-
Seite 14: Hinweise Zur Reichweite
7. Hinweise zur Reichweite Reichweiten und Störungen • Das FS20-Funkschaltsystem arbeitet im 868MHz-Bereich, der auch von anderen Funk- diensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbar- ten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kommen. •... -
Seite 15: Handhabung
8. Handhabung Das Produkt darf nur in trockenen Innenräumen betrieben werden. Achten Sie darauf, dass die Isolierung des gesamten Produkts weder beschädigt noch zerstört wird. Falls Sie Beschädigungen feststellen, so darf das Produkt NICHT mit dem Netzteil „FS20 ESH“ verbunden werden! Es besteht Lebensgefahr! Vermeiden Sie folgende widrige Umgebungsbedingungen am Montageort oder beim Trans- port: - Nässe oder zu hohe Luftfeuchtigkeit... -
Seite 16: Entsorgung
Abmessungen: ......70mm * 100mm * 24mm (B * H * T) 12. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. - Seite 20 CONRAD IM INTERNET http://www.conrad.com CONRAD IM INTERNET http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Straße 1, D-92240 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in EDV- Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
