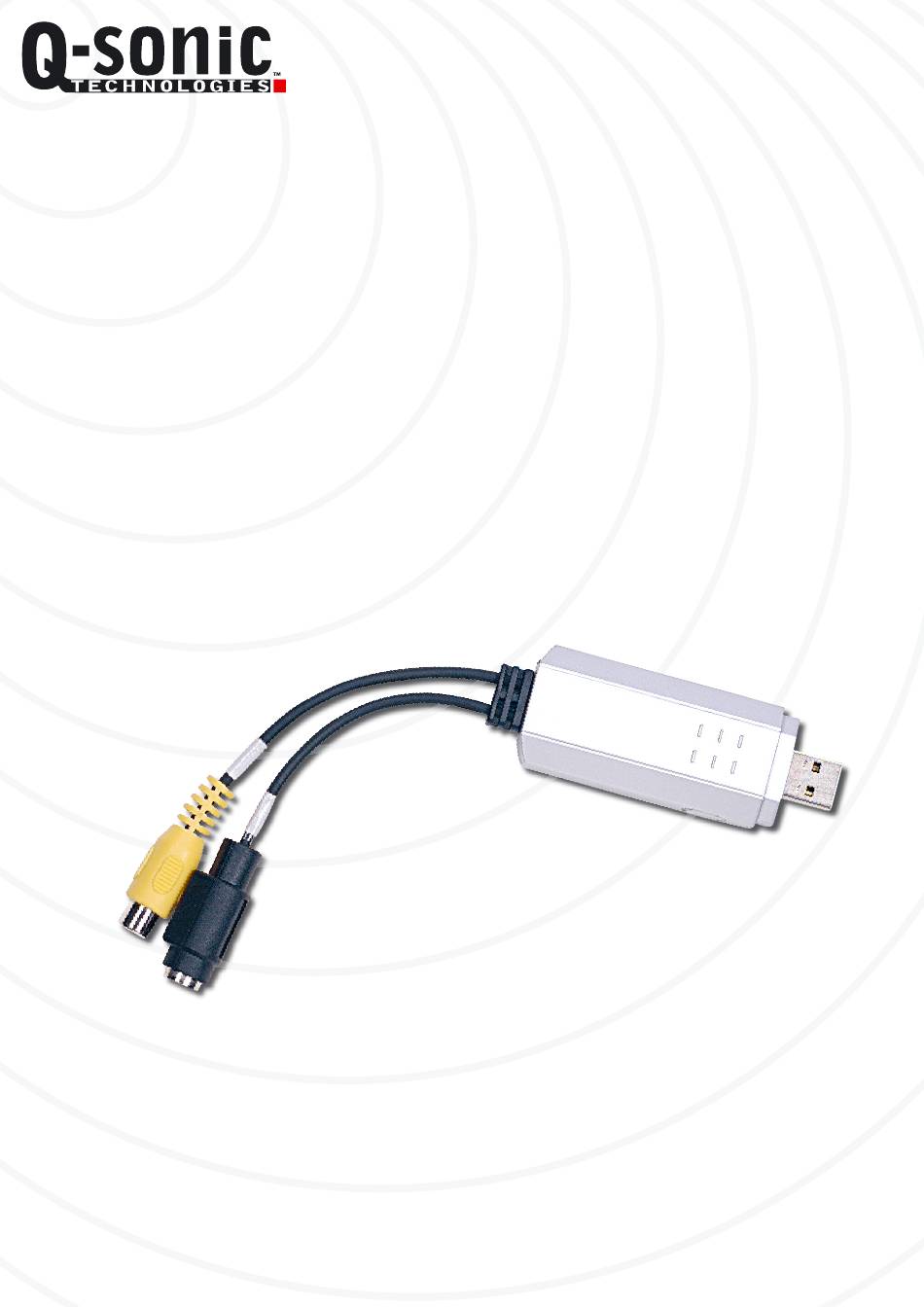

- Seite 1 PE-6084 USB 2.0-Videograbber...
-
Seite 2: Inhaltsverzeichnis
INHALT Wichtige Hinweise zu Beginn ......................3 Sicherheitshinweise & Gewährleistung ........................3 Wichtige Hinweise zur Entsorgung ..........................3 Ihr neuer Videograbber ........................4 Anwendungen ..................................4 Lieferumfang ..................................4 Eigenschaften ..................................5 Technische Daten ................................5 Systemvoraussetzungen ..............................5 Hardware-Überprüfung vor der Verwendung von Video Studio ............ 6 Installation der Software ........................ -
Seite 3: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise & Gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. -
Seite 4: Ihr Neuer Videograbber
IHR NEUER VIDEOGRABBER Sehr geehrte Kunden, wir danken Ihnen für den Kauf dieses Videograbbers. Der USB 2.0 Videograbber ist ein externes Gerät zum Mitschneiden von Videos. Über den USB 2.0 Anschluss können Sie Daten ohne Verzerrung direkt und im entsprechenden Format von VCD, DVD, Videorekorder, Camcorder oder ähnlichen Geräten auf Ihren Computer übertragen. -
Seite 5: Eigenschaften
Eigenschaften • Videoaufzeichnung in voller Videoauflösung • USB 2.0: 720 x 480 x 30 Bildern pro Sekunde für NTSC, 720 x 576 x 25 Bildern pro Sekunde für PAL • Unterstützt NTSC, PAL und SECAM • Unterstützt USB 2.0, Übertragungsraten bis zu 480 Mbit/s •... -
Seite 6: Hardware-Überprüfung Vor Der Verwendung Von Video Studio
HARDWARE-ÜBERPRÜFUNG VOR DER VERWENDUNG VON VIDEO STUDIO HINWEIS: Befolgen Sie die Installationsanweisungen zum Hardware-Zubehör genau. Setzen Sie sich besonders mit den Spezifikationen Ihrer Videokarte auseinander und schauen Sie sich das Handbuch Ihres Camcorders oder des Videoübertragungsgerätes an. Um sicher zu stellen, dass Ihre Videoproduktion korrekt und ohne Probleme läuft, klicken Sie auf Ihrer Windows-Oberfläche auf „START“... -
Seite 7: Installation Der Software
INSTALLATION DER SOFTWARE ACHTUNG: Installieren Sie unbedingt den Treiber und die Software, bevor Sie den Videograbber anschließen. Legen Sie die Treiber-CD in Ihr CD oder DVD- Laufwerk ein. Der Installationsassistent startet dann automatisch. Falls der Assistent nicht automatisch startet, wechseln Sie über „Arbeitsplatz“ bzw. „Computer“ zu Ihrem Laufwerk. -
Seite 8: Anschluss Des Videograbbers
ANSCHLUSS DES VIDEOGRABBERS Die folgende Darstellung zeigt die korrekten Kabelverbindungen für die Verwendung des Videograbbers. So können Sie Ihre Geräte mit Videograbber und Computer verbinden: HINWEIS: Die beiden Videokabel sind nicht im Lieferumfang enthalten! Nehmen Sie die Verbindung der Geräte und Kabel Schritt für Schritt folgendermaßen vor: 1. -
Seite 9: Schnappschuss-Funktion
3. Verwenden Sie ein S-Video-Kabel (nicht im Lieferumfang), um den Videograbber mit einem Videogerät zu verbinden. Wenn Ihr DVD-Player oder anderes Gerät einen S-Video-Ausgang hat, können Sie den Videograbber auch direkt mit dem S-Video-Kabel verbinden. 4. Um mit Audio-Funktionen zu arbeiten, verbinden Sie das beiliegende Audio-Kabel mit dem „Line In“-Port an Ihrem Computer und dem Audio-Ausgang Ihres DVD-Players, Videorecorders oder Camcorders. -
Seite 10: Anhang
ANHANG Problemlösungen beim Anschluss von USB-Geräten HINWEIS: Beim Anschluss von USB-Geräten an ein USB-Hub oder einen Switch kann ein auftretendes Problem von beiden Geräten verursacht worden sein. Sie sollten die folgenden Tipps zur Problemlösung daher soweit möglich immer sowohl am USB-Gerät selbst als auch an einem eventuellen Verbindungsgerät anwenden. - Seite 11 • Windows versucht das Gerät jedes Mal, wenn es angeschlossen wird, neu zu installieren. 1. Überprüfen Sie, ob die passenden Gerätetreiber installiert sind. 2. Versichern Sie sich, dass Sie das Gerät in denselben USB-Port eingesteckt haben, den Sie auch bei der Installation verwendet haben. 3.
-
Seite 12: Direct Memory Access (Dma)
Direct Memory Access (DMA) Bei DMA, oder „Speicherdirektzugriff“ wird den Hardwarekomponenten Ihres Computers erlaubt, ohne Umweg über den Hauptprozessor direkt auf den Arbeitsspeicher zuzugreifen. Dieses Verfahren kann die Datenverarbeitung bei langsameren Geräten (wie z.B: IDE-Festplatten) stark beschleunigen und gleichzeitig den Prozessor entlasten. Dies kann gerade bei der Videobearbeitung zu Leistungssteigerung führen und Probleme bei der Aufzeichnung verhindern. - Seite 13 3. Wählen Sie den Punkt „System“. 4. Nun öffnet sich das Fenster „Systemeigenschaften“. Wählen Sie den Reiter „Hardware“. Klicken Sie dann auf den Button „Geräte-Manager“. - 13 -...
- Seite 14 5. Öffnen Sie das Dropdown-Menü „IDE ATA/ATAPI-Controller“. Wählen Sie den Punkt „Primärer IDE-Kanal“ und klicken Sie rechts. Wählen Sie dann den Punkt „Eigenschaften“ aus dem Dropdown-Menü. 6. Nun öffnet sich das Fenster „Eigenschaften von Primärer IDE-Kanal“. Wählen Sie den Reiter „Erweiterte Einstellungen“.
- Seite 15 7. Unter „Gerät 0“ können Sie die Einstellungen für Ihre Master-Festplatte einstellen. Unter „Gerät 1“ finden Sie die Einstellung für Ihre Slave-Festplatte, falls diese vorhanden ist. Wählen Sie im Dropdown-Menü „Übertragungsmodus“ die Option „DMA, wenn verfügbar“. 8. Klicken Sie auf „OK“ um die Einstellungen zu speichern. Wiederholen Sie bei Bedarf die Schritte 5 bis 7 für den Menüpunkt „Sekundärer DIE-Kanal“...
- Seite 16 • DMA Modus unter Windows Vista aktivieren Bei Windows Vista ist der direkte Speicherzugriff für Geräte wie Festplatten und DVD-Laufwerke standartmäßig aktiviert, wenn die Geräte DMA-fähig sind. Sollte die Funktion nicht automatisch aktiviert werden, können Sie diese mit den folgenden Schritten manuell einstellen: 1.
- Seite 17 3. Wählen Sie dann den Punkt „Geräte-Manager“. 4. Öffnen Sie das Dropdown-Menü „IDE ATA/ATAPI-Controller“. Wählen Sie den Punkt „Primärer IDE-Kanal“ und klicken Sie rechts. Wählen Sie dann den Punkt „Eigenschaften“ aus dem Dropdown-Menü. 5. Nun öffnet sich das Fenster „Eigenschaften von Primärer IDE-Kanal“. Wählen Sie den Reiter „Erweiterte Einstellungen“.
