8. Zugmaschinen mit Seriennummern 250000001 bis
259999999: Befestigen Sie die Oberseite der hinteren
Füllkasten-Befestigungshalterung mit zwei Schrauben
(1/2" x 1-1/4"),einem Befestigungsriemen und zwei
Sicherungsmuttern (1/2") am Rahmen
Hinweis: Legen Sie den Riemen zwischen den
Rahmen und die Halterung.
9. Zugmaschinen mit Seriennummern ab 260000001:
Befestigen Sie die Oberseite der hinteren
Füllkastenhalterung mit zwei Schrauben (1/2" x 3"),
einem Befestigungsriemen, zwei Flachscheiben (1/2")
und zwei Sicherungsmuttern (1/2") am Rahmen, wie
in
Bild 14
abgebildet.
Hinweis: Legen Sie den Riemen zwischen den
Rahmen und die Halterung.
10. Zugmaschinen mit Seriennummern 250000001
bis 259999999: Befestigen Sie die Unterseite der
Halterung mit zwei Schrauben (1/2" x 1-1/2"), einem
Befestigungsriemen, zwei Flachscheiben (1/2") und
zwei Sicherungsmuttern (1/2") am Rahmen.
Hinweis: Legen Sie den Riemen zwischen den
Rahmen und die Halterung.
11. Zugmaschinen mit Seriennummern 260000001
bis 259999999: Befestigen Sie die Unterseite der
Halterung mit zwei Schrauben (1/2" x 1-1/2"), einem
Befestigungsriemen, zwei Flachscheiben (1/2") und
zwei Sicherungsmuttern (1/2") am Rahmen.
Hinweis: Legen Sie den Riemen zwischen den
Rahmen und die Halterung.
12. Schieben Sie die Vorderseite des Füllkastenrahmens
vom Heck der Maschine auf die seitlichen
Befestigungshalterungsstifte und das Heck des
Rahmens über den hinteren Halterungsstift.

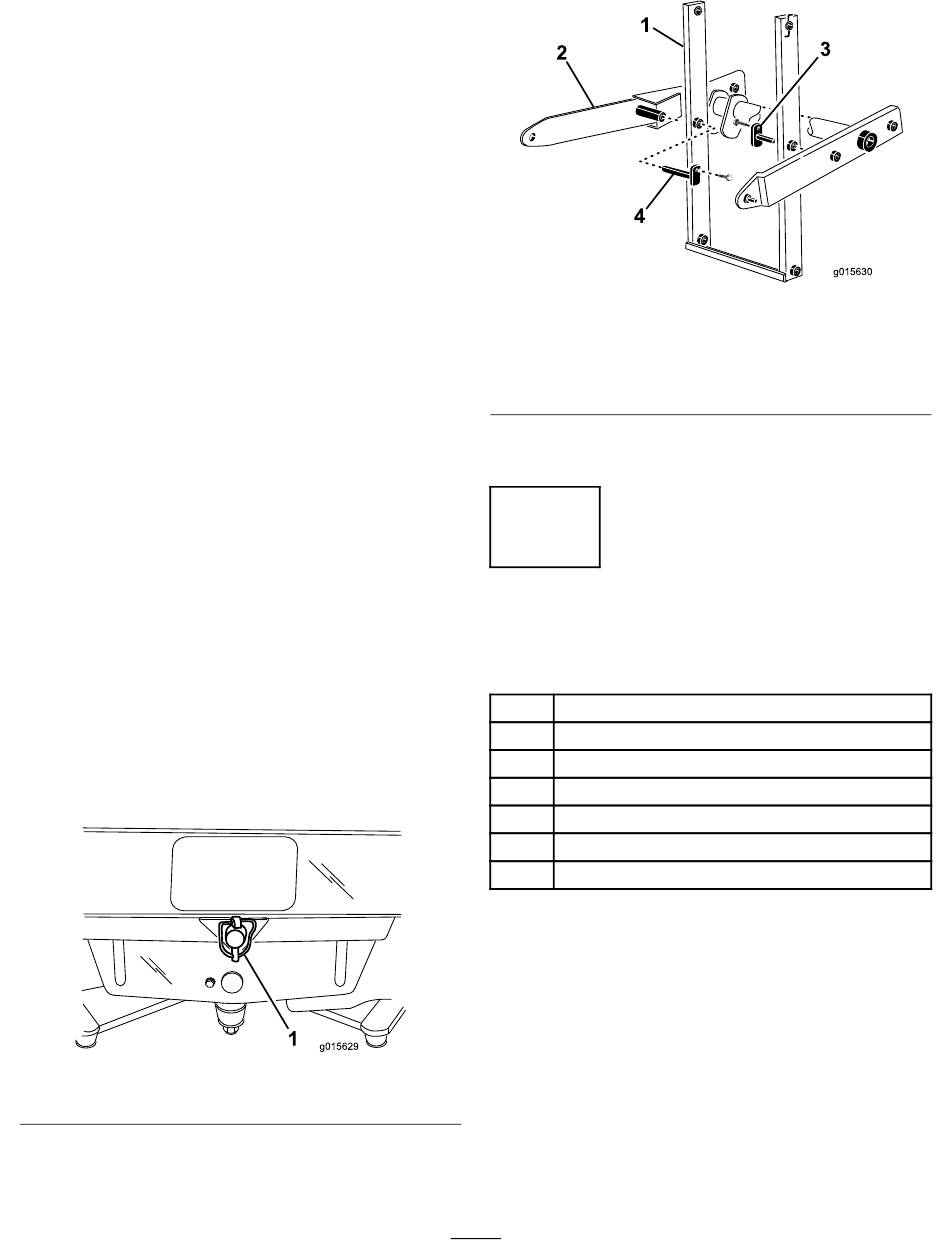

13. Befestigen Sie das Heck des Rahmens mit dem
Trennstift am Halterungsstift
1. Trennstift
14. Stecken Sie den kurzen und langen geschweißten
Befestigungsstift durch den Arm und den
Haupthubarm
(Bild
(Bild
14).
(Bild
15).
Bild 15
16).
1. Arm
2. Haupthubarm
15. Befestigen Sie die Stifte mit Blechschrauben (1/4" x
3/4").
3
Anschließen der
Hydraulikschläuche
Für diesen Arbeitsschritt erforderliche Teile:
2
Hydraulikschläuche
1
Schutzhülle
1
Haltering
1
Haltering
1
Staubblende
1
Staubdeckel
1
Schnellkupplung (Nippel und Kupplung)
Verfahren
1. Schieben Sie das Schleifenende der Staubblende über
das Ende des Hydraulikschlauchs vom vorderen
Ventilanschlussstück.
2. Stecken Sie die Buchsenkupplung durch das untere
Loch in der Kupplungshalterung und befestigen sie
mit einem Haltering.
3. Befestigen Sie die Schläuche an der Buchsenkupplung
(Bild
17).
4. Schieben Sie das Schleifenende des Staubdeckels
17) über das Ende des Hydraulikschlauchs, das vom
hinteren Ventilanschlussstück kommt.
11
Bild 16
3. Kurzer Stift (an der linken
Seite)
4. Langer Stift (an der
rechten Seite)
(Bild
