Seite 1: Inhaltsverzeichnis
11. Konformitäts- erklärung Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf dieses BONUS Produktes. Wie alle Erzeugnisse von BONUS wurde auch dieses Produkt aufgrund neuester technischer Erkenntnisse entwickelt und unter Verwendung zuverlässigster und modernster elektrischer Bauteile hergestellt. Bitte nehmen Sie sich einige Minuten Zeit, bevor Sie das Gerät in Betrieb nehmen, und lesen Sie...
Seite 2: Allgemeine Sicherheitsvorschriften
8 Tagen ab Kaufdatum benachrich- tigt werden. 2. Anwendungsbereiche Die Elektropumpen der Serie BONUS GP eignen sich für das Pumpen von klarem Wasser aus Brunnen, Zisternen u.ä. und Weiterleiten mit Druck zum Rasen sprengen, Beete bewässern, Vorratstanks oder Be-...
Seite 3: Installation
Die Pumpe ist nur geeignet für das Pumpen von Klarwasser, jedoch nicht für Salzwasser oder Wasser, welches mit entflammbaren, ätzenden, explosiven oder anderen gefährlichen Stoffen verunreinigt ist. Technische Daten GP 2800 Netzspannung/Frequenz 230 V ~ 50 Hz Aufnahmeleistung 550 W...
Seite 4 Gartenpumpe 2800 Benutzen Sie eine Ansaugleitung (2), die den gleichen Durchmesser hat wie die Ansaugöffnung der Elektropumpe (1). Falls die Ansaughöhe (HA) größer als 4 m ist, muss eine Leitung mit größerem Durchmesser benutzt werden. Die Ansaugleitung muss hundertprozentig luftdicht sein; sie darf keine Knicke und/oder Gegengefälle aufweisen, damit sich keine Luftblasen bilden können, die eine einwandfreie Funktion der Elektropumpe beeinträch- tigen könnten.
Seite 5: Elektrischer Anschluss
Art.-Nr. 2301120 Elektrofachbetrieb, ob diese Vorraussetzungen bei Ihnen erfüllt sind. Der Einsatz an solchen Orten ist grundsätzlich nur dann gestattet, wenn die Pumpe stand- und überflutungssicher in einem Mindestabstand von zwei Metern vom Gewässerrand aufgestellt und mit einer stabilen Halterung gegen die Gefahr des Hineinfallens geschützt ist.
Seite 6: Inbetriebsetzung
Kurzzeichen H07RN-F (3 x 1,0 mm²) nach VDE. Netzstecker und Kupplungen müssen spritzwassergeschützt sein. Schutz vor Überlastung Die Elektropumpen der Serie BONUS GP haben einen eingebauten therm- ischen Motorschutz. Bei Überlastung wird die Pumpe ausgeschaltet. Der Motor läuft nach Abkühlung selbst wieder an.
Seite 7: Wartung Und Hilfe Bei Störfällen
Sie den Netzstecker der Pumpe in eine 230 V Wechselstromsteckdose und betätigen Sie den Einschalter. Die Elektropumpen der Serie BONUS GP sind selbstansaugend, d.h. sie können auch in Gang gesetzt werden, ohne dass das Saugrohr mit Was- ser gefüllt wird; es muss nur das Pumpengehäuse gefüllt werden. In diesem Fall wird die Pumpe einige Minuten brauchen, um anzusaugen.
Seite 8 Gartenpumpe 2800 empfiehlt es sich, sie völlig zu entleeren (indem die Ablassschraube – siehe Abb.1, Nr. 10 – geöffnet wird), und sie mit sauberem Wasser auszuspü- len und sie an einem trockenen, frostsicheren Ort zu lagern. Störung Mögliche Ursache Behebung 1.
Seite 9 Art.-Nr. 2301120 Störung Mögliche Ursache Behebung 3. Ansaughöhe und/oder 3. Änderung der Installati- Förderhöhe zu hoch. on, so dass Ansaughöhe und/oder Förderhöhe den max. Wert nicht überschreiten. 3. Die Pumpe bleibt nach 1. Der elektrische An- 1. Die Spannung auf einer kurzen Betriebs- schluss stimmt nicht mit den Leitungen des...
Seite 10: Ersatzteilliste
Gartenpumpe 2800 Bevor Sie den Kundendienst kontaktieren, kontrollieren Sie bitte, ob es sich um einen Bedienungsfehler oder um eine Ursache handelt, die mit der Funktion Ihres Gerätes nichts zu tun hat. Falls nach diesen Tätigkeiten die Störung nicht beseitigt ist, wenden Sie sich bitte an den Kundendienst. 8.
Seite 11: Explosionszeichnung
Art.-Nr. 2301120 Sicherungsscheibe für Erdungsschraube Unterlegscheibe für Erdung Erdungswinkel Tragegriff Schraube für Tragegriff Unterlegscheibe für Tragegriff Befestigungsmutter für Tragegriff 9. Explosionszeichnung...
Seite 12: Gewährleistung
Gartenpumpe 2800 10. Gewährleistung Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Verkäufer leistet für einwandfreies Material und fehlerfreie Fertigung Ga- rantie gemäß den gesetzlichen Bestimmungen des jeweiligen Landes, in dem das Gerät gekauft wurde. Die Garantiezeit beginnt mit dem Tage des Kaufs, zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Her- stellungsfehler zurückzuführen sind, kostenlos beseitigt.
Seite 13 Art.-Nr. 2301120 Bei Garantieanspruch oder Störungen wenden Sie sich bitte an: Pumpenservice Siemensstraße 17 D-74915 Waibstadt Tel.: + 49 (0) 7263 / 9125 52 E-Mail: service@mb-ps.de In Österreich wenden Sie sich bitte an: Fa. Franz Pospischil Nfg. OHG Elektromechanik & Elektromaschinenbau Lützowgasse 12-14 A-1140 Wien Nur für EU-Länder...
Seite 14: Konformitätserklährung
11. Konformitätserklährung KIG GmbH Am Tannenwald 2 D-66459 Kirkel...

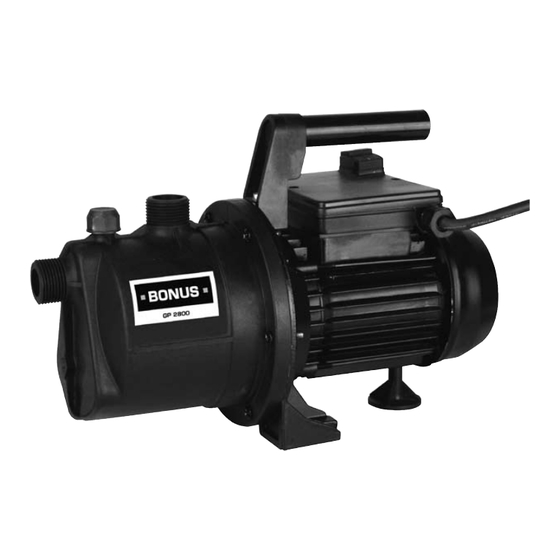

bonus GP 2800 Montage- Und Bedienungsanleitung
