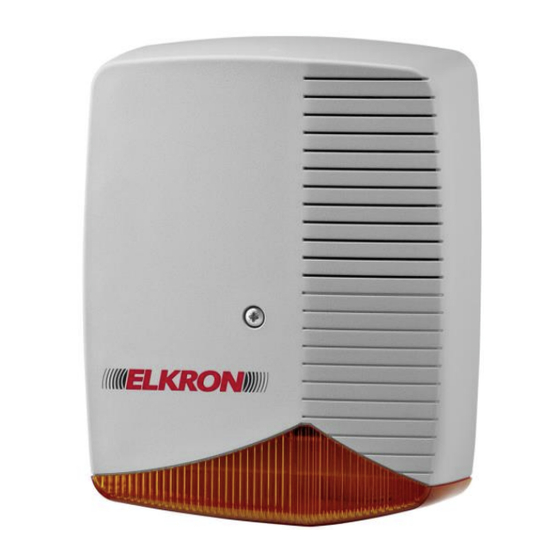

Elkron HPA700M Handbuch
Verwandte Anleitungen für Elkron HPA700M
Inhaltszusammenfassung für Elkron HPA700M

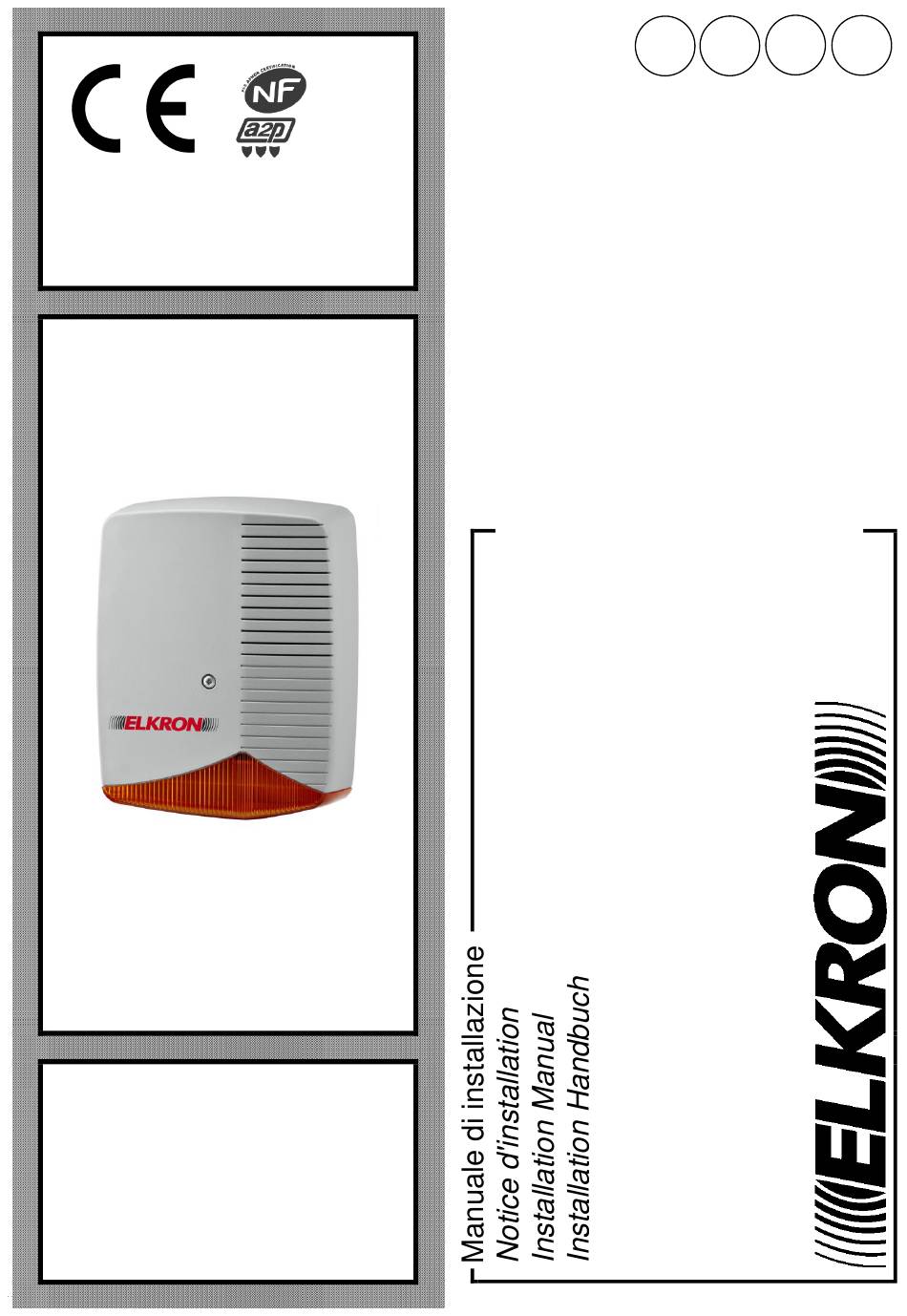

- Seite 1 EN50131-4 grado 3 - grade 3 EN50131-4 degré 3 - stufe 3 HPA700M Sirena da esterno metallica Sirène extérieure metallique Metallic Outdoor Siren Metall-Außensirene DS80HP7A-002A LBT80939 1/44 HPA701 - HPA702L - HPA702LG - HPA703XP - HPA703XP...
-
Seite 33: Allgemeine Merkmale
8.0 TECHNISCHE MERKMALE ........................42 1.0 ALLGEMEINE MERKMALE 1.1 ALARMVERWALTUNG Die Sirene HPA700M verfügt über zwei Steuerungseingänge: AL: Alarmsteuerung (mit Referenzspannung geschlossen = Ruhezustand; geöffnet = Alarm) S : Steuerung für Anlagenstatus (mit Referenzspannung geschlossen = Anlage deaktiviert; geöffnet = Anlage aktiv) HINWEIS: Gemäß... -
Seite 34: Selbstdiagnose
Alarmbereitschaft steht. 1.2 SELBSTDIAGNOSE An der Sirene HPA700M ist eine Funktion für die „aktive Selbstdiagnose“ implementiert, über die der einwandfreie Zustand der Batterie, des Horns, des Blinkers und des Schutzmoduls (falls vorhanden) sowie das korrekte Vorhandensein der von der Zentrale gelieferten Spannung geprüft wird. -
Seite 35: Sirenenmodul
Positiv oder Negativ. Laut Norm muss er mit der gewählten Referenzspannung geschlossen sein. Ausgangsklemmen des SABOTAGE-Kontaktes (Ruhekontakt) Ausgang Defekt: liefert ein positives Signal, das im Fall eines Defekts an geht Datenleitung für Schutzmodul (wenn eingebaut) Positiv, verfügbar für die Stromversorgung des Schutzmoduls (wenn eingebaut) 35/44 HPA700M... -
Seite 36: Ab Fabrik Erfolgte Programmierung
S an Positiv oder an negativ. Bezug Eingänge An Positiv HINWEIS: Bei Verwendung von doppelsymmetrischen Eingängen wird darauf hingewiesen, dass die Sirene mit +13,8V zu versorgen ist oder An Negativ diese auf den Minuspol bezogen sein müssen. 36/44 HPA700M... -
Seite 37: Programmierung: Zählung Alarme (E)
Diese Funktion ermöglicht es, die Anzeige eventueller Störungen über die dafür vorgesehene gelbe LED zu deaktivieren. Falls aktiviert, wird die Störbedingung Abgeschaltet durch ein Blinken der gelben LED alle 2,5 Sekunden angezeigt, allerdings nur Freigegeben mit deaktivierter Anlage. HINWEIS: Funktion nicht zulässig laut Norm EN50131. 37/44 HPA700M... -
Seite 38: Blinker-Funktionsweise
4.0 BLINKER-FUNKTIONSWEISE An der Sirene HPA700M ist ein mit LED-Technologie ausgestatteter Blinker integriert, der für eine längere Lebensdauer bei niedrigerem Verbrauch bürgt und eine höhere Batterielaufzeit gewährleistet. Der Blinker schaltet sich während eines Alarms in 1-sekünde Abständen bzw. nach einem Alarm. Bei einer „... -
Seite 39: Anschlüsse
(blaues und gelb-grünes Kabel); für einige Augenblicke leuchtet die grüne Led intensiver, und geht dann wieder in ihren Ausgangszustand zurück. HINWEIS: das Löschen des Speichers erfolgt beim anschließenden Übergang des S (Aktivierung der Anlage). Blaues Kabel Einsetzrichtung Kabel gelb-grün Modul Kabel gelb-grün Klemme Batterieseit Den Außendeckel schließen und mit den vorgesehenen Schraube befestigen. 39/44 HPA700M... -
Seite 40: Anschlussbeispiel Mit Mp500/4N Zentrale
6.0 ANSCHLUSSBEISPIEL MIT MP500/4N ZENTRALE SCHWARZ WEISS Am 24-Std.-Eingang oder Anzeigefunktion verwenden (siehe Abschnitt 3.8) Zum Aussendeckel Zum Innenkäfig Das Beispiel bezieht sich auf die werkseitige Programmierung (doppelsymmetrische Leitungen) 40/44 HPA700M... -
Seite 41: Anschlussbeispiel Mit Mp500/8 Und Mp500/16 Zentrale
7.0 ANSCHLUSSBEISPIEL MIT MP500/8 UND MP500/16 ZENTRALE SCHWARZ WEISS Am 24-Std.-Eingang oder Anzeigefunktion verwenden (siehe Abschnitt 3.8) Zum Aussendeckel Zum Innenkäfig Das Beispiel bezieht sich auf die werkseitige Programmierung (doppelsymmetrische Leitungen) 41/44 HPA700M... -
Seite 42: Technische Merkmale
Garantierter Leistungsgrad (EN50131-4) ..........Stufe 3 ) Die von einigen Zentralen bereitgestellte 14,4V-Spannung für das Wiederaufladen der internen Batterie ist NICHT für die auf den Pluspol bezogenen doppelsymmetrischen Eingänge verwendbar. HPA700M Entspricht der Norm: . EN50131-4 Einstufung: Stufe 3 Nr. der Zertifizierung: 3230900011... - Seite 43 43/44 HPA700M...
