Elkron HPA700P Handbuch
Verwandte Anleitungen für Elkron HPA700P
Inhaltszusammenfassung für Elkron HPA700P

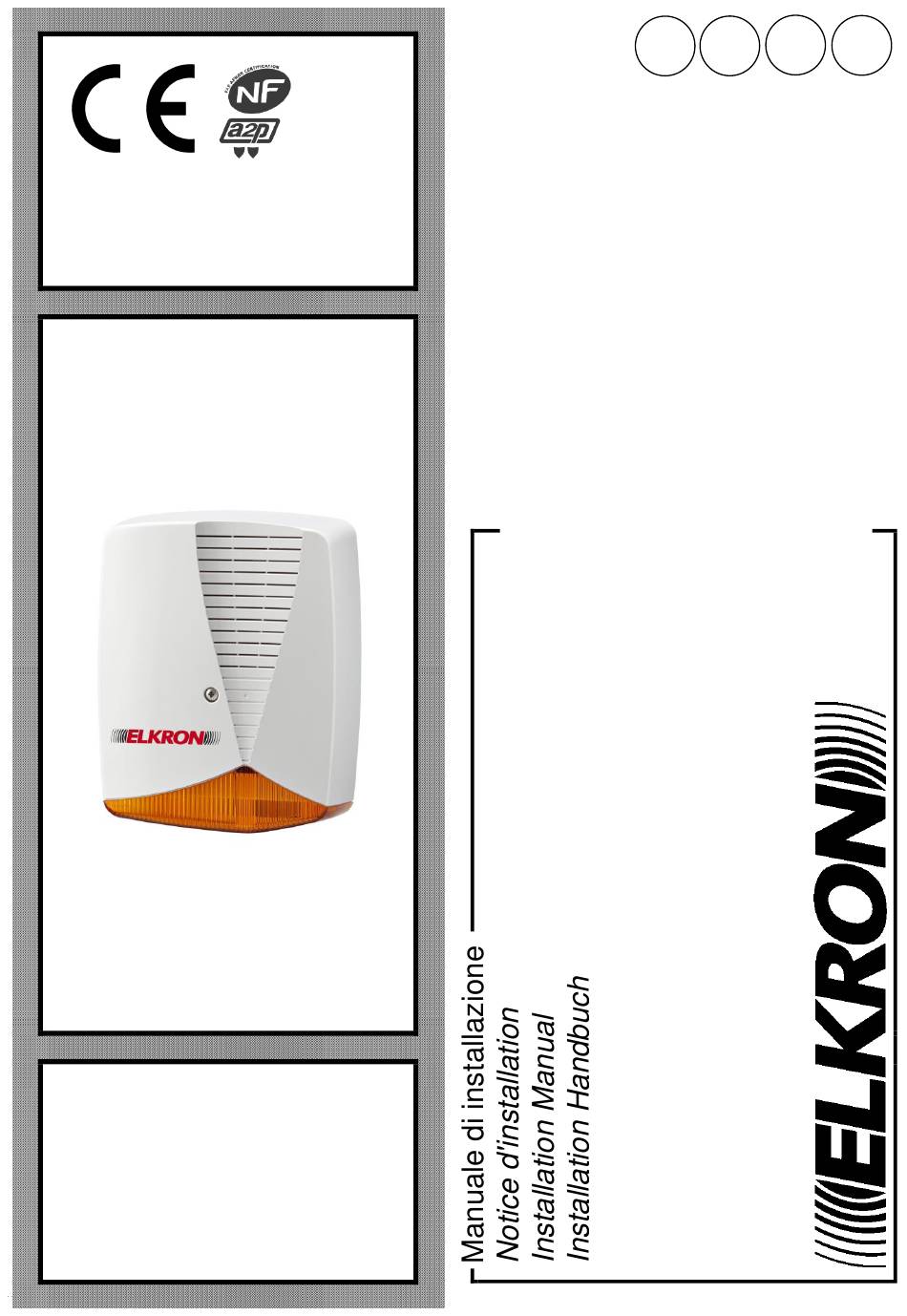

- Seite 1 EN50131-4 grado 2 - grade 2 EN50131-4 degré 2 - stufe 2 HPA700P Sirena da esterno Sirène extérieure Outdoor Siren Aussensirene DS80HP7A-001A LBT80825 1/36 HPA701 - HPA702L - HPA702LG - HPA703XP - HPA703XP...
-
Seite 27: Allgemeine Merkmale
HINWEISE ZUR ZERTIFIZIERUNG NACH EN50131- 4 ................. 34 1.0 ALLGEMEINE MERKMALE 1.1 ALARMVERWALTUNG Die Sirene HPA700P verfügt über zwei Steuerungseingänge: AL: Alarmsteuerung (mit Referenzspannung geschlossen = Ruhezustand; geöffnet = Alarm) S : Steuerung für Anlagenstatus (mit Referenzspannung geschlossen = Anlage deaktiviert; geöffnet = Anlage aktiv) HINWEIS: Gemäß... -
Seite 28: Installation
Innenkäfig Bohrung für Vorbereitung Wandbefe- für Schutzmodul stigung Aufnahme f. Batterie Säule, durchbohrt, Befestigung Aussen-deckel Vorbereiteter Durchbruch Kabeldurch- gang Säule, durchbohrt, Befestigung Innenkäfig Bohrung für Wandbefe- stigung Für die Verkabelung das abgeschirmte mehrpolige Kabel für die Einbruchsicherung verwenden. 28/36 HPA700P... -
Seite 29: Sirenenmodul
(eine nützliche Funktion, falls das Kabel 3 Minuten durchtrennt wird). Die Sirene wird einen neuen Alarmzyklus hervorrufen, mit einem 6 Minuten anschließenden Fehlen des Sperrsignals. 9 Minuten HINWEIS: Die Normen EN50131-4 lassen keine über 15 Minuten 15 Minuten liegende Alarmzeitbegrenzung zu. 29/36 HPA700P... -
Seite 30: Erfassung Der Fernspeisung (C)
Batterieladung zu bewahren, falls die Sirene nicht versorgt wird. 4.0 BLINKER-FUNKTIONSWEISE An der Sirene HPA700P ist ein mit LED-Technologie ausgestatteter Blinker integriert, die für eine längere Lebensdauer bei niedrigerem Verbrauch bürgt und eine höhere Batterielaufzeit gewährleistet. Der Blinker schaltet sich während eines Alarms in 1-sekünde Abständen bzw. nach einem Alarm. Bei einer „... -
Seite 31: Zubehörteile
5.0 ZUBEHÖRTEILE Die Sirenen HPA700P können mit zwei optionalen Zubehörteilen ausgestattet werden: Innenkäfig aus verzinktem Blech 8/10; Mikroprozessorgesteuertes Modul für zusätzliche Schutzeinrichtungen, das in der Lage ist, mit Schaum vorgenommene Sabotageversuche und thermische Angriffe (fester Schwellenwert kombiniert mit thermischer Analyse der Geschwindigkeit) zu erfassen). -
Seite 32: Anschlussbeispiel Mit Mp500/4N Zentrale
6.0 ANSCHLUSSBEISPIEL MIT MP500/4N ZENTRALE SCHWARZ Seriengeschaltet mit Mikroschalter oder an dediziertem Eingang 24h Unbenutzt. Die beiden Kabel aufgewickelt und isoliert lassen 32/36 HPA700P... -
Seite 33: Anschlussbeispiel Mit Mp500/8 Und Mp500/16 Zentrale
7.0 ANSCHLUSSBEISPIEL MIT MP500/8 UND MP500/16 ZENTRALE SCHWARZ Seriengeschaltet mit Mikroschalter oder an dediziertem Eingang 24h Unbenutzt. Die beiden Kabel aufgewickelt und isoliert lassen 33/36 HPA700P... -
Seite 34: Technische Merkmale
Es wird darauf hingewiesen, dass die Überbrückung C zur Einhaltung der Konformität gemäß EN50131-4 intakt bleiben muss, damit die Sirene bei ausgefallener Fernspeisung ertönt. Das Entfernen der Brücke hat den Verlust der Zertifizierung zur Folge. HPA700P Entspricht der Norm: . EN50131-4 Einstufung: Stufe 2 Nr. - Seite 35 35/36 HPA700P...
