Aufstellung der 5.1-Konfiguration

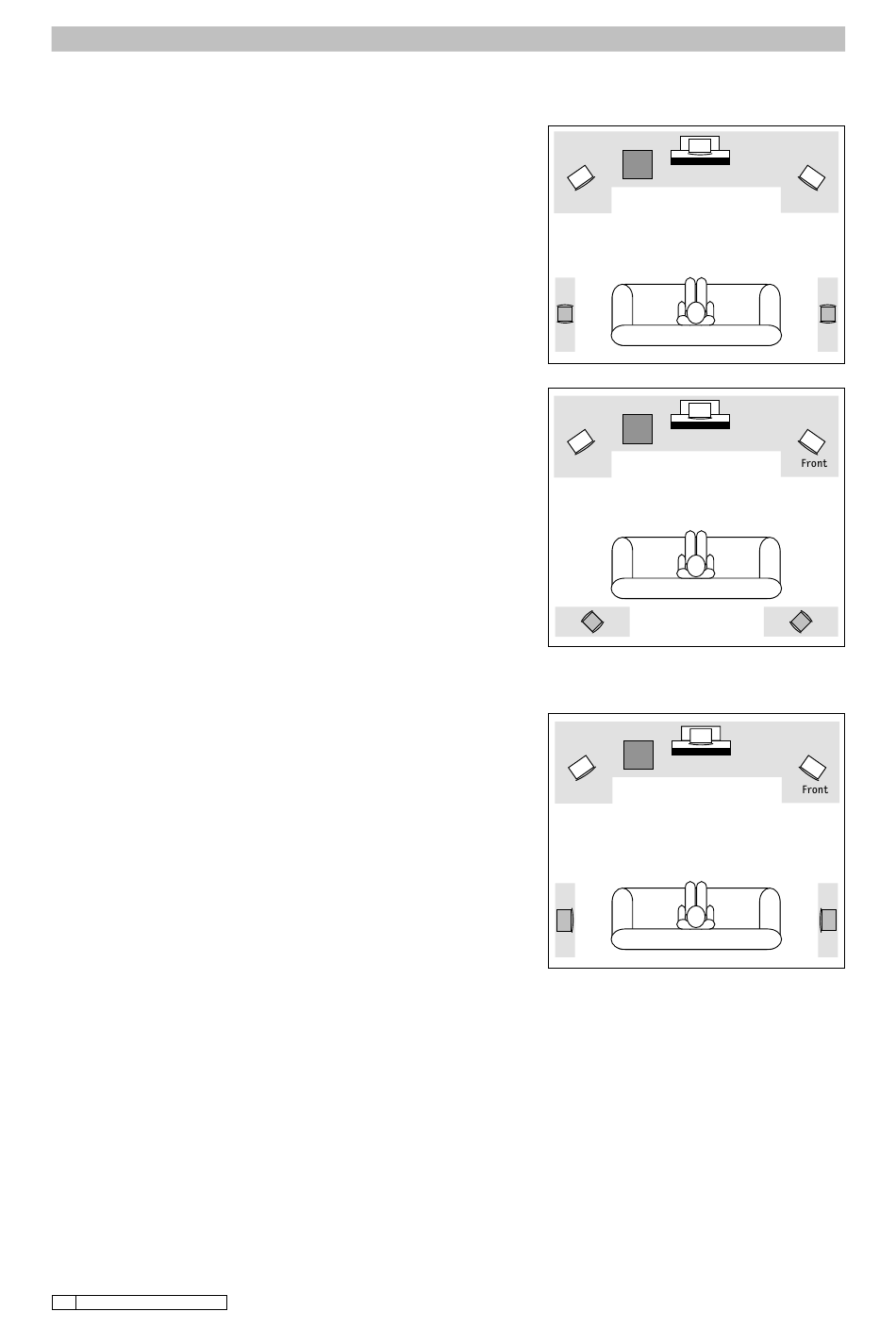

Rear(Side) Aufstellungsvariante A Cinema Set
Die M 500 D-Dipole sollten am besten seitlich vom
Hörplatz in einer Höhe von 1,40 bis 2,10 Metern
montiert werden. Die Teufel-Dipole haben bereits
eine geeignete Wandhalterung integriert. Die
Dipole strahlen dann mit der Frontseite (Ver-
kleidung mit Teufel-Schild) nach vorn (Richtung
Wir empfehlen
den Subwoofer im
TV/Bildschirm) und mit der Boxenrückseite nach
grauen vorderen
hinten(Richtung Raum-Rückwand) ab, so dass am
Bereich zu platzieren.
Hörplatz kein direkter Schall zu hören ist, son-
dern nur die Reflektionen der Wand. Der Abstand
der Dipol-Rückseite zur Rückwand des Raumes
sollte mindestens 10 Zentimeter betragen.
Rear Aufstellungsvariante B Cinema Set
Die Dipole können Sie alternativ mit einer
Wandhalterung auch hinter Ihrer Sitzposition in
einer Höhe von 1,40 bis 2,10 Meter anbringen. Wir
empfehlen, die M 500 D mit Hilfe der passenden,
optional erhältlichen Wandhalterung L-Lock-Win-
kel drehbar zu montieren und dann schräg etwa
im 45 Grad-Winkel mit der einen Lautsprecher-
chassis-bestückten Seite zur Rückwand und der
Wir empfehlen
die Rear-Lautsprecher im
anderen Lautsprecherchassis-bestückten Seite
hinteren grauen Bereich zu
zur Seitenwand hin auszurichten. Dadurch re-
platzieren.
flektieren die Dipole an der Rück- und Seitenwand
und erzeugt somit die gewünschte Diffusität. Der
Abstand der Vorder-Seite des Dipols zur Raum-
seitenwand sollte mindestens 10 Zentimeter
betragen.
Rear Aufstellungsvariante C Concert Set
Beim Aufbau des Concert Sets mit fünf direkt-
strahlenden M 500 FCR-Satelliten sind die rück-
wärtigen Boxen links und rechts vom Hörplatz
aufzustellen – idealerweise auf gleicher Höhe, z.B.
im Regal oder optimal auf einem Standfuß. Wenn
die Boxen sehr viel höher oder tiefer angebracht
werden müssen, kann ein Ausrichten auf den Hör-
platz sinnvoll sein. Hierzu nutzen Sie bei Wandan-
bringung am besten den Wandhalter Multilock.
Empfehlenswert ist es beim Betrieb der M 500 FCR,
dass die Entfernung der Rear-Speaker zum Hör-
platz 1,00 Meter überschreitet. Wenn Sie aber
näher sitzen(müssen), sorgen Sie bitte dafür, dass
die Frontseite der Box Sie nicht direkt anstrahlt,
sondern durch Anwinkeln des Lautsprechers
dieser eher in den Raum, zum TV/Bildschirm hin
ausgerichtet wird.
