GB
Before installation, please read and follow these instructions. An
incorrect installation could lead to serious injury. The product must
be installed by a qualified electrician. SOMFY's liability for defects
and damages is excluded if they were caused by disregard of the
instructions. Keep these instructions for future reference.
IT
Prima dell'installazione leggere attentamente queste istruzioni.
Un'installazione non corretta può causare gravi ferite. L'installazi o ne
deve essere eseguita da un elettricista qualificato. SOMFY non può
essere ritenuta responsabile per difetti o danneggiamenti causati
dal mancato rispetto di queste istruzioni.
Conservare queste istruzioni.
FR
Avant la mise en œuvre, veuillez lire et suivre les instructions de
sécurité ci-jointes. Une mauvaise installation peut conduire à de
graves blessures. Le produit doit être installé par un électricien
qualifié. SOMFY ne peut être tenue responsable des vices et des
dommages occasionnés par un non respect de ces instructions.
Conservez ces instructions pour toute intervention sur le produit.
SE
Före installation, läs noggrant igenom denna manual och följ
sedan instruktionerna. En felaktig installation kan medföra livsfara.
Produkten skall installeras av behörig elektriker. SOMFY's åtaganden
gäller ej om installation inte utförts enligt instruktionerna.
Spara manualen för framtida bruk.
The Operating Interface is an intuitive and guided
user interface to configure a solar protection system.
CHARACTERISTICS: OPERATING INTERFACE
Power supply
220-240 V / ~ 50 / 60 Hz
Material of housing
ABS, RAL 9002; cover strip: polycarbonate, transparent with silver print
Length / Height / Width
130 mm / 182 mm / 98 mm
Protection code
IP 20
Protection class
II, corresponding to the installation
Max. length between
500 m
Building Controller and Operating Interface
User interface
Foil keyboard with 14 keys and 2 LEDs
Display
Graphical, 128 x 64 dots, yellow green backlight; contrast and backlight
Temperature ranges
0 °C to 45 °C
Relative humidity
85 %
Conformity
CE by EN 60730-1
NL
Lees voor het installeren eerst deze handleiding. Een onjuiste
installatie kan de apparatuur ernstig beschad ig en. Dit product
mag alleen door een deskundige aangesloten worden.
De SOMFY garantie is niet van toepassing als de aanwijzigingen
in deze handleiding genegeerd worden. Bewaar dit document
voor later gebruik.
NO
Før installasjon, les disse instrukser. Feil installasjon kan føre til
alvorlig skade. Installasjonen skal utføres av autorisert installatør.
SOMFY's ansvar for skader bortfaller hvis disse instruksjoner ikke
følges. Behold instruksjonene for fremtidige referanser.
DE
Vor Inbetriebnahme unbedingt die Sicherheits anwei sungen in
dieser Anleitung beachten. Die Haftung von SOMFY für Mängel und
Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten der
Gebrauchs anweisung (falsche In stallation, Fehlbedienung, etc.)
beruhen. Errichten, Prüfen und Inbetriebsetzen der Anlage darf
nur von einer Fachkraft (lt. VDE 0100) durchgeführt werden!
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos!
Treffen Sie Vor kehrungen gegen unbeab sichtigtes Einschalten!
FI
Ennen asennusta, ole hyvä ja lue ja seuraa näitä ohjeita.
Virheellinen asennus voi aiheuttaa vakavia vaurioita. Tuotteen
tulee asentaa valtuutettu sähköasentaja. SOMFYn vastuu virheistä
ja vaurioista poistuu, jos ne ovat aiheutuneet ohjeiden vastaisesta
toiminnasta. Säilytä nämä ohjeet.
Das Operating Interface ist eine intuitive und
geführte Nutzer-Schnittstelle für die Konfiguration
eines Sonnenschutzsystems.

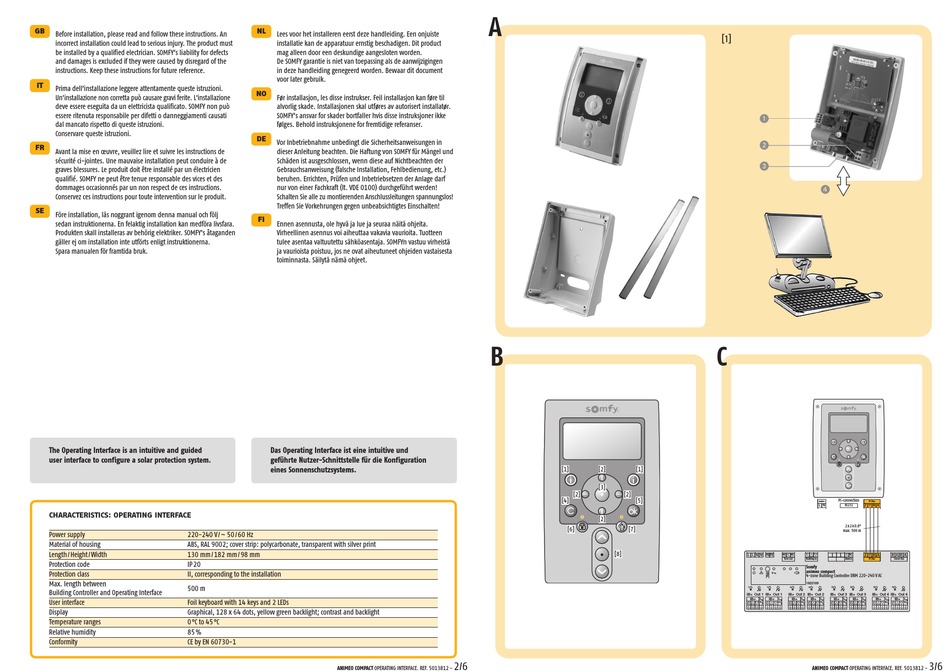

ANIMEO COMPACT OPERATING INTERFACE. REF. 5013812 -
A
B
[1]
[2]
[3]
[2]
[2]
[4]
[2]
G
[6]
[7]
[8]
2/6
[1]
1
2
3
C
[1]
[5]
L
L N N
PE PE
NO
C
NC
C
Error out
Building in
Somfy
animeo compact
4-zone Building Controller DRM 220-240 V AC
1822189
1
1
2
2
IB
IB
IB
IB
IB+
Out 1
IB+
Out 1
IB+
Out 2 IB+
Out 2
IB+
IB+
IB+
IB+
C
C
C
C
ANIMEO COMPACT OPERATING INTERFACE. REF. 5013812 -
4
G
PC-connection
mains
PC Bus
L N
RS232
Z Y
B A
2 x 2 x 0.8°
max. 500 m
C
NC
Z
Y B A
B
A B A
Alarm in
PC Bus
Sensor Bus
3
3
4
4
IB
IB
IB
IB
IB+ Out 3 IB+ Out 3
IB+ Out 4 IB+ Out 4
IB+
IB+
IB+
IB+
C
C
C
C
3/6
