Beck + Heun THERMOFLEX Montageanleitung

02_B+H_Einbauanleitung08 15.01.2008
B. Revision von vorne
1-teilige Dämmung

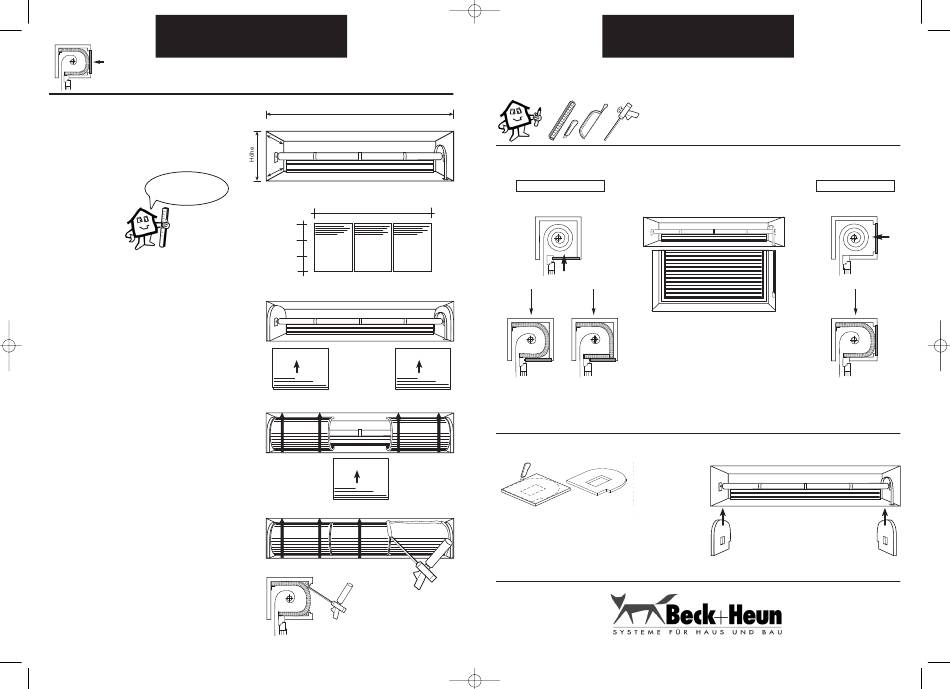

Die Montage des Thermo-Flex erfolgt in der
Regel 3-teilig je Rolladenkasten.
Den Kasteninnenraum ausmessen.
Länge der Dämmplatten festlegen,
Länge = Tiefe oben + Höhe + Tiefe unten
Die Plattenstücke
dürfen nicht kleiner als
35 cm in der Breite sein!
Maße auf Dämmplatten übertragen.
Die beiden äußeren Platten ausmessen und
zuschneiden (Cutter Messer und kleine
Eisensäge,Flex empfohlen). Die 3. Platte,
das mittlere Passstück, später ausmessen.
Erst muss jeweils ein Thermo-Flex Teil rechts
und links ins Auflager eingebaut werden.
Dämmung einbauen und mittels Klemmen oder
Holzlatten fixieren.
Die Dämmung benötigt oberhalb des
Blendrahmens einen Anschlag (z.B. Winkel),
damit sie nicht in den Rollraum des Rolladens
hineinragt.
Zum Schluss wird das mittlere Passstück ausge-
messen und eingesetzt.
Die Dämmplatten müssen im Innenbereich oben
und unten sowie an den Stoßbereichen mit
Montageschaum oder Fugendichtband fixiert
und abgedichtet werden.
Wenn der Schaum abgebunden hat können die
Klemmen entfernt werden.
Vorhandenen Verschlussdeckel wieder einsetzen
– fertig!
Zu Revisionszwecken:
Dämmung links und rechts, sowie unten ein-
schneiden und Dämmung aufklappen. Nach
Revision, alle Schnitte wieder versiegeln.
www.beck-heun.de
info@beck-heun.de
12:43 Uhr Seite 1
www.beck-heun.de
Breite
Tiefe oben
Tiefe unten bis max. zur Außenkante des Fensters
Breite
Tiefe oben
Höhe Platte 1 Platte 3
Passstück
Tiefe unten
1
3
UNTERSCHEIDUNGSMERKMALE
A
Revision von unten
Platte 2
2
2-teilige Dämmung
1-teilige
mit Fuge am Verschlussdeckel
Dämmung
SEITLICHE DÄMMUNG
Zuerst werden die beiden seitlichen
Dämmplatten ausgemessen, zugeschnitten
und mit Montageschaum eingeklebt.
Bei montierter Welle mit Gurtscheibe bedingt möglich.
MONTAGEANLEITUNG
THERMOFLEX
Werkzeug
Cutter
empfohlen kleine Flex (kleine Eisensäge oder Blechschere)
Montageschaum/Pistole
www.beck-heun.de
B
Revision von vorne
1-teilige
Dämmung
