Montageanleitung Karussell „circulus4"
Artikel-Nr. 514014401

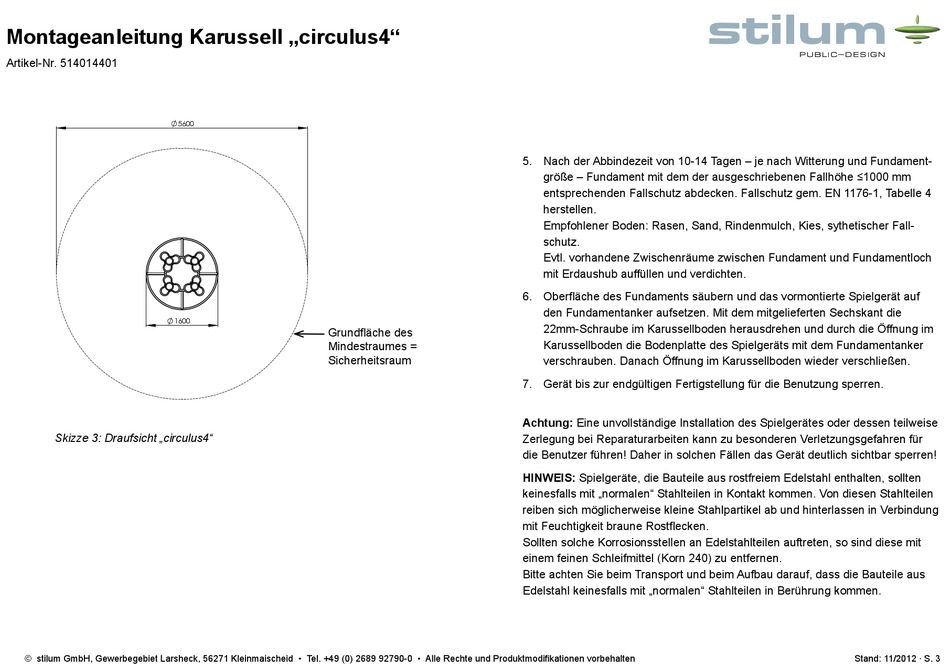

Skizze 3: Draufsicht „circulus4"
1:35
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Grundfläche des
Mindestraumes =
Sicherheitsraum
5. Nach der Abbindezeit von 10-14 Tagen – je nach Witterung und Fundament-
größe – Fundament mit dem der ausgeschriebenen Fallhöhe ≤1000 mm
entsprechenden Fallschutz abdecken. Fallschutz gem. EN 1176-1, Tabelle 4
herstellen.
Empfohlener Boden: Rasen, Sand, Rindenmulch, Kies, sythetischer Fall-
schutz.
Evtl. vorhandene Zwischenräume zwischen Fundament und Fundamentloch
mit Erdaushub auffüllen und verdichten.
6. Oberfläche des Fundaments säubern und das vormontierte Spielgerät auf
den Fundamentanker aufsetzen. Mit dem mitgelieferten Sechskant die
22mm-Schraube im Karussellboden herausdrehen und durch die Öffnung im
Karussellboden die Bodenplatte des Spielgeräts mit dem Fundamentanker
verschrauben. Danach Öffnung im Karussellboden wieder verschließen.
7. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
mit Feuchtigkeit braune Rostflecken.
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese mit
einem feinen Schleifmittel (Korn 240) zu entfernen.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Stand: 11/2012 · S. 3
