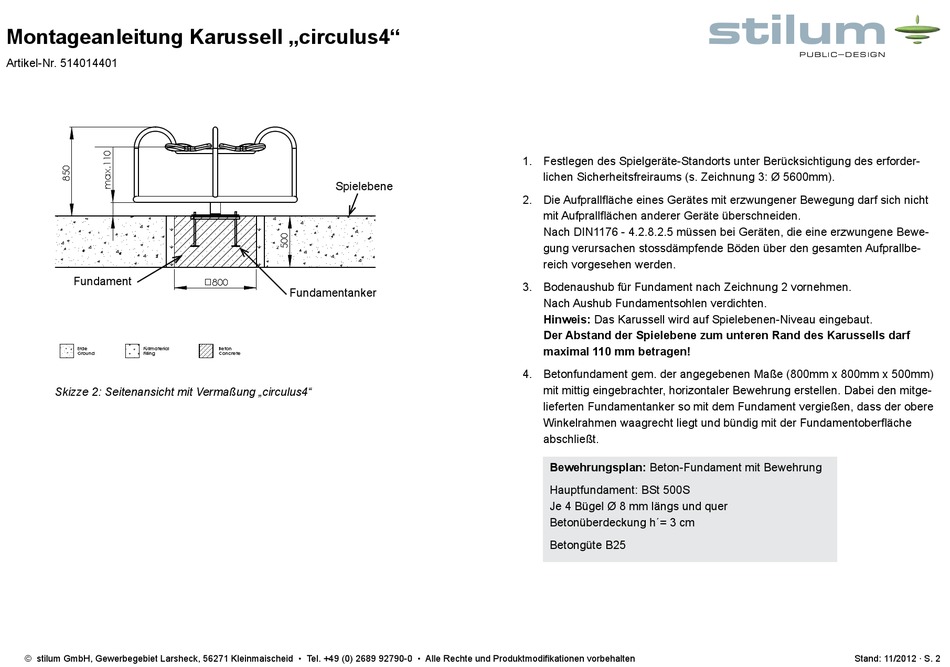

Montageanleitung Karussell „circulus4"
Artikel-Nr. 514014401
Fundament
1:20
Skizze 2: Seitenansicht mit Vermaßung „circulus4"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Spielebene
Fundamentanker
1:20
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Sicherheitsfreiraums (s. Zeichnung 3: Ø 5600mm).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für Fundament nach Zeichnung 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Karussell wird auf Spielebenen-Niveau eingebaut.
Der Abstand der Spielebene zum unteren Rand des Karussells darf
maximal 110 mm betragen!
4. Betonfundament gem. der angegebenen Maße (800mm x 800mm x 500mm)
mit mittig eingebrachter, horizontaler Bewehrung erstellen. Dabei den mitge-
lieferten Fundamentanker so mit dem Fundament vergießen, dass der obere
Winkelrahmen waagrecht liegt und bündig mit der Fundamentoberfläche
abschließt.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte B25
Stand: 11/2012 · S. 2
