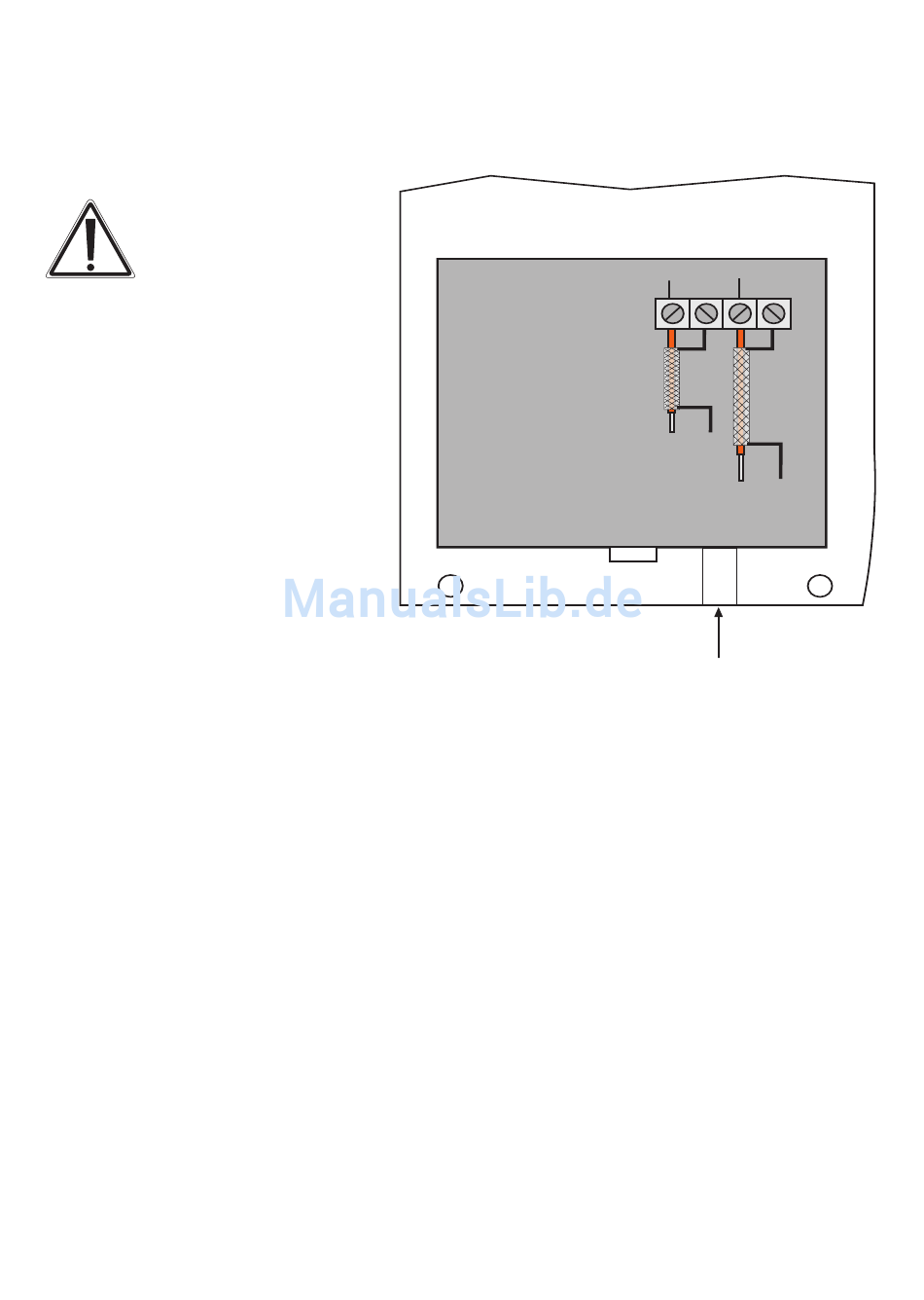

Anschluss des Funkempfänger-Verbindungskabels
am Funkempfänger
(Alternative Lösung)
Leitung zum Netzteil mind.
8 mm entfernt von Netzlei-
tungen und Sammelschie-
nen verlegen!
Wie gezeigt geschirmtes
Kabel oder paarweise ver-
drillte Leitungen einsetzen.
Maximale Leitungslänge
3 m!
Kabelmontage
- 4 Gehäuseschrauben lösen und Gehäuserückwand
abnehmen
- Serienkabel abklemmen und herausnehmen
- Alternatives Kabel einlegen und abisolierte Leitungs-
enden gem. Skizze oben in den Klemmen verschrau-
ben
- Gehäuserückwand auflegen, 4 Gehäuseschrauben
verschrauben
- Empfänger über die Aufhängeöse an einem emp-
fangsgünstigen Ort aufhängen. Empfang testen.
- Kabel zum Netzteil fixieren (z. B. mit Schellen, AP-
Kabelkanal oder UP-Montage)
FS20 EAM (Rückseite)
Kabeldurchführung
6
+U B
ANT
GND
GND
ANT GND
zu
FS20 ESH
(KL A/B)
+U B GND
zu
FS20 ESH
(KL C/D)
