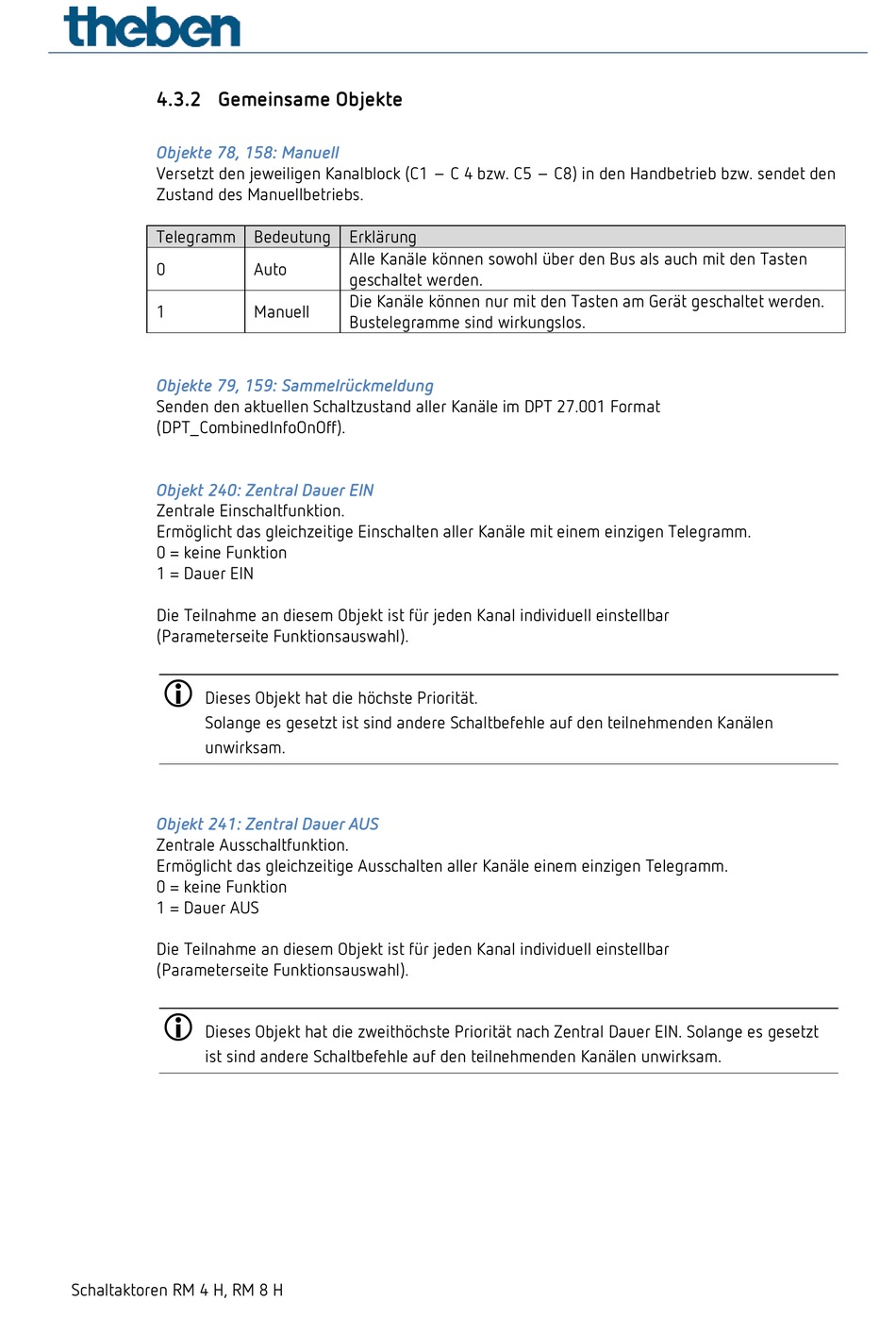

4.3.2 Gemeinsame Objekte
Objekte 78, 158: Manuell
Versetzt den jeweiligen Kanalblock (C1 – C 4 bzw. C5 – C8) in den Handbetrieb bzw. sendet den
Zustand des Manuellbetriebs.
Telegramm Bedeutung Erklärung
0
1
Objekte 79, 159: Sammelrückmeldung
Senden den aktuellen Schaltzustand aller Kanäle im DPT 27.001 Format
(DPT_CombinedInfoOnOff).
Objekt 240: Zentral Dauer EIN
Zentrale Einschaltfunktion.
Ermöglicht das gleichzeitige Einschalten aller Kanäle mit einem einzigen Telegramm.
0 = keine Funktion
1 = Dauer EIN
Die Teilnahme an diesem Objekt ist für jeden Kanal individuell einstellbar
(Parameterseite Funktionsauswahl).
Dieses Objekt hat die höchste Priorität.
Solange es gesetzt ist sind andere Schaltbefehle auf den teilnehmenden Kanälen
unwirksam.
Objekt 241: Zentral Dauer AUS
Zentrale Ausschaltfunktion.
Ermöglicht das gleichzeitige Ausschalten aller Kanäle einem einzigen Telegramm.
0 = keine Funktion
1 = Dauer AUS
Die Teilnahme an diesem Objekt ist für jeden Kanal individuell einstellbar
(Parameterseite Funktionsauswahl).
Dieses Objekt hat die zweithöchste Priorität nach Zentral Dauer EIN. Solange es gesetzt
ist sind andere Schaltbefehle auf den teilnehmenden Kanälen unwirksam.
Schaltaktoren RM 4 H, RM 8 H
Alle Kanäle können sowohl über den Bus als auch mit den Tasten
Auto
geschaltet werden.
Die Kanäle können nur mit den Tasten am Gerät geschaltet werden.
Manuell
Bustelegramme sind wirkungslos.
