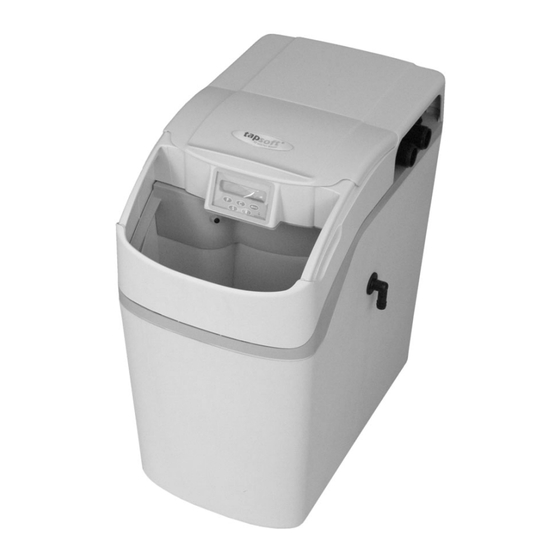

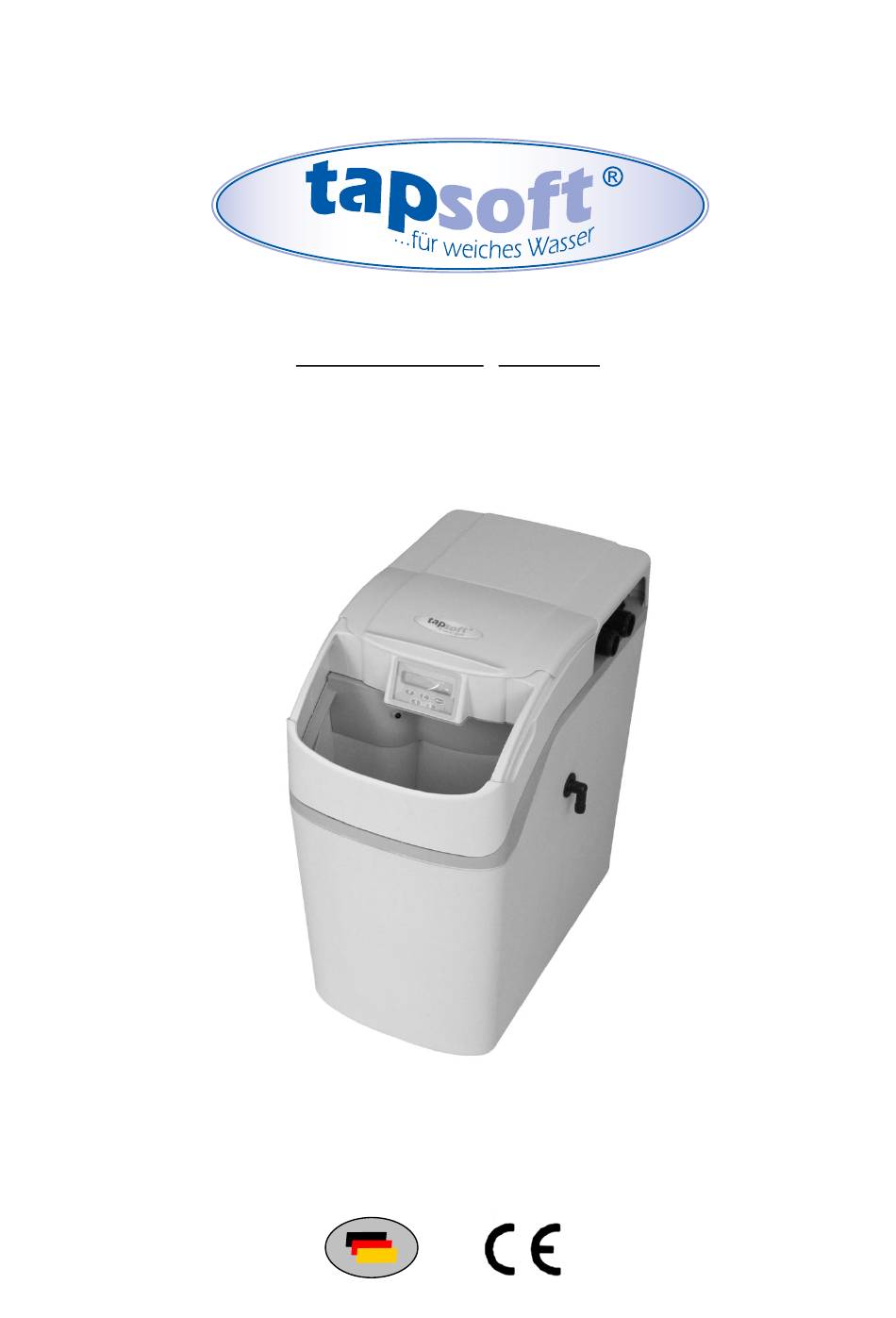

- Seite 1 Kalle Wassertechnik – Segeten 73+75 – D-79733 Görwihl – Tel. 07764 933 35 30 – Fax 07764 933 35 34 info@kalle-wassertechnik.de www.tapsoft.de Version – 26.04.2014 Modell 400...
- Seite 2 Checkliste: Vor Installation 1. Wasserdruck – Sollte nicht weniger wie 1,4 bar betragen 2. Kontrolle der Wasserhärte mit beigefügtem Meßbestecks, um zu überprüfen, dass das Gerät richtig eingesetzt wird: 3. Flussrate der Wasserversorgung – ein Minimum von 19 l/min wird empfohlen. 4.
-
Seite 3: Was Zu Tun Ist - Was Nicht Erlaubt Ist
Was zu tun ist – Was nicht erlaubt ist Was zu tun ist: 1. Erfüllen Sie alle lokalen Wasserleitungs- und elektrischen Bestimmungen. 2. Installieren Sie einen Druckminderer, falls der Eingangswasserdruck mehr als 6,0 bar beträgt. 3. Installieren Sie den Überlauf am Salzbehälter. 4. -
Seite 4: Entfernung Abdeckhaube
Entfernung Abdeckhaube Abbildung 2: Öffnen Sie den vorderen Deckel auf dem Salzbehälter. Fassen Sie mit den Fingern (wie abgebildet) an den Rahmen und ziehen Sie leicht nach vorne, evt. müssen Sie zwei Hände benutzen. Ziehen Sie den Kunststoffrahmen nach vorne, bis er ausklickt und dann langsam nach oben. -
Seite 5: Anschluss Bypass Und Panzerschläuche
Anschluss Bypass und Panzerschläuche Installieren Sie im ersten Schritt den Bypass 1“ mit integrierter Verschneidung: Abbildung 4: Installieren Sie den Bypass nach dem Filter (und Druckminderer) Leitung. Wasser für Bewässerung ist vor dem Bypass abzuzweigen. Achten Sie auf die Flussrichtung, die auf dem Bypass angegeben ist. - Seite 6 Abbildung 7: Zur Inbetriebnahme wird das mittlere Bypass-Ventil geschlossen. (Drehung rechts im Uhrzeigersinn). ACHTUNG: Das Ventil muss vollständig bis zum Anschlag geschlossen sein! Abbildung 8: Danach werden beide schräg sitzenden Ventile vollständig geöffnet. Die Anlage ist jetzt in Betrieb (Service). ACHTUNG: Bypass-Stellung Um den Enthärter auf Bypass zu stellen,...
- Seite 7 WICHTIG! Auf der Unterseite des Bypasses befindet sich eine Schraube, mit der die Weichwasser- härte eingestellt wird: Geschlossen: Keine Beimischung von Stadt- Wasser, Null Härte am Ausgang des Bypasses. Öffnen: Durch Öffnen Schraube (Drehen gegen Uhrzeigersinn) erhöht sich die Weichwasserhärte. Nach ca.
- Seite 8 Funktion Bypass am Enthärter Abbildung 11: Bypass-Ventil am Enthärter Das Bypassventil erfüllt den Zweck, den Enthärter vom Wasserlauf abtrennen zu können, falls Geräteproblem auftaucht, eine Undichtheit auftritt oder unbehandeltes Wasser für z. B. Gartenbewässerung verwendet werden möchte und keine andere Möglichkeit der Wasserentnahme hierzu vorliegt. Wenn Sie die Anlage von Vorne ansehen, befindet sich das Bypassventil im rechten Teil des Hauptkontrollventils.
-
Seite 9: Anschluß Sicherheitsüberlauf
Anschluß Sicherheitsüberlauf Abbildung 14: Überlauf-Anschluss Überlaufverbindung (1/2“ i.D.) Den Sicherheitsanschluß immer mit Gefälle zu Kanal verlegen. Er dient zur Wasserableitung bei Überfüllung des Solebehälters z.B. bei Undichtigkeiten oder Störung. Elektro-Anschluß Abbildung 15: Einstecken des Transformators / Steuerkabels Stecken Sie den Transformator nicht in eine Steckdose, die mit einem an/aus-Schalter versehen ist. -
Seite 10: Erstbefüllung Mit Salztabletten
Salztank Im Normalbetrieb füllt die Anlage selbst das notwendige Wasser ein. Normalwasserstand bei eingefülltem Salz: Model 400: 15 - 20 cm Verwenden Sie Tabletten-, Kissen- oder Blocksalz. Kein granulat- oder pulverförmiges Salz einfüllen! Es führt zu Verstopfungen. Schweiz: Das handelsübliche Pulversalz nicht verwenden. -
Seite 11: Ablauf Einer Regeneration
Ablauf einer Regeneration Während der Regeneration wird Ihre Anlage abgetrennt, d.h. das Wasser läuft unbehandelt an Ihrer Anlage vorbei. Das Eisen, Sedimente, Härtebildner, etc., welche sich in der Anlage abgelagert haben, werden während der Regeneration in den Abfluss gespült. Nach der Regeneration stellt die Anlage auf „Service“ zurück, um Ihr Heim wieder mit enthärtetem Wasser zu versorgen. - Seite 12 Soll die Regeneration in der kommenden Nacht ausgeführt werden, dann genügt das kurze Antippen der R-Taste. Im Display erscheint „Reg. vormerken“. Abbildung 20: Hinweis: Befindet sich die Anlage in Regeneration kann durch kurzes Drücken der R- Taste manuell in die nächste Stufe des Regenerationsablaufes geschaltet werden. Installation und Inbetriebnahme Jedem Enthärter ist ein Härte-Meßbesteck und 2,4 m Abwasserschlauch beigefügt.
- Seite 13 Sie Salztabletten ein. Warten Sie 2 Stunden und betätigen Sie 3 Sekunden lang die R-Taste. Ein Regenerationszyklus beginnt und dauert beim Model 400 ca. 11 Minuten. Nach der ersten Regeneration wird der Enthärter automatisch die notwendige Wassermenge in den Salzbehälter einfüllen 10.
-
Seite 14: Messung Der Wasserhärte
Messung der Wasserhärte Messung der Wasserhärte (Stadtwasser): Ermitteln Sie mit dem mitgelieferten Messbesteck die Rohwasserhärte. Dazu wird 5 ml Stadtwasser in das Probenglas gegeben. Geben Sie 1 Tropfen Reagenz zu und mischen Sie die Wasserprobe. Das Wasser verfärbt sich rot. Geben Sie tropfenweise Reagenz zu, bis ein Farbumschlag nach grün erfolgt. - Seite 15 1. Verbleibende Weichwasserkapazität: Nach der Eingabe der Wasserhärte erscheint im Display die verbleibende Weichwassermenge in LITER bis zur nächsten, automatisch ausgelösten Regeneration z.B. 914 Liter. 2. Regeneration / Regenerations-Positionen: Während der Regeneration wird die aktuelle Position angezeigt. Im Display blinkt die Zahl der aktuellen Position: Erstes Rückspülen „Backwash 1“...
- Seite 16 Programmierung „Kundenebene“ Abbildung 23 – 27: Zur Aktivierung 3 Sekunden die P-Taste gedrückt halten. Display erscheint „Zeit“ Einstellung der aktuellen Zeit. Mit C-Taste kann die Ziffer geändert werden. Mit der S-Taste bewegt man den Cursor unter die entsprechende Ziffer. Mit P-Taste speichern. Mit der Taste kann zurück gegangen werden.
- Seite 17 Das Display kehrt zur Standardanzeige zurück. Programmierung „Technikerebene“ Abbildung 28 – 47: Aktivierung Sekunden gleichzeitig S-Tasten gedrückt halten. Auf dem Display erscheint „Technikerebene“. Weiter mit P-Taste. Spracheinstellung: „Sprache deutsch“ Standarteinstellung ist „deutsch“. Weiter mit P-Taste. Einheiten-Einstellung „Einheiten MET“ Standardeinstellung MET für metrische Einheiten.
- Seite 18 Historie-Funktion: Regelenstellung N für Nein (Kundendienst vorbehalten, siehe auch Programmierung Historie) Weiter mit P-Taste. Modus-Einstellung Zeitgesteuert Mengenabhängig, Regeneration nachts z.B. 2:00 Uhr Mengenabhängig, Regeneration sofort bei Erschöpfung unter Berücksichtigung des Wasser- flusses Standardeinstellung: Mode 3 Weiter mit P-Taste. Einstellung Rohwasserhärte mg/L.
- Seite 19 25,00 428,00 26,00 445,12 27,00 462,24 28,00 479,36 29,00 496,48 30,00 513,60 Eingabe Eisen-Gehalt im Wasser. Standardeinstellung: 00 Weiter mit P-Taste. Eingabe Mangan-Gehalt im Wasser. Standardeinstellung: 00 Weiter mit P-Taste. Auswahl Salztyp Kochsalz = Standard Tablettensalz Kalium = kochsalzfrei mit Kaliumchlorid Standardeinstellung: Kochsalz Weiter mit P-Taste.
- Seite 20 Anlagenkapazität gm Laut Vorgabe 400 (Entspricht #2 in den Spezifikationen.) Weiter mit P-Taste. Zwangsregeneration nach 4 Tagen Standardeinstellung: Ja Weiter mit P-Taste. 1. Rückspülzeit Spülen 1 Standardeinstellung: 1 Minute Weiter mit P-Taste. Besalzungszeit Standardeinstellung: 9 Minuten Weiter mit P-Taste.
- Seite 21 2. Rückspülzeit Spülen 2 Standardeinstellung: 2 Minuten Weiter mit P-Taste. Salzverbrauch Standardeinstellung: 0,7 kg Weiter mit P-Taste. Turbinentest Standardeinstellung: Nein Weiter mit P-Taste. Regeneration für kommende Nacht Standardeinstellung: Nein Weiter mit P-Taste.
- Seite 22 Kompensation einer schleichenden Wasserabnahme durch eine klein- Umkehrosmoseanlage. Standardeinstellung: Nein Weiter mit P-Taste. Die Eingabe ist nun komplett. Error- (Fehler) Meldungen „E1“ Der Nullpunkt-Magnet wird nicht gefunden: Enthärter vom Netz trennen und den Transformator wieder einstecken. Das Gerät sucht seinen Nullpunkt. „E2“...
- Seite 23 Abruf der Historie unter „Technikerebene“ Abbildung 48 – 64: Aktivierung Sekunden gleichzeitig S-Tasten gedrückt halten. Auf dem Display erscheint „Technikerebene“. Weiter mit P-Taste. Spracheinstellung: „Sprache deutsch“ Weiter mit P-Taste. Einheiten-Einstellung „Einheiten MET“ Weiter mit P-Taste. Historie-Funktion: über C-Taste auf Ja stellen.
- Seite 24 Software-Version Weiter mit P-Taste. Ausliefer- bzw. Installationsdatum Weiter mit P-Taste. Reservezahl bei Inbetriebnahme Weiter mit P-Taste. Härte bei Inbetriebnahme Weiter mit P-Taste.
- Seite 25 Eisenghalt bei Inbetriebnahme Weiter mit P-Taste. Mangangehalt bei Inbetriebnahme Schwefelgehalt bei Inbetriebnahme Weiter mit P-Taste. pH-Wert bei Inbetriebnahme Weiter mit P-Taste.
- Seite 26 Eisenbakterien bei Inbetriebnahme Weiter mit P-Taste. Gesamtanzahl Regenerationen (kann nicht glöscht werden) Weiter mit P-Taste. Gesamtliter produziertes Weichwasser (kann nicht gelöscht werden) Weiter mit P-Taste. Modelltyp Weiter mit P-Taste. Speichern der Historie Historie beendet. Weiter mit P-Taste. Weiter im Technikermenü mit Modus,...
-
Seite 27: Spezifikationen
- Inhalt Medium 10 Liter Kapazität/ Salzverbrauch: 316 grams / 0,45 kg 4.900 grains / 1.0 lb 400 grams / 0,70 kg 6.184 grains / 1.5 lb 555 grams / 0,91 kg 8.600 grains / 2.0 lb 690 grams / 1,36 kg 10.700 grains / 3.0 lb... -
Seite 28: Störungsursachen Und Deren Behebung
Störungsursachen und deren Behebung Problem: Ursache: Lösung: Kein Weichwasser nach Kein Salz. Salz Nachfüllen. Regeneration: Sediment und Salz haben das Entfernen Sie das Salz aus Solestandrohr und Soleventil dem Vorratsgehälter. (Nass- verstopft. Sauger) Behälter, Solestandrohr und Soleventil reinigen. Injektor reinigen. Leitung für das Regenerationswasser blockiert, Ableitung überprüfen. - Seite 29 Normalstand bei eingefülltem Salz: Verstopfte Ableitung zum Leitung auf Verschmutzungen Kanal. Leitung geknickt. und Verschlüssen kontrollieren. Model 400 bis 15 - 20 cm Verstopfte Leitung von Salztank Soleventil und Anschlussleitung zu Ventil. reinigen. Verstopftes Soleventil. Soleventil reinigen Injektor mit Sieb verstopft.
-
Seite 30: Wartung
Wartung Wir empfehlen Ihnen, alle Jahre (spätestens nach 2 Jahren) die Anlage warten zu lassen. Wartung erfolgte am:/durch: Durchgeführte Arbeiten: Datum: ○ Überprüfung Wasserhärten: ………………………………… Weichwasser: ……..°d Stadtwasser: ………°d Firma: ………………………………… ○ Injektor-Überprüfung: ○ in Ordnung ○ Austausch von: Techniker: …………………………………………………………... - Seite 31 Notizen...
- Seite 32 Registrierung/Garantie Firma Kalle Wasserstechnik Segeten 75 D-79733 Görwihl Ich (Wir) registriere(n) folgende Wasserenthärtungsanlage bei Ihnen: Vorname: Nachname: Strasse: PLZ, Ort: Telefon tagsüber: Telefon abends: E-Mail-Adresse: Enthärter-Model: Datum Einbau: Datum Rechnung: Serien Nr.:...
