Funktioner:
• HDMI- ingång för kontaktdon: 4x HDMI typ A 19 pin hona.
• HDMI- ingång för kontaktdon: 1x HDMI typ A 19 pin hona.
• Höghastighet HDMI med Ethernet och ljudreturkanal.
• HDCP 1.2 kompatibel: varje switch måste passera HDCP data mellan källa och monitor.
• Driftfunktionen: Tryckknapp eller fjärrkontroll.
• Stöder: upp till full HD 1080p 24fps & 50/60Hz.
• Stöder alla 3D format, inklusive 1080p@23.98/24Hz, 720p@59.94/60Hz/50Hz, bandbredd upp till
225MHz.
• Stöder ljudreturkanalen (ARC) från skrivande lagringsanordning. Anslut ARC-porten till förstärkare
och mottagare (bara funktionell på port1).
• Stöder: Färgdjup 24bit/36bit.
• Stöder LP CM/Dolby-AC3/DTS7.1/DSD.
• Dataöverföringshastighet 6.75Gbps.
- Plug and Play. Ingen installation av programvara krävs. Installeras på några minuter.
Setup beskrivning:
• Ansluter en HDMI-kabel till HDMI-gränssnittets kontaktdon med en enhet för utgång, t.ex. en
DVD-spelare eller digitalbox.
• Anslut den andra änden av HDMI-kabeln till ingångsporten för denna switch. Kom ihåg vilken
ingångsport som är ansluten till vilken enhet.
• Anslut ARC/SPDIF -porten till ditt hemmabiosystem inställt för ljud.
• Anslut internetuppkoppling till ditt hemnätverk switch/router.
• Slå på enheterna och TV: n och gör ditt val för att visa valda enhet.

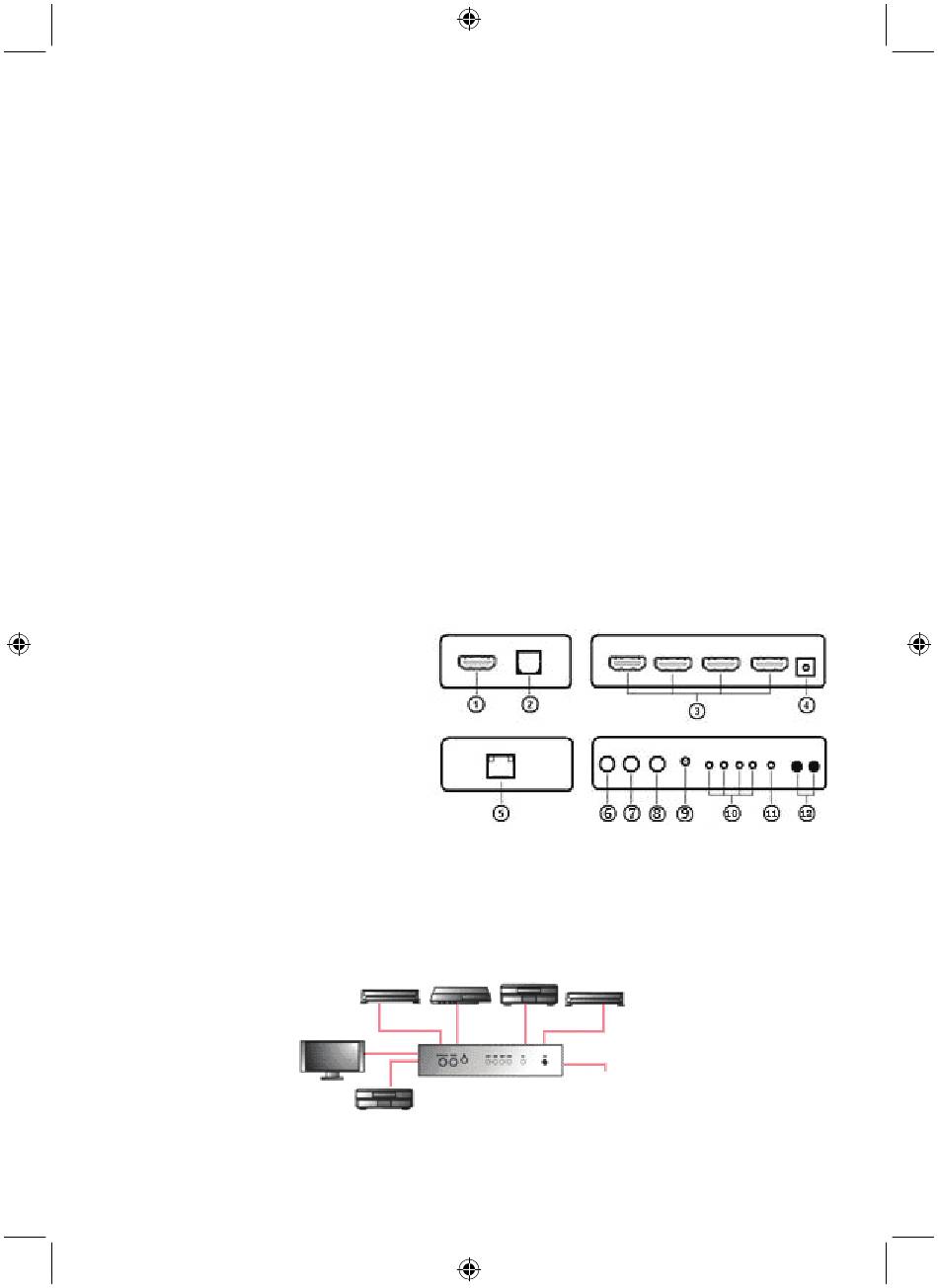

Anslutningar:
1. HDMI-utgång
2 Spdif-anslutning
3. HDMI-ingångsport 1~4
4. Anslutning av ström
5. Ethernet-anslutning
6. Ljudanslutning
7. Infraröd anslutning
8. Infraröd förlängning
9. Infraröd lysdiod
10. Ingång av information LED
11. Utgång av information LED
12. Tryckknappar för val till vänster och höger
Beskrivning av drift:
Ett val kan göras genom att trycka på knappen för val på framsidan av switchen eller genom att välja
motsvarande knapp på fjärrkontrollen. En indikations-lampa kommer att lysa för vald ingångskanal.
Anslutningar:
Visningsskärm
Vänster sida
Höger sida
källenhet
HDMI 4x1 Switch
Mottagare
16
Baksida
Framsida
Internet
