dispositivo conectado con un cable HDMI de alta velocidad con la función Ethernet en el puerto 1 (por
supuesto que su red doméstica debe estar conectada a Internet).
Características:
• Conector de entrada HDMI: 4 HDMI tipo A de 19 espigas hembra.
• Conector de salida HDMI: 1 HDMI tipo A de 19 espigas hembra.
• HDMI de alta velocidad con Ethernet y canal de retorno de audio.
• Compatible con HDCP 1.2: Cualquier switch debe pasar datos HDCP entre la fuente y el monitor.
• Función de operación: Pulse el botón o el mando a distancia.
• Soporta: Hasta Full HD 1080 p, 24 fps y 50/60 Hz.
• Soporta todos los formatos 3D, lo que incluye 1080p a 23,98/24Hz, 720p a 59,94/60Hz/50Hz,
ancho de banda de hasta 225 MHz.
• Soporta el canal de retorno de audio (ARC) desde el dispositivo de destino Conecta el puerto
ARC al receptor del amplificador (sólo funcional en puerto 1).
• Soporta: Color profundo de 24 bit/36 bit.
• Soporta: LP CM/Dolby-AC3/DTS7.1/DSD.
• Velocidad de transferencia de datos 6,75 Gbps.
• Plug and Play No se requiere instalación de software. Se instala en minutos.
Descripción de configuración:
• Conecte un cable HDMI al conector de interfaz HDMI de un dispositivo de salida tal como un
reproductor DVD o un decodificador.
• Conecte el otro extremo del cable HDMI al puerto de entrada de este switch. Recuerde qué
puerto de entrada está conectado a qué dispositivo.
• Conecte el puerto ARC/Spdif a su equipo de cine en casa para audio.
• Conecte la conexión a Internet a su switch/router de red doméstica.
• Encienda los dispositivos y el TV, y realice su selección para ver el dispositivo que elija.

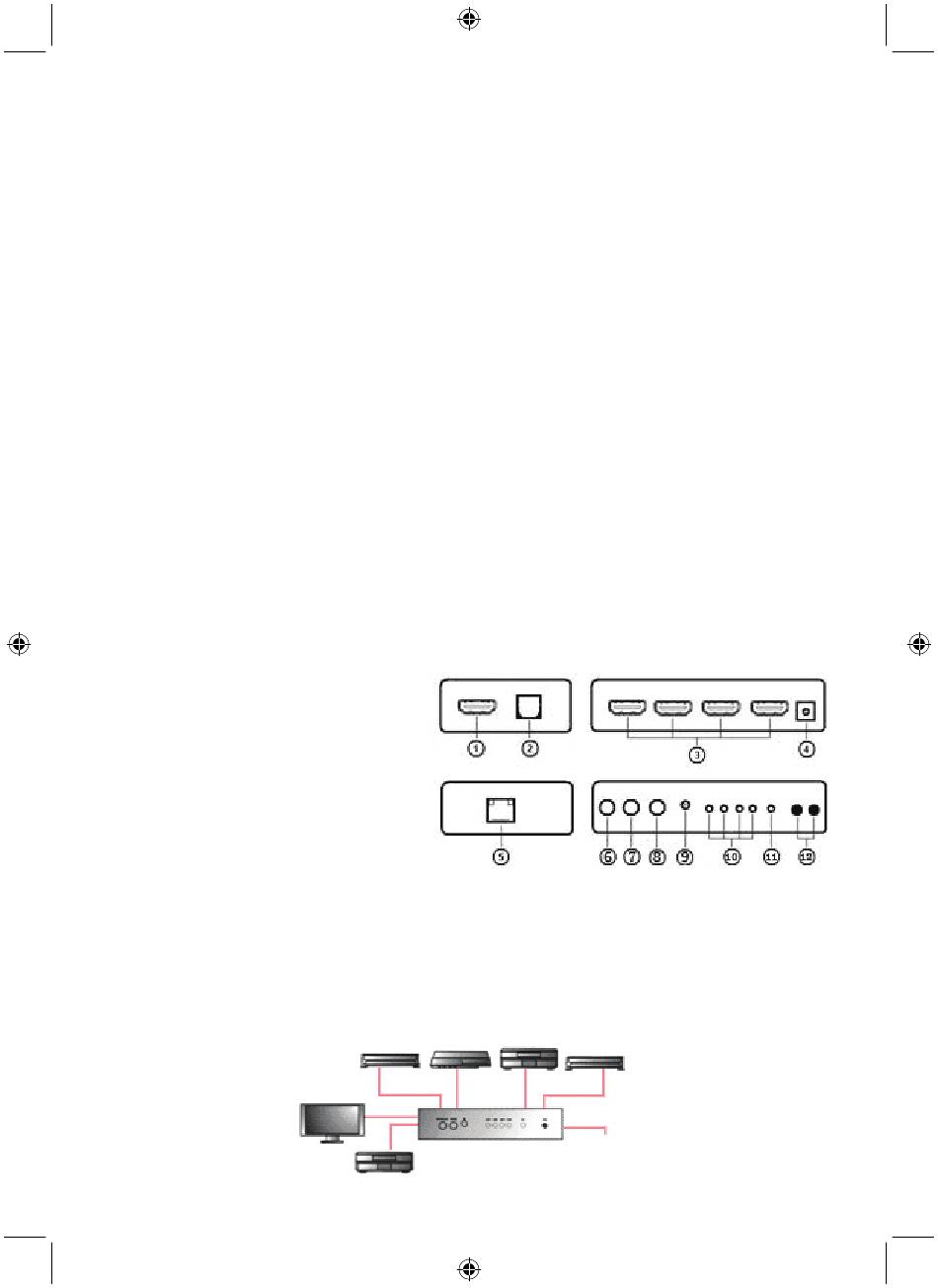

Conexiones:
1. Salida HDMI
2. Conexión Spdif
3. Puertos de entrada HDMI 1~4
4. Conexión de corriente
5. Conexión Ethernet
6. Conexión de audio
7. Conexión infra roja
8. Extensión infra rojo
9. LED infra rojo
10. LED de información de entrada
11. LED de información de salida
12. Pulse botones para selección izquierda y
derecha
Descripción de operación:
Se puede realizar una elección pulsando el botón de selección en la parte delantera del switch o
seleccionando el botón apropiado en el mando a distancia. Una luz indicadora se encenderá para el
canal de entrada seleccionado.
Conexiones:
Lado izquierdo
Lado derecho
Dispositivo fuente
Pantalla
Switch 4x1 HDMI
Receptor
11
Parte posterior
Parte delantera
Internet
