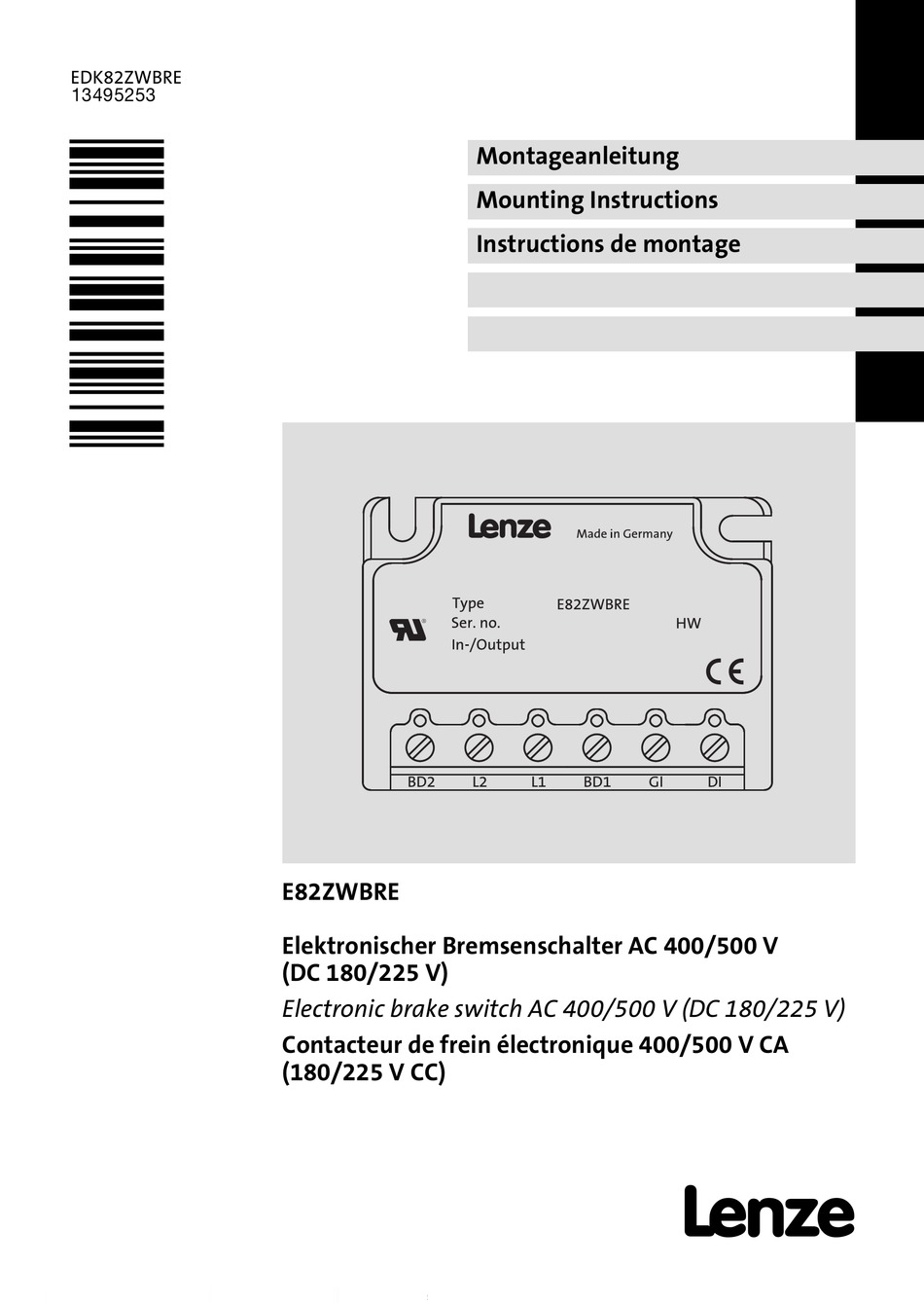

- Seite 1 EDK82ZWBRE .RUV Montageanleitung Mounting Instructions Instructions de montage E82ZWBRE Elektronischer Bremsenschalter AC 400/500 V (DC 180/225 V) Electronic brake switch AC 400/500 V (DC 180/225 V) Contacteur de frein électronique 400/500 V CA (180/225 V CC)
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
-
Seite 3: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... . Zielgruppe . -
Seite 4: Über Diese Dokumentation
Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen. Informationen zur Gültigkeit Diese Dokumentation ist nur gültig: ƒ zusammen mit der zugehörigen Dokumentation der für den Einsatz zulässigen Grundgeräte. ƒ für Bremsenschalter ab der Typenschildbezeichnung: E82ZWBRE Identifikation 82zwbrx_08 E82ZWBRE ‚ Hardwarestand... -
Seite 5: Dokumenthistorie
UR−Warnings korrigiert, Fehlerkorrekturen 13233641 10/2010 TD00 Anforderungen nach UR ergänzt 13201031 03/2007 TD00 Überarbeitung Kap. "Technische Daten" 13181077 11/2006 TD00 Überarbeitung Kap. "Technische Daten" Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter www.lenze.com EDK82ZWBRE DE/EN/FR 7.0... -
Seite 6: Verwendete Konventionen
Über diese Dokumentation Verwendete Konventionen Verwendete Konventionen Diese Dokumentation verwendet folgende Konventionen zur Unterscheidung verschiede- ner Arten von Information: Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden in englischer und französi- scher Sprache verwendet. UR−Warnhinweise Textauszeichnung Programmname... -
Seite 7: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Seite 8 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise Piktogramm und Signalwort Bedeutung Warnings! Sicherheitshinweis oder Anwendungshinweis für den Betrieb nach UL−...
-
Seite 9: Sicherheitshinweise
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs- vorschläge übernimmt der Hersteller keine Gewähr. ƒ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... - Seite 10 Sicherheitshinweise Allgemeine Sicherheits− und Anwendungshinweise Gefahr! Gefährliche elektrische Spannung! An den Anschlüssen des Bremsenschalters können gefährliche elektrische Spannungen anliegen. Mögliche Folgen: Tod oder schwerste Verletzungen beim Berühren der Anschlussklemmen. ƒ Schutzmaßnahmen: Vor allen Arbeiten das Grundgerät und den Bremsenschalter vom Netz ƒ...
-
Seite 11: Sicherheitshinweise Für Die Installation Nach Ul/Csa
Use 75°C copper wires only, min. wire size 20 AWG. ƒ These devices are intended for use with Power Conversion Equipment (e.g ƒ for use with of Lenze Drives as registered in File E132659 Vol.11, Sec. 1 (series E82MV)). EDK82ZWBRE DE/EN/FR 7.0... -
Seite 12: Technische Daten
Ansteuerung über den integrierten Digi- talausgang des motec Frequenzumrichter 8200 vector E82xVxxxKxC Im Schaltschrank mit Funktionsmodul Standard-I/O oder Application-I/O Ansteuerung über den Digitalausgang des Funktionsmoduls Andere Lenze−Antriebsregler Im Schaltschrank mit Digitalausgang +15 ... +30 V, 5 ... 10 mA EDK82ZWBRE DE/EN/FR 7.0... - Seite 13 Technische Daten Allgemeine Daten und Einsatzbedingungen Allgemeine Daten Konformität und Approbation Konformität 2006/95/EG Niederspannungsrichtlinie TP TC 020/2011 Elektromagnetische Eurasische Konformität Verträglichkeit von (TR ZU 020/2011) TR ZU: Technische Regulie- technischen Erzeugnis- rung der Zollunion TP TC 004/2011 Über die Sicherheit von Eurasische Konformität Niederspannungsaus- (TR ZU 004/2011)
- Seite 14 Technische Daten Allgemeine Daten und Einsatzbedingungen Einsatzbedingungen Umgebungsbedingungen Klimatisch Lagerung IEC/EN 60721−3−1 1K3 (−25 ... +60 °C) Transport IEC/EN 60721−3−2 2K3 (−25 ... +70 °C) Betrieb IEC/EN 60721−3−3 3K3 (−10 ... +55 °C) Verschmutzung EN 61800−5−1 Verschmutzungsgrad 2 Aufstellhöhe < 4000 m üNN Mechanisch Rüttelfestigkeit Germanischer...
-
Seite 15: Bemessungsdaten
Technische Daten Bemessungsdaten Bemessungsdaten Bereich Werte Eingangsspannung 3/PE AC 400 V (AC 320 ... 550 V), 45 ... 65 Hz Eingangsstrom AC 0.1 ... 0.61 A Ausgangsspannung DC 180 V bei Netzspannung AC 400 V DC 225 V bei Netzspannung AC 500 V Maximaler Bremsenstrom DC 0.47 A Einbau in 8200 motec... - Seite 16 Technische Daten Bemessungsdaten Zulässige Schalthäufigkeiten Empfohlene Bremse Leistung Spule: Spannung DC 180 V Zulässige Schalthäufigkeit P [W] L [H] I [A] (20 °C) [1/min] BFK457−06E 0.11 BFK458−06E BFK457−08E 0.14 BFK458−08E BFK457−10E 0.17 BFK458−10E BFK457−12E 0.22 BFK458−12E BFK457−14E 0.28 BFK458−14E BFK457−16E 0.31 BFK458−16E BFK457−18E...
-
Seite 17: Mechanische Installation
Mechanische Installation Einbau im Schaltschrank Mechanische Installation Einbau im Schaltschrank Montageort Bedingungen Einbaufreiräume Für gute Belüftung sorgen. Die vom Bremsenschalter erzeugte Wärme muss ungehindert abgeführt werden. Befestigung Mit 2 Schrauben M3 Anzugsmoment: 0.7 Nm (6 lb−in) Gewicht 0.1 kg Abmessungen 82zwbrx_02 Abb. -
Seite 18: Einbau In 8200 Motec, Typ E82Mv551_4B
Mechanische Installation Einbau in 8200 motec, Typ E82MV551_4B ... E82MV222_4B Einbau in 8200 motec, Typ E82MV551_4B ... E82MV222_4B 0.7 Nm 6 lbin M3 10 × 82zwbrx_04 Abb. 2 Bremsenschalter in 8200 motec einbauen EDK82ZWBRE DE/EN/FR 7.0... -
Seite 19: Einbau In 8200 Motec, Typ E82Mv302_4B
Mechanische Installation Einbau in 8200 motec, Typ E82MV302_4B ... E82MV752_4B Einbau in 8200 motec, Typ E82MV302_4B ... E82MV752_4B 82zwbrx_09 Abb. 3 Bremsenschalter in 8200 motec einbauen EDK82ZWBRE DE/EN/FR 7.0... -
Seite 20: Elektrische Installation
Elektrische Installation Verdrahtung im Schaltschrank Elektrische Installation Verdrahtung im Schaltschrank Hinweis! Wird der Bremsenschalter im Schaltschrank eingesetzt, ist ein separater Leitungsschutz in der Zuleitung zum Bremsenschalter erforderlich. EDK82ZWBRE DE/EN/FR 7.0... - Seite 21 0.5 … 0.6 Nm 4.4 … 5.3 lb-in 6 mm 0.24 in BD1 = + BD2 = - DC 180 V (AC 400 V) DC 225 V (AC 500 V) 82zwbrx_10 Abb. 4 Bremsenschalter verdrahten Lenze−Antriebsregler mit Digitalausgang Zusätzlicher Leitungsschutz EDK82ZWBRE DE/EN/FR 7.0...
-
Seite 22: Verdrahtung Im 8200 Motec
GND1 GND1 +20 V X1.1 L1 … … … +20 V … … A1 7 E82ZWBRE 0.5 … 0.6 Nm 4.4 … 5.3 lb-in 6 mm 0.24 in GND1 +20 V … … 7 20 BD1 = + BD2 = -... - Seite 23 Elektrische Installation Verdrahtung im 8200 motec Anschlussvariante 1: Funktionsmodul Standard−I/O Die interne Spannungsquelle des Funktionsmoduls versorgt den Digitalausgang. Ansteuerung des Bremsenschalters über den Digitalausgang des Funktionsmoduls. Anschlussvariante 2: Funktionsmodul Application−I/O Die interne Spannungsquelle des Funktionsmoduls versorgt den Digitalausgang. Ansteuerung des Bremsenschalters über den Digitalausgang des Funktionsmoduls. Anschlussvariante 3 (nur mit 8200 motec, Variante V152 oder V153): Funktionsmodul Die interne Spannungsquelle des Funktionsmoduls versorgt den Digitalausgang des...
- Seite 24 Elektrische Installation Verdrahtung im 8200 motec EDK82ZWBRE DE/EN/FR 7.0...
