3. Vorbereitung Schrank
Korpuskante
32

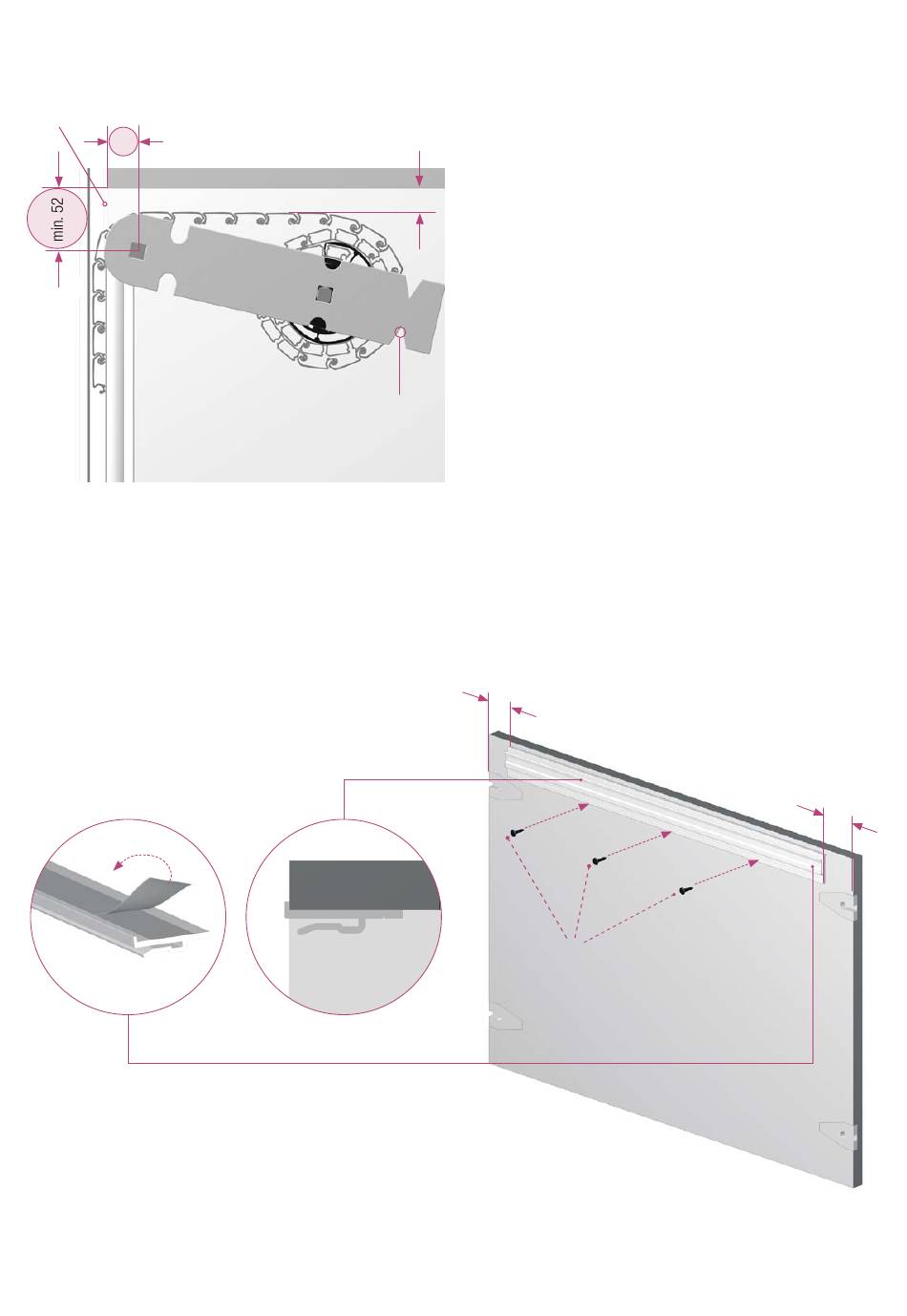

4. Befestigung des Montageprofils der Lisene
Mit Bohrschablone
min. 10
Verwenden Sie die Bohrschablone (DML00311) um die Schraub- und
Dübelpositionen an der linken Schrankwand zu markieren. Neben
den notwendigen Positionen wird empfohlen die anderen Positionen
vorzubohren oder anzustechen. Verwenden Sie die gleiche Schablone
für die rechte Schrankwand (Bedruckung in Richtung Schrankwand).
Ohne Bohrschablone
- Umlenkposition je nach Einbauvariante anzeichnen
- Einbringen eines Holzdübels 20 x 8 oder einer Schraube mit dem
Kopfdurchmesser 8 mm an dieser Stelle (32/52)
Schraube 3,5 x 16
ca. 10 mm tief
- Die Position der hinteren Schraube ist vom Rollladenwickeldurch-
messer abhängig und wird so angebracht, dass die Rolle oben
noch 10 mm Spiel hat (Schritt 5)
- Bei Montage eines Zwischenbodens unterhalb des Rollladens muß
auch hier ein Abstand von mindestens 10 mm eingehalten werden
A
3,5 x 12 mm
=A
7
